Датчик Balluff BOS01JK: принцип работы и технические характеристики

Принцип работы и технологические особенности
Датчик Balluff BOS01JK представляет собой лазерный сенсор диффузного типа с функцией подавления фона. Его работа базируется на методе оптической триангуляции, который кардинально отличается от простого измерения интенсивности отраженного света, характерного для стандартных датчиков.
Ключевой элемент устройства — сфокусированный лазерный луч с длиной волны 650 нм (видимый красный свет). На заданном расстоянии луч формирует чрезвычайно малое световое пятно размером 0,2 x 0,3 мм. Высокая концентрация световой энергии позволяет надежно детектировать объекты с низкой отражающей способностью и малые по размерам цели.
Функция подавления фона реализована за счет анализа угла отражения светового потока. Встроенный приемник определяет угол, под которым свет возвращается от объекта. Микропроцессор датчика вычисляет расстояние до цели на основе этого угла. Это позволяет точно задать порог срабатывания: все объекты, находящиеся ближе или дальше установленной границы, игнорируются. Данная технология обеспечивает стабильность работы независимо от цвета, текстуры поверхности объекта или наличия посторонних предметов в дальней зоне.
Детальный анализ технических характеристик
Для полного понимания возможностей датчика Balluff BOS01JK необходимо рассмотреть его технические параметры. Эти характеристики критически важны для интеграции устройства в автоматизированную систему управления.
Параметр | Значение | Пояснение |
---|---|---|
Модель | BOS 5K-PU-LH12-S75 | Полное заводское обозначение |
Принцип действия | Диффузный с подавлением фона | Лазерная триангуляция |
Диапазон измерения | 20 — 300 мм | Рабочее расстояние |
Слепая зона | 0 — 20 мм | Расстояние от корпуса, где обнаружение невозможно |
Тип лазера | Красный, 650 нм | Класс лазера: 2 (безопасен для глаз) |
Размер светового пятна | 0,2 x 0,3 мм (на расстоянии 260 мм) | Определяет минимальный размер детектируемого объекта |
Тип выхода | PNP | Транзисторный выход положительной полярности |
Конфигурация выхода | NO/NC (нормально открытый/нормально закрытый) | Программируемая логика работы |
Коммутируемый ток | до 100 мА | Максимальная нагрузка на выходе |
Напряжение питания | 10 — 30 VDC | Стандартный промышленный диапазон |
Частота переключения | до 2 кГц | Быстродействие датчика |
Степень защиты корпуса | IP67 | Защита от пыли и кратковременного погружения в воду |
Рабочая температура | -25 … +55 °C | Расширенный температурный диапазон |
Материал корпуса | Поликарбонат (PC), PBT | Механическая прочность и стойкость к химикатам |
Оптическое окно | ПММА (оргстекло) | Высокая прозрачность и стойкость к истиранию |
Подключение | Разъем M8 x 1, 4-контактный | Компактное угловое подключение (90 градусов) |
Габариты (Ш x В x Г) | 10,8 x 43,5 x 19,5 мм | Малые размеры для монтажа в ограниченном пространстве |

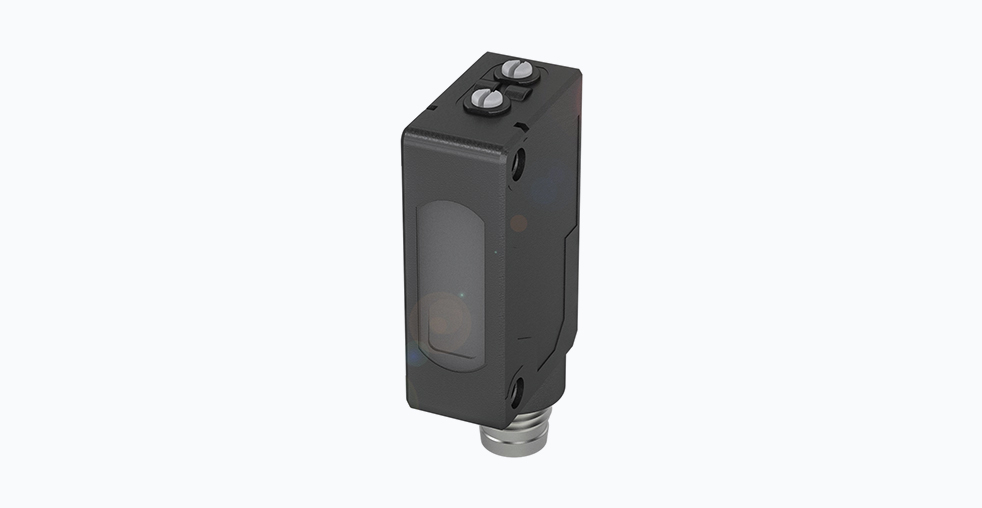

Конструктивные особенности и эргономика
Корпус датчика BOS01JK спроектирован для работы в жестких промышленных условиях. Комбинация материалов — поликарбоната и полибутилентерефталата — обеспечивает устойчивость к ударным нагрузкам, вибрации и воздействию широкого спектра масел и смазочных материалов. Оптическое окно из полиметилметакрилата обладает высокой стойкостью к образованию царапин.
Угловой разъем типа M8 значительно экономит пространство в зоне монтажа и упрощает прокладку кабеля, снижая риск его повреждения. Для удобства настройки и диагностики датчик оснащен двумя светодиодными индикаторами: зеленым, сигнализирующим о наличии питания и стабильности работы, и желтым, отображающим текущее состояние выхода. Встроенная защита от переполюсовки питания и короткого замыкания выхода повышает надежность системы в целом и предотвращает выход датчика из строя при ошибках монтажа.
Сравнение с аналогами других производителей
На рынке промышленной автоматики представлены аналогичные решения от других ведущих производителей. Например, компания Sick предлагает модель Optic 2010, а Banner Engineering — модель Q4X Laser. Каждое из этих устройств имеет свои особенности.
Датчик Sick Optic 2010 также использует лазерную технологию с подавлением фона и отличается схожими габаритами. Его ключевой особенностью является возможность подключения через интерфейс IO-Link для расширенной диагностики и параметрирования. Модель Banner Engineering Q4X Laser выделяется корпусом из нержавеющей стали, что предпочтительно для применений в агрессивных средах, например, в пищевой или химической промышленности. Датчик Balluff BOS01JK в этом сравнении занимает позицию устройства с оптимальным соотношением точности, благодаря минимальному размеру пятна, и компактности, что критично в условиях ограниченного монтажного пространства.
Области применения и примеры использования
Высокая точность и надежность датчика BOS01JK определяют его использование в сложных задачах автоматизации.
- Электронная промышленность: Обнаружение и подсчет микроскопических компонентов — чипов, выводов, конденсаторов. Малый размер пятна позволяет детектировать объекты субмиллиметрового размера.
- Робототехника и гибкие производственные системы: Точное позиционирование деталей перед захватом манипулятором. Функция подавления фона исключает ложные срабатывания от элементов робота или конвейера.
- Упаковочное и фасовочное оборудование: Контроль наличия прозрачных и блестящих объектов — стеклянных бутылок, пластиковых блистеров, пленки. Датчик стабильно работает с материалами любой отражающей способности.
- Фармацевтическая отрасль: Подсчет таблеток, капсул, контроль наличия ампул в упаковке.
- Логистика и сортировка: Контроль уровня заполнения коробок, обнаружение мелких посылок на конвейерной ленте.
Balluff BOS01JK является специализированным инструментом для задач, требующих высокой точности обнаружения и измерения. Его технологические преимущества, такие как малый размер светового пятна и интеллектуальное подавление фона, в сочетании с прочным конструктивом делают его решением для современных систем промышленной автоматизации.
