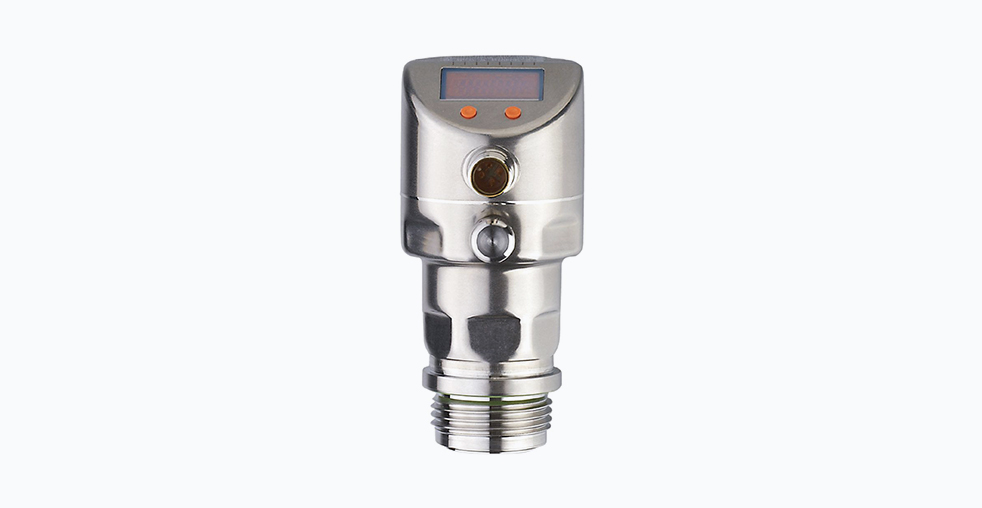

Датчик давления IFM PI2794: гигиеничное решение для пищевой и фармацевтической промышленности

Датчик давления IFM PI2794 представляет собой специализированное устройство, разработанное для эксплуатации в условиях, предъявляющих повышенные требования к чистоте, точности и надежности. Его основное применение связано с пищевой, фармацевтической и химической отраслями, где необходимо исключить любые риски загрязнения продукта и обеспечить стабильность технологических процессов.

Конструктивные особенности и материалы

Конструкция датчика предусматривает установку заподлицо, что полностью исключает образование застойных зон и упрощает процедуры мойки и стерилизации. Корпус и чувствительные элементы изготовлены из материалов, соответствующих отраслевым гигиеническим стандартам. Основной материал корпуса — нержавеющая сталь марки 1.4404 (AISI 316L). Измерительная мембрана выполнена из высокочистой керамики. Уплотнительные элементы изготовлены из FKM, PTFE и PFA, что обеспечивает устойчивость к агрессивным химическим средам и высоким температурам во время мойки.

Поверхности, контактирующие с продуктом, имеют низкую шероховатость (Ra < 0,4 мкм), что предотвращает адгезию частиц и облегчает очистку. Электрическое подключение осуществляется через разъем M12 с позолоченными контактами, что повышает надежность соединения и устойчивость к коррозии.

Технические характеристики

Датчик работает в широком диапазоне измерений: от -1 до 10 бар. Высокая точность обеспечивается за счет керамической измерительной ячейки и продвинутых алгоритмов температурной компенсации. Основные метрологические параметры включают:

• Погрешность точки переключения: менее ±0,2% от диапазона
• Отклонение линейности: менее ±0,15%
• Повторяемость: менее ±0,1%
• Температурная стабильность: коэффициент нулевой точки менее ±0,05% от диапазона/10 K, коэффициент диапазона менее ±0,15% от диапазона/10 K (в диапазоне 0…70 °C)

Устройство оснащено двумя независимо программируемыми выходами. Их можно настроить в нескольких конфигурациях:

• Два дискретных выхода (PNP/NPN) с функциями НО/НЗ, ток нагрузки до 250 мА
• Один аналоговый выход 4…20 мА и один дискретный выход
• Цифровая передача данных через интерфейс IO-Link

Интерфейс IO-Link является ключевым элементом для интеграции в концепцию Industry 4.0. Он позволяет осуществлять удаленную параметризацию, расширенную диагностику, мониторинг процесса в реальном времени и передачу данных в системы верхнего уровня.

Датчик рассчитан на работу в сложных условиях:

• Температура измеряемой среды: от -25 до +125 °C (кратковременно до +145 °C)
• Степень защиты: IP67, IP68, IP69K, что позволяет проводить мойку под высоким давлением и паром
• Механическая стойкость: устойчивость к вибрации до 20 g (10…2000 Гц) и ударам до 50 g (11 мс)

Сравнение с аналогами других производителей

На рынке гигиенических датчиков давления представлена продукция нескольких ведущих производителей. Каждое решение имеет свои особенности.

Выбор конкретной модели зависит от требований технологического процесса: керамическая мембрана менее подвержена абразивному износу, в то время как металлическая может иметь большую стойкость к некоторым видам химического воздействия. Наличие IO-Link является стандартом для новых проектов.

Области применения

• Пищевая промышленность: Контроль давления в линиях розлива, гомогенизаторах, теплообменниках пастеризации, системах CIP (очистка на месте) и SIP (стерилизация на месте). Датчик гарантирует отсутствие зон, где могут скапливаться органические остатки.
• Фармацевтическая промышленность: Мониторинг и управление давлением в биореакторах, сушильных шкафах, автоклавах и системах очистки воды. Высокая точность и воспроизводимость измерений критичны для соблюдения стандартов GMP.
• Химическая промышленность: Использование в дозирующих насосах, системах фильтрации и трубопроводах с агрессивными средами, где важна химическая стойкость материалов.
• Общее машиностроение: Применение в испытательных стендах, системах мобильной гидравлики и других установках, где требуются высокая надежность и стойкость к вибрациям.

Рекомендации по монтажу и обслуживанию

Для обеспечения долговечности и точности измерений необходимо следовать базовым правилам. Монтаж осуществляется с помощью резьбового соединения G 1″ Aseptoflex Vario. Следует избегать установки в зонах с сильной турбулентностью потока или механическими вибрациями. При подключении кабеля необходимо использовать рекомендованные производителем разъемы и соблюдать схему подключения.

Обслуживание устройства минимально. Рекомендуется периодически визуально проверять целостность корпуса и чистоту измерительной мембраны. Калибровка может выполняться удаленно через IO-Link с помощью мастер-устройства или непосредственно на месте с использованием эталонного манометра. Функции демпфирования сигнала позволяют сгладить быстрые колебания давления в системе и получить стабильный выходной сигнал.

IFM PI2794 является современным решением, которое сочетает в себе гигиенический дизайн, высокую точность, надежность в экстремальных условиях и простоту интеграции в цифровые промышленные системы. Его конструктивные особенности и технические характеристики делают его подходящим выбором для ответственных применений, где критичны чистота процесса и безотказность оборудования.
