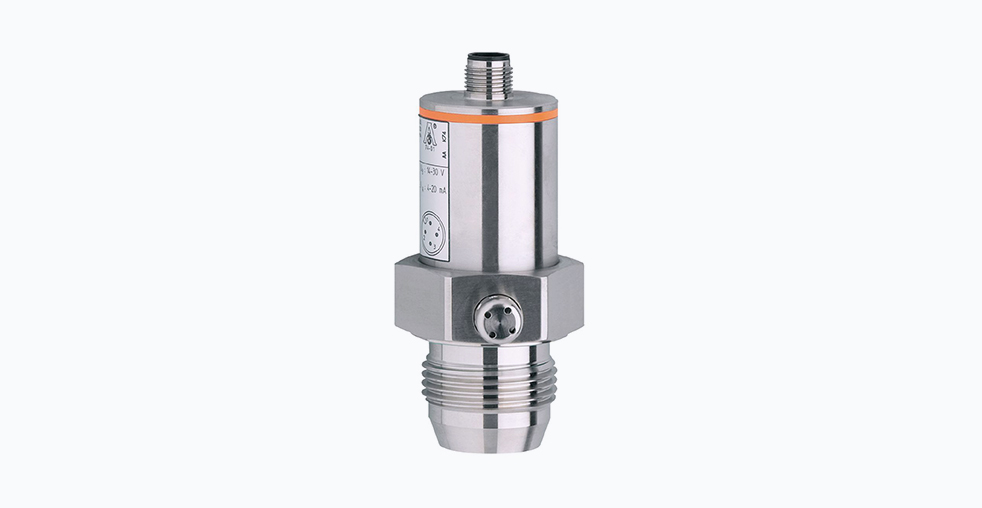

Датчик давления IFM PL2658: характеристики и применение

Введение

В современных промышленных системах, особенно в пищевой, фармацевтической и химической отраслях, требования к измерениям давления выходят за рамки стандартных задач. Необходимы устройства, сочетающие исключительную точность, надёжность в агрессивных средах и соответствие строгим гигиеническим стандартам. Датчик давления IFM PL2658 разработан для таких условий, предлагая уникальное сочетание технических характеристик и конструктивных особенностей.

Технические характеристики

Датчик давления PL2658 относится к категории прецизионных приборов для измерения относительного давления в диапазоне от -12,5 до 250 мбар (-1,25 до 25 кПа). Этот низкий диапазон измерений делает его идеальным для задач, требующих высокой чувствительности, таких как контроль фильтрации, мониторинг чистых помещений или управление газовыми потоками низкого давления.

Ключевые параметры:

• Выходной сигнал: Аналоговый токовый выход 4…20 мА с 3-проводной или 2-проводной схемой подключения, обеспечивающий совместимость с большинством промышленных систем управления.
• Точность: Основная погрешность составляет ±0,6% от диапазона измерения, что подчёркивает его прецизионность.
• Долговременная стабильность: ±0,1% за год, что критически важно для непрерывных производственных процессов, где недопустимы частые перенастройки.
• Температурные коэффициенты: Минимальное влияние температуры на нулевую точку (±0,1% / 10 K) и на диапазон измерений (±0,4% / 10 K) в диапазоне 0…80 °C.
• Динамический отклик: Время реакции аналогового выхода — всего 3 мс, что позволяет отслеживать даже быстропротекающие процессы.

Таблица 1: Сводные метрики точности и стабильности IFM PL2658

Конструктивные особенности

Конструкция датчика PL2658 демонстрирует, как инженерные решения влияют на производительность и надёжность в сложных условиях эксплуатации.

1. Гигиеническое исполнение и материалы: Корпус и элементы, контактирующие с измеряемой средой, изготовлены из нержавеющей стали марки V4A (1.4404 / 316L), что обеспечивает исключительную коррозионную стойкость. Измерительная мембрана выполнена из керамики, а уплотнения — из PTFE. Такое сочетание материалов гарантирует химическую инертность, отсутствие застойных зон и возможность проведения CIP- и SIP-моек.

2. Процессное подключение: Используется соединение G 1 с уплотнением по конусу, что является стандартом для гигиенических применений и обеспечивает надёжный, герметичный монтаж.

3. Электрическое подключение и защита: Для быстрого и надёжного подключения используется стандартный разъём M12. Степень защиты IP67 гарантирует полную защиту от пыли и возможность работы при временном погружении в воду.

4. Защита электроники: Датчик оснащён встроенной защитой от переполюсовки питания, короткого замыкания и перегрузок по току.

Практическое применение

Высокая точность в низком диапазоне давлений и гигиеническое исполнение определяют основные области применения этого датчика.

• Пищевая и фармацевтическая промышленность: Идеален для контроля давления в системах розлива, танках для ферментации, установках мойки-в-месте, вакуумных упаковочных машинах и системах фильтрации.
• Химическая промышленность: Может использоваться для дозирования агрессивных реагентов, контроля давления в реакторах и системах с инертными газами.
• Микро-пневматика: Подходит для точного контроля малых давлений в пневматических системах автоматизации, робототехники и испытательных стендов.

При работе с вязкими средами или средами, склонными к кристаллизации, рекомендуется обеспечивать постоянный подпор или периодическую продувку соединительной линии для предотвращения загрязнения измерительной мембраны.

Программирование и настройка

Важной особенностью PL2658 является возможность его гибкой настройки под конкретную задачу с помощью EPS-интерфейса. Это позволяет:

• Перенастраивать диапазон измерений: аналоговые начальная и конечная точки могут быть заданы в пределах всего измерительного диапазона.
• Регулировать нулевую точку: компенсировать погрешности монтажа или влияние внешних факторов.
• Настраивать демпфирование аналогового выхода: для подавления высокочастотных помех и пульсаций давления в системе.

Эта функциональность превращает PL2658 в универсальный инструмент, способный подстраиваться под различные технологические этапы.

Сравнение с аналогами

Хотя на рынке представлены аналогичные по назначению датчики, PL2658 выделяется несколькими ключевыми аспектами. Для сравнения рассмотрим продукты других производителей:

Таблица 2: Сравнение характеристик датчиков давления для гигиенических применений

Ключевые отличительные особенности IFM PL2658:

• Керамическая мембрана с тефлоновым покрытием: высокая стойкость к абразивным частицам и агрессивным химическим средам, длительный срок службы.
• Настройка диапазона через EPS: снижение складских запасов, упрощение логистики.
• Отсутствие застойной зоны: соответствие гигиеническим стандартам, упрощение процедур валидации и аудита.
• Высокая стабильность: сокращение количества остановов на перекалибровку, повышение общей эффективности оборудования.

Важно отметить, что модель PL2658 снята с производства и остаётся в каталогах для справочных целей. Для новых проектов следует рассмотреть её современные аналоги от IFM или других производителей, предлагающие сопоставимые или улучшенные характеристики.

Альтернативные решения

При выборе замены для PL2658 стоит рассмотреть современные модели датчиков давления с улучшенными характеристиками:

1. IFM PM серии: Современные преемники PL серии с цифровыми интерфейсами и улучшенными метрологическими характеристиками.

2. Датчики с IO-Link: Современные устройства с цифровым интерфейсом, позволяющие передавать не только значение давления, но и диагностическую информацию.

3. Многофункциональные датчики: Устройства, сочетающие измерение давления с контролем температуры и другими функциями.

Заключение

IFM PL2658 представляет собой пример инженерного продукта, в котором удачно сбалансированы точность, надёжность и специализация под жёсткие требования гигиенических производств. Его выбор оправдан в ситуациях, где приоритетом является:

• Высокая повторяемость и стабильность измерений в течение длительного времени.
• Соответствие международным гигиеническим стандартам.
• Работа с агрессивными, абразивными или вязкими средами.

Несмотря на то, что данная конкретная модель более не производится, заложенные в неё инженерные решения и функциональность задали высокую планку для устройств этого класса. Понимание его возможностей позволяет более осознанно подходить к подбору современных замен и проектированию надёжных и эффективных систем измерения давления.

При выборе современного аналога рекомендуется обращать внимание на наличие цифровых интерфейсов, улучшенные показатели точности и дополнительные функции диагностики, которые могут значительно повысить эффективность промышленных процессов.
