Датчик давления IFM PN3094: характеристики и применение

Технические характеристики и функциональные возможности

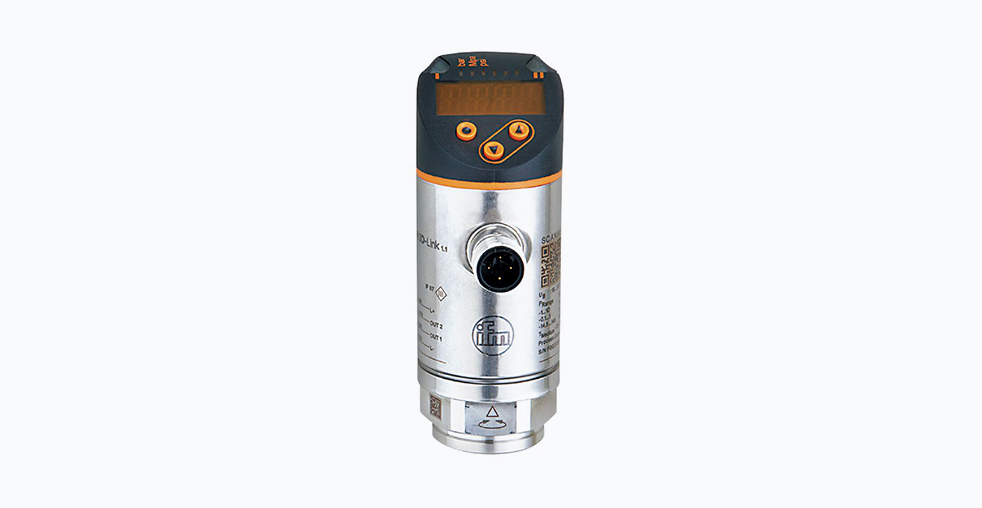

Датчик давления IFM PN3094 предназначен для точного контроля в промышленных системах автоматизации. Устройство работает в диапазоне от -1 до 10 бар, что соответствует приблизительно -14,5–145 psi или -0,1–1 МПа. Это позволяет применять его в различных отраслях, включая машиностроение, пищевую и химическую промышленность.
Точность измерений является ключевым параметром датчика. Погрешность точки переключения не превышает ±0,5% от диапазона измерений, повторяемость результатов составляет менее ±0,1%, а отклонение от характеристики не более ±0,25%. Эти показатели обеспечиваются за счёт применения керамического емкостного измерительного элемента, который отличается долговременной стабильностью и устойчивостью к перегрузкам.
Датчик поддерживает несколько типов выходных сигналов, что позволяет интегрировать его в различные системы управления:
- Аналоговые выходы: 4–20 мА или 0–10 В, настраиваемые пользователем;
- Дискретный выход типа PNP, с конфигурируемыми режимами NO/NC;
- Цифровой интерфейс IO-Link с поддержкой режима SIO и профилей Smart Sensor.
Корпус выполнен из нержавеющей стали марки 1.4404 (аналог AISI 316L), что обеспечивает устойчивость к коррозии и агрессивным средам. Устройство сохраняет работоспособность при температурах от -25 до +80°C и имеет степень защиты IP65/IP67, что позволяет использовать его в условиях повышенной влажности и запылённости.
Конструктивные особенности и применение
Датчик оснащён символьным дисплеем с программируемой цветовой индикацией, которая позволяет визуально контролировать состояние системы. Зелёный цвет указывает на нормальную работу, красный — на выход параметров за допустимые пределы. Это упрощает диагностику и снижает вероятность ошибок при эксплуатации.
Интерфейс IO-Link предоставляет расширенные возможности диагностики и настройки. Поддерживаются два режима работы: с разрешением по давлению 0,01 bar и временем цикла 2,3 мс, либо с повышенным разрешением 0,005 bar и временем цикла 3 мс. Через IO-Link доступны данные о идентификации устройства, текущих параметрах и истории работы, что облегчает техническое обслуживание и прогнозирование отказов.
Датчик устойчив к перегрузкам и внешним воздействиям. Конструкция включает защиту от переполюсовки, короткого замыкания и перегрузки по току. Ресурс керамического измерительного элемента составляет до 100 миллионов циклов давления, а расчётное время наработки на отказ — 226 лет.
Монтаж устройства осуществляется с помощью резьбы G¼ и разъёма M12. Рекомендуемый момент затяжки составляет 25–35 Н·м в зависимости от условий эксплуатации и типа уплотнения.
Сравнение с аналогами
IFM PN3094 сочетает аналоговые и цифровые интерфейсы, что выделяет его среди многих конкурентов. Например, датчики давления от SICK или Pepperl+Fuchs часто предлагают либо только аналоговые выходы, либо ограниченные цифровые возможности. В отличие от них, PN3094 поддерживает IO-Link, что позволяет использовать его в системах Industry 4.0.
Другие производители, такие как Endress+Hauser или Siemens, также предлагают датчики с цифровыми интерфейсами, но их решения часто ориентированы на специфичные применения и могут иметь более высокую стоимость. PN3094 предоставляет сопоставимую функциональность при более широкой области применения.
Устройство подходит для измерения давления жидкостей и газов в различных отраслях, включая пищевую, фармацевтическую и химическую промышленность. Материалы корпуса и измерительного элемента совместимы с большинством технологических сред.
Настройка и эксплуатация
Пользователь может настраивать параметры датчика непосредственно с корпуса устройства или через интерфейс IO-Link. Доступные опции включают:
- Установку точек срабатывания и сброса;
- Настройку гистерезиса или оконного режима работы;
- Выбор типа выходного сигнала: токовый или напряженческий;
- Программирование времени задержки включения и выключения в диапазоне от 0 до 50 секунд;
- Регулировку демпфирования аналогового и дискретного выходов.
Эти возможности позволяют адаптировать датчик к конкретным условиям работы и требованиям системы автоматизации.
Области применения
IFM PN3094 используется в различных отраслях промышленности для контроля и управления технологическими процессами. Ниже приведены примеры применений в зависимости от типа среды и условий работы.
Отрасль | Тип среды | Условия работы | Преимущества применения |
---|---|---|---|
Пищевая промышленность | Жидкости, пары | Высокая влажность, частые мойки | Коррозионная стойкость, простота очистки |
Химическая промышленность | Агрессивные среды | Контакт с химикатами, перепады температур | Устойчивость к агрессивным средам |
Машиностроение | Масла, эмульсии | Вибрации, запылённость | Высокая точность, устойчивость к вибрации |
Водоподготовка | Вода, растворы | Постоянная работа под давлением | Долговременная стабильность, надёжность |
Заключение
IFM PN3094 представляет собой многофункциональное решение для контроля давления в промышленных системах. Его ключевые преимущества включают высокую точность, надёжность и возможность интеграции в современные системы автоматизации. Сочетание аналоговых и цифровых интерфейсов делает датчик универсальным инструментом для различных применений.
Устройство отличается продуманной конструкцией, расширенными диагностическими возможностями и простотой настройки. Эти характеристики делают его подходящим выбором для инженеров и технических специалистов, ищущих решения для мониторинга и управления технологическими процессами.
