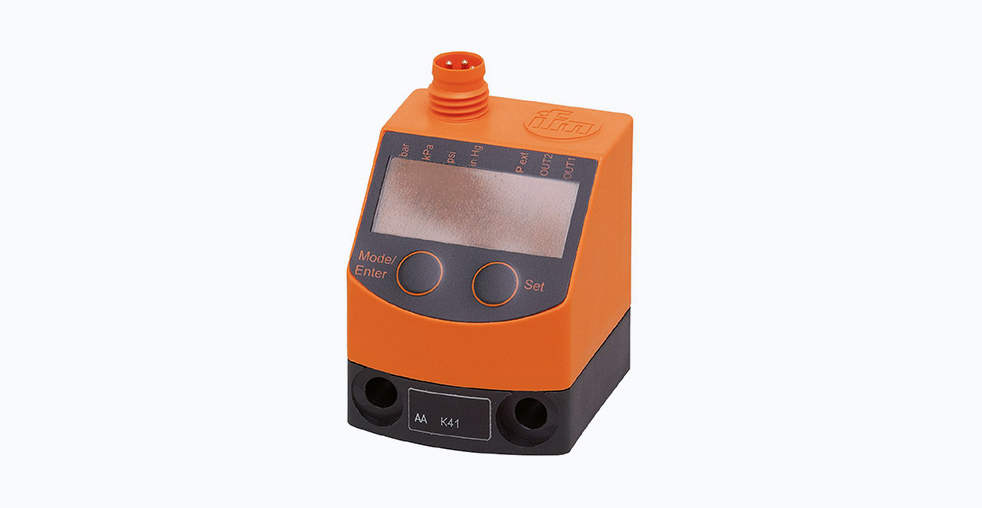

Датчик давления IFM PQ7834: высокоточный контроль для пневмосистем

Введение в технологии контроля давления

Современные промышленные пневматические системы требуют точного и надежного контроля параметров давления для обеспечения стабильности технологических процессов. Датчики давления играют критически важную роль в автоматизации производства, обеспечивая обратную связь для систем управления. Модель PQ7834 от IFM Electronic представляет собой современное решение для мониторинга давления в пневматических системах и системах сжатого воздуха, сочетающее высокую точность измерений с надежностью в различных промышленных условиях.

Данное устройство предназначено для специалистов, занимающихся проектированием, обслуживанием и модернизацией промышленного оборудования, где требуется точный контроль давления с минимальной погрешностью.

Технические характеристики и конструктивные особенности

Измерительные возможности

Датчик PQ7834 обладает расширенными измерительными характеристиками, обеспечивающими точный мониторинг в различных условиях:

• Диапазон измерений: от -1 до 10 бар (-100 до 1000 кПа), что позволяет контролировать как вакуум, так и избыточное давление в широком диапазоне
• Точность измерений: погрешность точки переключения не превышает ±0,5% от диапазона измерения, что обеспечивает высокую достоверность данных для критически важных процессов
• Быстродействие: время отклика менее 2,5 мс позволяет отслеживать даже кратковременные колебания давления в системе
• Температурная стабильность: температурный коэффициент 0,2% от диапазона измерения на 10 К гарантирует стабильные показания при колебаниях температуры окружающей среды от 0 до 70°C

Электрические параметры

Электрические характеристики устройства обеспечивают совместимость с современными промышленными системами управления:

• Питание: 18-32 В постоянного тока, что соответствует стандарту EN 50178 SELV/PELV и обеспечивает безопасность эксплуатации
• Выходные сигналы: два программируемых выхода PNP типа (нормально открытый/нормально закрытый) с током нагрузки до 100 мА каждый
• Защитные функции: встроенная защита от переполюсовки, перенапряжения (до 40 В) и короткого замыкания, повышающая надежность и долговечность устройства

Конструктивное исполнение

Механическая конструкция датчика разработана для работы в сложных промышленных условиях:

• Подключение к процессу: резьбовое соединение G 1/8 внутренняя резьба, стандартное для пневматических систем
• Электрическое подключение: разъем M8 с позолоченными контактами, обеспечивающий надежное соединение и устойчивость к коррозии
• Материалы корпуса: PBT (полибутилентерефталат) и латунь для частей, контактирующих со средой
• Степень защиты: IP65, что позволяет эксплуатировать датчик в условиях повышенной запыленности и влажности

Сравнительная таблица технических характеристик

В таблице представлены основные параметры датчика PQ7834 в сравнении с аналогичными устройствами других производителей:

Функциональные возможности и особенности

Программируемый дисплей с цветовой индикацией

Датчик оснащен четырехзначным светодиодным дисплеем с возможностью программирования цветовой индикации (красный/зеленый). Эта функция обеспечивает визуальную оценку состояния системы: зеленый цвет указывает на нормальный рабочий диапазон, красный сигнализирует о выходе за пределы установленных параметров. Такая визуализация значительно ускоряет реакцию персонала на изменения в технологическом процессе.

Долговечность и устойчивость к нагрузкам

Конструкция датчика рассчитана на 50 миллионов циклов давления, что обеспечивает длительный срок службы в большинстве промышленных применений. Устойчивость к избыточному давлению (до 30 бар) и вакууму (до -1000 мбар) обеспечивает дополнительную защиту от случайных скачков давления в системе.

Диагностические возможности

Второй выход датчика может быть сконфигурирован как диагностический выход, что позволяет реализовать функции мониторинга состояния не только процесса, но и самого устройства. Это особенно важно в системах, где критична бесперебойная работа и минимальное время простоя.

Области применения и практическое использование

Промышленная пневматика и автоматизация

Основное назначение PQ7834 — контроль давления в пневматических системах промышленного оборудования. Высокая частота переключения (до 200 Гц) делает его подходящим для мониторинга быстропротекающих процессов в системах с пневмоцилиндрами, клапанами и исполнительными механизмами.

Мониторинг систем сжатого воздуха

Датчик эффективно применяется для контроля давления в компрессорных установках и системах подготовки сжатого воздуха, где его способность измерять как вакуум, так и избыточное давление особенно востребована.

Специализированные применения

Благодаря возможности работы с различными средами, датчик может использоваться в различных отраслях промышленности, включая пищевую, фармацевтическую и машиностроительную, везде, где требуется надежный контроль давления с минимальной погрешностью.

Рекомендации по эксплуатации и техническому обслуживанию

Монтаж и настройка

Для оптимальной работы рекомендуется использовать дополнительные аксессуары, такие как монтажные наборы для DIN-рейки и фитинги для труб различных диаметров. При программировании точек переключения следует учитывать шаг настройки (0,05 бар), который позволяет точно настроить гистерезис для конкретного применения.

Эксплуатационные рекомендации

Для обеспечения длительной и надежной работы датчика следует соблюдать следующие рекомендации:

• Использование демпфирующих устройств в системах с пульсациями давления для увеличения срока службы
• Регулярная проверка соединений и состояния разъемов для поддержания стабильности измерений
• Дополнительная проверка надежности монтажа при работе в условиях сильных вибраций
• Периодическая калибровка устройства в соответствии с техническими требованиями

Сравнительный анализ с продукцией других производителей

При выборе датчиков давления промышленного назначения специалисты рассматривают несколько вариантов от различных производителей. Каждое решение имеет свои особенности:

IFM PQ7834 отличается комбинированными возможностями измерения вакуума и избыточного давления в одном устройстве, расширенными диагностическими функциями и интуитивной визуализацией на многоцветном дисплее.

Festo SDE5 предлагает схожие характеристики точности, но имеет более ограниченный температурный диапазон и только один выходной сигнал.

SICK DFS60 обладает более широким диапазоном измерений и повышенной стойкостью к условиям окружающей среды, но не имеет дисплея для визуального контроля.

Каждое из этих решений имеет свои преимущества в зависимости от конкретных требований применения, условий эксплуатации и необходимого функционала.

Заключение

Датчик давления IFM PQ7834 представляет собой технически продвинутое решение, которое сочетает высокую точность измерений, надежность и практические преимущества для оператора. Его способность работать с широким диапазоном давлений, программируемые выходы и интуитивный дисплей делают его подходящим выбором для современных промышленных предприятий, где важна эффективность и бесперебойность технологических процессов.

Для технических специалистов, ищущих надежное решение для обеспечения стабильности пневматических систем, PQ7834 предлагает уровень качества и функциональности, соответствующий современным промышленным требованиям. Устройство демонстрирует хорошие показатели в сравнении с аналогичными продуктами других производителей, что делает его конкурентоспособным решением на рынке промышленной автоматизации.
