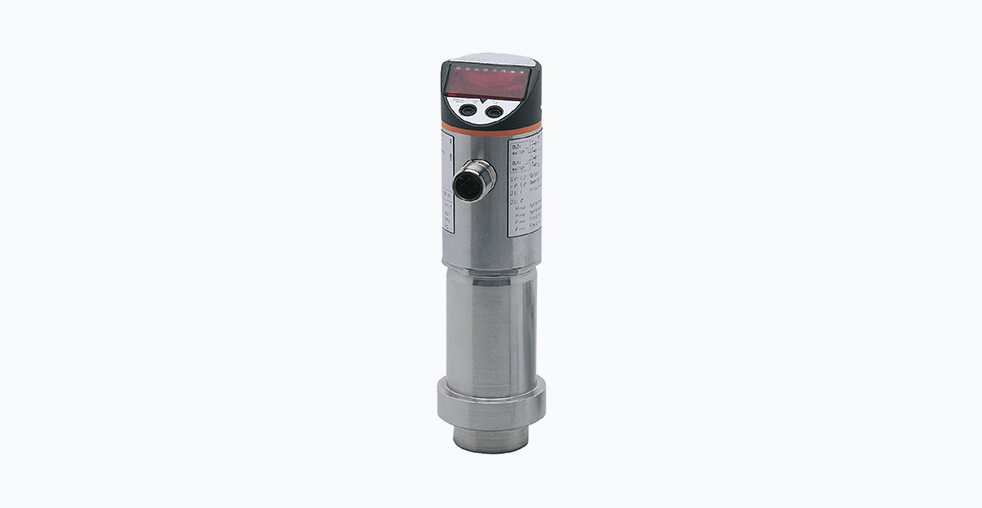

Датчик давления IFM PY9000: характеристики и применение

Датчик давления IFM PY9000 представляет собой специализированное высокоточное устройство, предназначенное для эксплуатации в условиях экстремальных давлений и агрессивных сред. Он находит применение в отраслях, где предъявляются повышенные требования к точности, надежности и соответствию гигиеническим нормам, таких как пищевая, фармацевтическая и химическая промышленность.

Основные технические характеристики

Датчик обладает рядом ключевых параметров, выделяющих его на фоне стандартных промышленных решений.

Измерительные возможности:

• Диапазон измерения: 0–600 бар
• Температура измеряемой среды: от -25 °C до +100 °C (с возможностью кратковременного повышения до +145 °C на период до одного часа)
• Тип измеряемого давления: относительное (избыточное)
• Точность измерения:
  • Погрешность точки переключения: не более ±1,0% от диапазона
  • Линейность: не более ±0,5% от диапазона
  • Повторяемость: не более ±0,25% от диапазона
  • Долговременная стабильность: не более ±0,25% от диапазона в течение года

Электрические параметры:

• Рабочее напряжение: 20–30 В постоянного тока
• Потребляемый ток: не более 65 мА
• Выходные сигналы:
  • Два независимо программируемых выхода (PNP/NPN, NO/NC)
  • Аналоговый выход: 4–20 мА или 0–10 В (с возможностью масштабирования 1:4)
• Защита: от переполюсовки, короткого замыкания и перегрузок по току

Конструктивные особенности:

• Степень защиты: IP67
• Материалы измерительной ячейки и корпуса: нержавеющая сталь марки 1.4404 (AISI 316L), керамика (99,9% Al₂O₃), фторкаучук (FKM)
• Процессное подключение: зажимное соединение (Clamp) диаметром 1,5 дюйма
• Электрическое подключение: разъем M12 с позолоченными контактами
• Масса устройства: 384 грамма

Сравнительный анализ ключевых параметров с типовыми промышленными датчиками давления представлен в таблице.

Таблица: Сравнительные характеристики датчиков давления

Уникальные особенности и инженерные решения

Специализированное подключение для гигиенических применений

Главной отличительной чертой PY9000 является использование зажимного соединения Clamp диаметром 1,5 дюйма. Это решение напрямую ориентировано на установку на гомогенизаторы, насосы высокого давления и другое технологическое оборудование в пищевой и фармацевтической отраслях. Такое соединение обеспечивает не только простоту и скорость монтажа и демонтажа для регулярной очистки, но и высочайшую надежность в условиях сильных вибраций.

Интеллектуальная система защиты

Устройство оснащено тактовой защитой от короткого замыкания и перегрузок по току. В отличие от традиционной бистабильной защиты, которая требует ручного сброса, данная система периодически пытается автоматически восстановить работоспособность датчика после устранения неисправности. Это значительно сокращает время простоя оборудования.

Гибкость конфигурации выходов

Оба выхода датчика являются полностью программируемыми, что предоставляет инженерам широкие возможности для интеграции:

• OUT1 может быть настроен как релейный выход в режимах NO или NC
• OUT2 функционирует как релейный или аналоговый выход (4–20 мА или 0–10 В)
• Поддерживаются комплементарная работа выходов, настройка гистерезиса, оконного компаратора и инверсии логики

Расширенный температурный диапазон

Возможность работы с средами, нагретыми до +100 °C, и кратковременного воздействия температур до +145 °C позволяет использовать датчик в системах очистки и стерилизации на месте. Это исключает необходимость демонтажа оборудования при проведении регулярных технологических процедур.

Области применения и практическая эксплуатация

Основные сферы использования:

• Пищевая промышленность: контроль давления в гомогенизаторах, гидравлических системах разливочных машин, насосах высокого давления, а также мониторинг параметров во время CIP-мойки
• Фармацевтическая промышленность: использование на технологическом оборудовании, требующем строгого соблюдения норм GMP и возможности частой стерилизации паром
• Химическая промышленность: процессы с агрессивными средами, где критически важна коррозионная стойкость материалов датчика

Особенности монтажа и эксплуатации:

Благодаря компактным размерам и специализированному подключению Clamp, монтаж не требует дополнительных адаптеров. Встроенный дисплей с возможностью вращения на 360 градусов позволяет оптимально ориентировать индикацию при любой установке. Высокая степень защиты IP67 гарантирует стабильную работу в условиях повышенной влажности и запыленности.

Совместимость и интеграция:

Стандартизированный разъем M12 обеспечивает совместимость с большинством промышленных соединителей. Комбинация аналоговых и дискретных программируемых выходов позволяет легко интегрировать датчик с системами на базе ПЛК, частотных преобразователей и SCADA.

Критерии выбора и альтернативы

PY9000 целесообразно выбирать в следующих случаях:

• Работа с экстремально высокими давлениями (до 600 бар)
• Необходимость проведения периодической термообработки оборудования
• Требования к гибкой конфигурации выходных сигналов
• Эксплуатация в условиях сильной вибрации, где надежное зажимное соединение критически важно

Альтернативные решения:

Для задач с менее строгими требованиями можно рассмотреть другие модели:

• IFM PT9554: модель для средних давлений (до 10 бар)
• IFM PN7592: датчик с цифровым интерфейсом IO-Link для расширенной диагностики
• IFM PE2599: устройство с дополнительными диагностическими функциями

В сегменте премиальных решений альтернативами могут выступать датчики Emerson с аналогичными гигиеническими соединениями или специализированные решения от Endress+Hauser, предлагающие встроенные функции самодиагностики и верификации.

Заключение

IFM PY9000 является узкоспециализированным решением, разработанным для конкретных сложных промышленных задач. Его уникальные характеристики, такие как специализированное подключение, расширенный температурный диапазон и интеллектуальная система защиты, делают его оптимальным выбором для применений, где стандартные датчики не обеспечивают необходимую надежность и точность. Для технических специалистов данная модель предлагает комплексный подход к интеграции в ответственные технологические процессы, способствуя повышению общей эффективности и стабильности производства.
