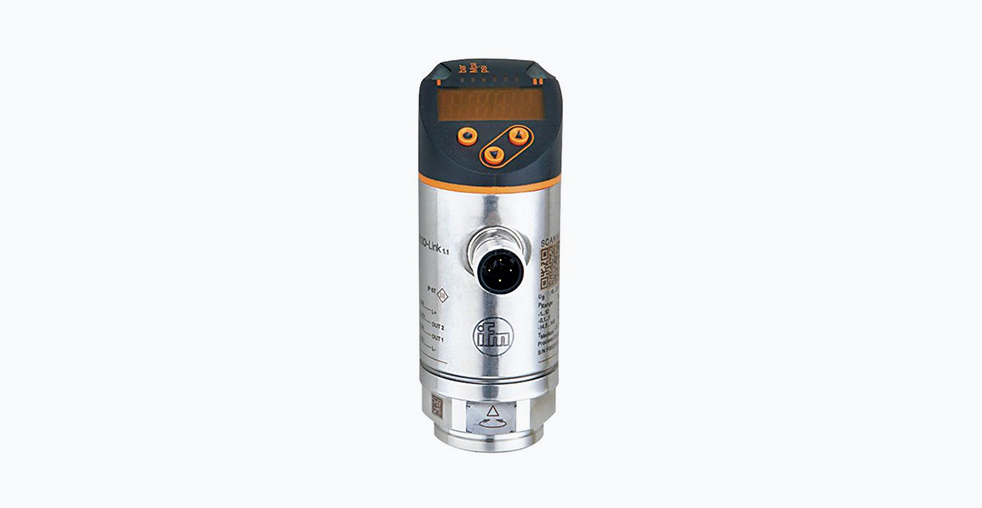

Датчик давления PN3094 от ifm electronic: обзор и технические характеристики

Датчик давления PN3094 от компании ifm electronic представляет собой современное и технологичное решение для точного контроля и мониторинга давления в разнообразных промышленных условиях. Устройство отличается высокой надежностью, широкими возможностями настройки и соответствует строгим требованиям промышленной автоматизации. В данном обзоре будут детально рассмотрены его технические параметры, конструктивные особенности и потенциальные области применения.

Ключевые технические характеристики

Датчик PN3094 предназначен для измерения относительного давления, включая вакуум, в диапазоне от -1 до 10 бар. Высокая точность измерений, составляющая не более ±0,5% от диапазона, обеспечивается за счет применения передовой керамической емкостной измерительной ячейки. Это гарантирует стабильные и точные показания в ответственных применениях.

Устройство поддерживает несколько типов выходных сигналов для максимальной гибкости интеграции в существующие системы управления. Доступны аналоговые выходы (токовый 4-20 мА или напряженческий 0-10 В), дискретный PNP-выход с конфигурируемой логикой работы (нормально открытый или нормально закрытый), а также цифровой интерфейс IO-Link для обмена данными.

Быстродействие является критическим параметром для многих динамических процессов. Время отклика датчика составляет менее 3 мс, что позволяет эффективно отслеживать резкие изменения давления. Электропитание осуществляется постоянным напряжением 18–30 В, что соответствует промышленному стандарту SELV/PELV.

Конструктивные особенности и устойчивость к внешним воздействиям

Корпус датчика выполнен из нержавеющей стали марки 1.4404 (AISI 316L), что обеспечивает исключительную коррозионную стойкость в условиях агрессивных промышленных сред. Измерительный элемент и другие детали, контактирующие с средой, также изготовлены из нержавеющей стали и высокопрочной керамики, что расширяет область применения устройства для работы с различными жидкостями и газами.

Конструкция датчика рассчитана на значительные механические и эксплуатационные нагрузки. Он обладает высокой устойчивостью к перегрузкам: минимальное разрушающее давление составляет 150 бар, а предел прочности — 75 бар. Это существенно превышает рабочий диапазон и защищает устройство от последствий гидроударов и аварийных скачков давления в системе.

Поворотный корпус с шарнирным механизмом значительно упрощает монтаж и последующее обслуживание, позволяя ориентировать дисплей и кабельный разъем в наиболее удобное положение. Соответствие стандартам вибро- и ударопрочности позволяет использовать датчик в условиях сильных вибраций, например, на подвижных механизмах или тяжелом оборудовании.

Функциональность и удобство эксплуатации

Важной особенностью PN3094 является его многофункциональный дисплей. Четырехзначный дисплей с подсветкой отображает текущее значение давления в выбранных единицах измерения (бар, psi, МПа). Программируемая цветовая индикация (красный или зеленый цвет) обеспечивает мгновенную визуальную сигнализацию о состоянии процесса, например, о выходе давления за установленные пределы.

Локальная настройка параметров осуществляется интуитивно понятно с помощью кнопок на корпусе устройства. Пользователь может конфигурировать точки срабатывания и сброса, величину гистерезиса, время задержки включения/выключения, а также устанавливать демпфирование выходного сигнала для фильтрации помех и пульсаций.

Интерфейс IO-Link открывает возможности для углубленной диагностики, удаленного мониторинга параметров устройства и его интеграции в концепцию Индустрии 4.0. Через IO-Link передаются не только данные измерений, но и служебная информация о состоянии датчика, что позволяет реализовать стратегию прогнозного обслуживания.

Преимущества для промышленного применения

Датчик давления PN3094 демонстрирует выдающуюся долговременную стабильность. Благодаря применению керамического измерительного элемента и продуманной конструкции, дрейф нуля составляет менее ±0,05% за период в шесть месяцев. Это снижает потребность в частых повторных калибровках и уменьшает эксплуатационные расходы.

Несмотря на широкую функциональность, устройство отличается низким энергопотреблением, которое не превышает 35 мА. Это делает его подходящим для применения в системах с ограниченным энергопотреблением. Датчик оснащен комплексной защитой от ошибок монтажа и эксплуатации, включая защиту от переполюсовки питания, короткого замыкания в нагрузке и перегрузок по току.

Стандартизированные интерфейсы подключения упрощают интеграцию устройства в существующие системы. Присоединение к технологическому процессу осуществляется через резьбу G ¼ внутренняя, а для электрического подключения используется стандартный разъем M12. Для адаптации к нестандартным монтажным ситуациям производитель предлагает ряд переходников.

Области применения в различных отраслях промышленности

Высокая надежность и точность датчика PN3094 обуславливают его широкое применение в различных отраслях.

В гидравлических системах станков, прессов и другого промышленного оборудования он используется для контроля давления в контурах. Высокая устойчивость к вибрациям и перегрузкам делает его идеальным для этих целей.

В химической и пищевой промышленности датчик востребован благодаря коррозионной стойкости материалов (нержавеющая сталь 316L) и высокой степени защиты корпуса (IP67). Он может работать в условиях воздействия агрессивных сред и частых моечных процедур.

В системах автоматизации и контрольно-измерительных комплексах поддержка цифрового интерфейса IO-Link позволяет интегрировать датчик в единую сеть управления, собирать данные для анализа и прогнозирования обслуживания, а также дистанционно изменять настройки для оперативной переналадки технологических линий.

Для обеспечения долговечной и безотказной работы при монтаже рекомендуется соблюдать момент затяжки резьбового соединения в пределах 25–35 Н·м, используя для этого динамометрический ключ.

Сравнение с аналогами

При выборе датчика давления важно проводить сравнение с продукцией других ведущих производителей, таких как Siemens, Festo и SICK. Каждый бренд обладает своими особенностями.

Siemens предлагает датчики давления серии SITRANS P, которые часто интегрируются в комплексные системы автоматизации SIMATIC. Они отличаются широким выбором вариантов подключения и протоколов связи.

Датчики Festo, такие как модели серии SDE, часто ориентированы на применение в пневматических системах. Они выделяются компактными размерами и специализированными решениями для робототехники и автоматизированных линий сборки.

Продукция SICK, например, датчики серии Dx, известна своими прочными исполнениями для тяжелых условий эксплуатации и развитыми диагностическими функциями, которые помогают предотвращать простои оборудования.

Датчик ifm PN3094 занимает свою нишу, предлагая удачное сочетание высокой точности, надежной конструкции, удобного дисплея с визуальной индикацией и поддержки IO-Link по конкурентной цене, что делает его привлекательным выбором для модернизации существующих систем.

Заключение

Датчик давления PN3094 от ifm electronic представляет собой современное и надежное решение для промышленного применения. Его ключевыми преимуществами являются высокая точность измерений, устойчивость к сложным условиям эксплуатации, включая вибрации и агрессивные среды, а также гибкость настройки. Наличие цифрового интерфейса IO-Link соответствует современным тенденциям развития промышленной автоматизации и позволяет реализовывать концепции цифровизации и прогнозного обслуживания. Для специалистов, выбирающих оборудование, способное обеспечивать точные данные и бесперебойную работу на протяжении многих лет, модель PN3094 является технологичным и обоснованным выбором.
