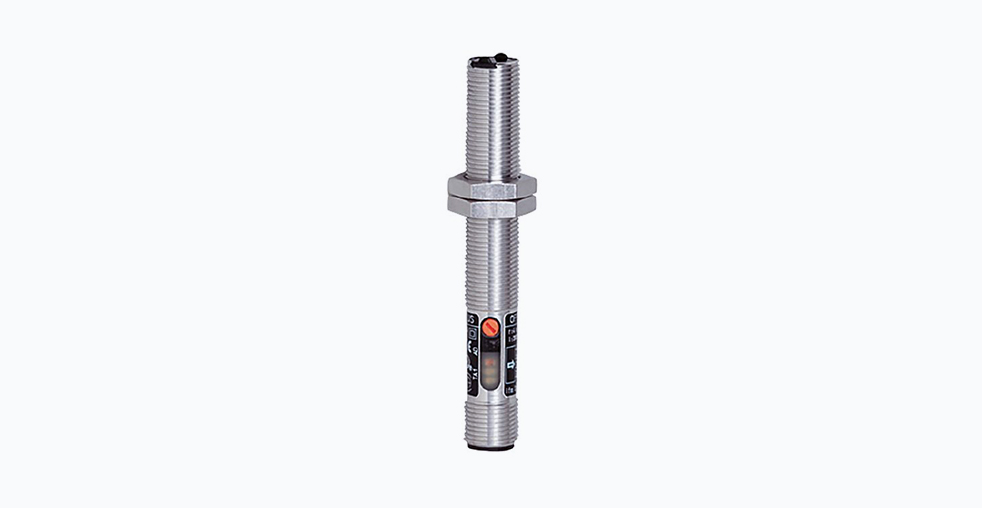

Датчик IFM Electronic OF5012: обзор, характеристики и применение

Введение

В современных промышленных системах автоматизации надежные и точные датчики играют критически важную роль, особенно при работе в сложных условиях эксплуатации. Среди разнообразных фотоэлектрических датчиков модель IFM Electronic OF5012 занимает особое место как компактное устройство диффузного отражения, объединяющее высокую производительность, надежность и простоту настройки. Этот датчик эффективно решает широкий спектр задач — от обнаружения объектов до контроля их положения, демонстрируя характеристики, которые делают его подходящим для использования в различных отраслях промышленности. В данном обзоре рассматриваются технические параметры, функциональные возможности и практическое применение OF5012, а также приводятся рекомендации по его интеграции в автоматизированные системы.

Технические характеристики и конструктивные особенности

Датчик IFM Electronic OF5012 функционирует по принципу диффузного отражения: он обнаруживает объекты за счет приема светового потока, отраженного от их поверхности. Это исключает необходимость установки отдельного приемника, что упрощает монтаж и снижает общую сложность системы.

Ключевые параметры устройства включают:

• Диапазон срабатывания: от 1 до 200 мм (калибровка выполнена для белой бумаги размером 200 × 200 мм). Такой диапазон позволяет использовать датчик в задачах, требующих среднего расстояния обнаружения.
• Источник света: инфракрасное излучение с длиной волны 880 нм. Невидимый спектр обеспечивает устойчивость к помехам от внешнего освещения.
• Выходной сигнал: PNP с программируемой логикой работы (срабатывание по наличию отражения или его отсутствию). Это позволяет адаптировать датчик к конкретным условиям применения.
• Частота переключения: 320 Гц, что обеспечивает быстрый отклик и возможность использования в высокоскоростных процессах.
• Питание: постоянное напряжение 10–36 В, с защитой от переполюсовки, короткого замыкания и перегрузок по току. Данные меры повышают устойчивость к колебаниям напряжения и предотвращают повреждение устройства.
• Корпус: выполнен из никелированной латуни, имеет цилиндрическую форму с резьбой M12 × 1 и длиной 74 мм. Металлическая конструкция обеспечивает механическую прочность и стойкость к вибрациям.
• Степень защиты: IP65, что допускает эксплуатацию в запыленных и влажных условиях.
• Температурный диапазон: от –25 °C до +60 °C, что расширяет возможности применения в различных климатических зонах.
• Индикация: трехцветный светодиодный индикатор (желтый — состояние выхода, зеленый — режим работы, красный — функция), упрощающий диагностику и настройку.

Функциональные возможности и преимущества

IFM Electronic OF5012 обладает рядом особенностей, которые выделяют его на фоне аналогов:

1. Функциональный контрольный выход. Эта опция позволяет проверить исправность датчика без наличия целевого объекта в зоне обнаружения. Функция полезна в критических применениях, где важна предварительная диагностика и минимальное время простоя.
2. Программируемый режим срабатывания. Пользователь может выбрать между режимом «срабатывание на свет» (объект обнаруживается при отражении света) и «срабатывание на затемнение» (объект регистрируется при прерывании светового потока). Это повышает гибкость применения в зависимости от свойств объектов и условий эксплуатации.
3. Прочный металлический корпус. В отличие от многих датчиков с пластиковым корпусом, никелированная латунь обеспечивает повышенную стойкость к механическим воздействиям, вибрациям и коррозии. Это особенно важно при использовании в условиях агрессивных сред.
4. Высокая частота переключения. Показатель 320 Гц позволяет устройству работать в высокоскоростных процессах, таких как подсчет мелких изделий на конвейере или контроль перемещения быстродвижущихся объектов.
5. Простота настройки. Чувствительность регулируется с помощью встроенного потенциометра, что позволяет адаптировать датчик к материалам с различными оптическими свойствами, включая темные и прозрачные поверхности.

Практическое применение

IFM Electronic OF5012 находит применение в различных отраслях промышленности благодаря своей надежности и универсальности:

• Упаковочная промышленность: обнаружение этикеток, контроль наличия упаковки, подсчет продуктов на конвейерных линиях. Высокая частота переключения позволяет использовать датчик на линиях с повышенной производительностью.
• Автоматизация производственных линий: позиционирование деталей, обнаружение объектов в роботизированных комплексах, контроль заполнения емкостей. Металлический корпус и степень защиты IP65 обеспечивают устойчивость к воздействию масел, охлаждающих жидкостей и других промышленных загрязнений.
• Логистика и складское хозяйство: мониторинг перемещения товаров, обнаружение объектов на транспортерных лентах, обеспечение корректного позиционирования грузов. Широкий температурный диапазон позволяет эксплуатировать датчик в неотапливаемых помещениях.
• Пищевая промышленность: обнаружение прозрачных и полупрозрачных объектов, таких как стеклянные бутылки или полимерные пленки. Инфракрасный свет и регулируемая чувствительность позволяют адаптировать датчик к сложным условиям, включая наличие влаги и загрязнений.

Рекомендации по монтажу и эксплуатации

• Монтаж: используйте стандартные крепежные гайки M12, которые входят в комплект поставки. Для обеспечения стабильной работы важно установить датчик под правильным углом к объекту и исключить попадание прямого света на чувствительный элемент.
• Настройка: регулируйте чувствительность потенциометром в соответствии с свойствами материала объекта. Для темных поверхностей рекомендуется уменьшить расстояние срабатывания.
• Диагностика: используйте функциональный контрольный выход для проверки исправности датчика перед вводом в эксплуатацию. Светодиодная индикация упрощает диагностику: зеленый индикатор свидетельствует о нормальной работе, красный — о необходимости настройки, желтый — отражает состояние выхода.
• Совместимость: датчик совместим со стандартными разъемами M12, что упрощает интеграцию в существующие системы автоматизации.

Заключение

IFM Electronic OF5012 представляет собой надежное и универсальное решение для задач автоматизации, сочетающее высокую производительность, прочность и простоту использования. Ключевые особенности, такие как функциональный контрольный выход, программируемый режим работы и металлический корпус, делают его подходящим для широкого спектра промышленных применений. Высокая частота переключения, широкий температурный диапазон и степень защиты IP65 обеспечивают стабильную работу в сложных условиях. Для инженеров и специалистов по автоматизации OF5012 предлагает практическую ценность, гарантируя точность и надежность в каждом применении.
