Датчик индуктивный IFM Electronic IB5133: технический анализ для профессионалов

Введение

Индуктивные датчики занимают ключевое место в промышленной автоматизации, обеспечивая бесконтактное обнаружение металлических объектов. Среди многообразия предложений на рынке выделяется модель IB5133 от IFM Electronic — устройство, сочетающее в себе прочную конструкцию, повышенную дистанцию срабатывания и инженерные решения, которые заслуживают пристального внимания специалистов. Эта статья предлагает глубокий анализ технических особенностей датчика, его практических преимуществ и нюансов применения в реальных промышленных условиях.

1. Ключевые технические характеристики

Принцип действия и электрические параметры:

Датчик работает по индуктивному принципу, что позволяет ему обнаруживать металлические объекты без физического контакта. Электрическое исполнение выхода — PNP с функцией переключения НО/НЗ (нормально открытый/нормально закрытый), что предоставляет гибкость в подключении и интеграции в различные системы управления. Рабочее напряжение составляет 10–36 V DC, а потребляемый ток — всего 15 мА при 24 V, что указывает на энергоэффективность устройства.

Дистанция срабатывания и поправочные коэффициенты:

Номинальное расстояние срабатывания — 30 мм, с гарантированным рабочим диапазоном 0–24,3 мм. Важной особенностью является наличие поправочных коэффициентов для различных металлов:

• Сталь: 1
• Нержавеющая сталь: 0,7
• Латунь: 0,4
• Алюминий: 0,4
• Медь: 0,3

Это позволяет точно настроить датчик для работы с конкретными материалами, уменьшая вероятность ложных срабатываний.

Частота переключения и нагрузочная способность:

Максимальная частота переключения составляет 350 Гц, что делает датчик подходящим для высокоскоростных применений, таких как конвейерные линии или подсчёт объектов. Ток нагрузки коммутационного выхода — 200 мА, что достаточно для управления реле, малыми соленоидами или входными модулями ПЛК.

Защитные функции:

Устройство оснащено комплексной защитой, включая:

• Защиту от короткого замыкания (тактового типа)
• Защиту от перегрузки по току
• Защиту от переполюсовки питания

Это значительно повышает надёжность датчика в условиях промышленной эксплуатации, где возможны скачки напряжения или ошибочное подключение.

2. Конструктивные особенности

Корпус и материалы:

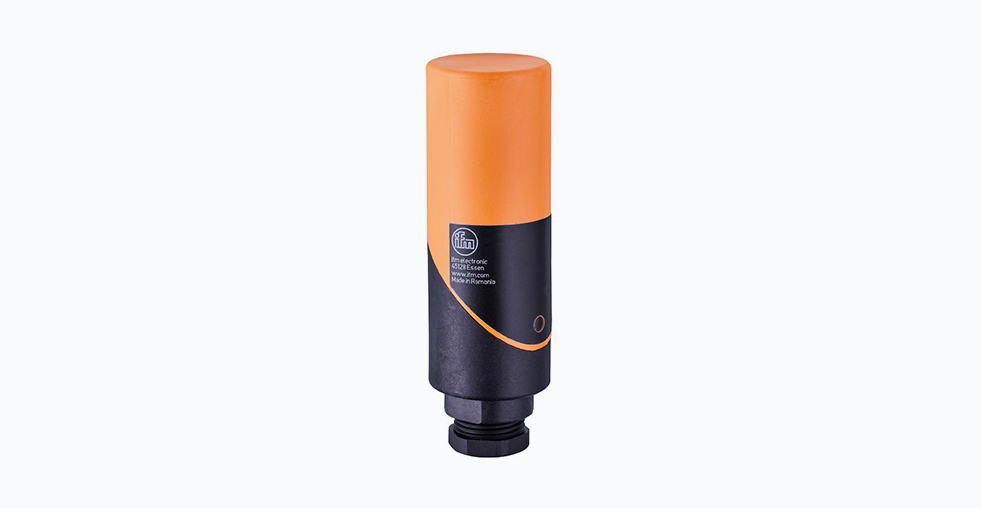

Корпус датчика имеет цилиндрическую форму диаметром 34 мм и длиной 98 мм. Он изготовлен из PBT (полибутилентерефталата), а крышка — из поликарбоната (PC). Эти материалы обеспечивают высокую механическую прочность, стойкость к вибрациям и устойчивость к воздействию масел, охлаждающих жидкостей и других агрессивных сред, типичных для промышленных сред.

Степень защиты:

Степень защиты IP65 означает, что датчик полностью защищён от пыли и струй воды под любым углом. Это позволяет использовать его в условиях повышенной запылённости или влажности, например, в цехах металлообработки или пищевой промышленности.

Монтаж и подключение:

Датчик предназначен для монтажа незаподлицо (выступающего). Это увеличивает зону обнаружения, но требует внимания при установке, чтобы избежать механических повреждений. Для монтажа предусмотрены крепёжные хомуты (входят в комплект поставки). Электрическое подключение осуществляется через контактные зажимы с поддержкой кабелей сечением до 2,5 мм². Кабельный ввод имеет резьбу M20×1,5, что обеспечивает надёжное уплотнение.

Индикация и диагностика:

На корпусе расположен жёлтый светодиод, который индицирует состояние выхода. Это упрощает диагностику и наладку системы, позволяя визуально контролировать работу датчика без дополнительного оборудования.

3. Практическое применение и сценарии использования

Логистика и конвейерные системы:

Благодаря большой дистанции срабатывания (30 мм) датчик может использоваться для обнаружения крупногабаритных объектов на конвейерных лентах, таких как коробки с металлическими элементами, тележки или паллеты. Высокая частота переключения (350 Гц) позволяет точно считать объекты, движущиеся с высокой скоростью.

Металлообработка и станкостроение:

Поправочные коэффициенты для разных металлов делают IB5133 идеальным для применения в металлообрабатывающих станках, где требуется точное позиционирование деталей из стали, нержавейки или цветных металлов. Защита IP65 обеспечивает стабильную работу в условиях воздействия СОЖ (смазочно-охлаждающих жидкостей) и металлической пыли.

Пищевая промышленность:

Хотя датчик не имеет пищевого допуска, его корпус из PBT и PC устойчив к частой мойке под высоким давлением. Это позволяет использовать его в зонах, где требуется регулярная санитарная обработка оборудования.

Строительная и сельскохозяйственная техника:

Широкий температурный диапазон (-25…+80 °C) и защита от вибраций позволяют применять IB5133 в тяжёлых условиях эксплуатации, например, в строительной технике или сельскохозяйственных комбайнах.

4. Сравнительные преимущества и уникальные особенности

Расширенный температурный диапазон:

Работа в диапазоне от -25°C до +80°C выделяет IB5133 на фоне многих аналогов, которые часто ограничены диапазоном -20…+70°C. Это расширяет возможности его применения в неотапливаемых складах или на открытых площадках.

Гибкость выходного сигнала:

Возможность выбора между НО и НЗ режимом (через переключение проводки) позволяет адаптировать датчик к различным логикам управления без необходимости замены оборудования или перепрограммирования ПЛК.

Надёжность и долговечность:

Показатель MTTF (Mean Time To Failure) составляет 1824 года. Это теоретическое значение, рассчитанное в соответствии с стандартами, но оно отражает высокую надёжность компонентов и качество изготовления.

Экономическая эффективность:

При своих характеристиках IB5133 предлагает соотношение возможностей и стоимости, которое может быть более привлекательным по сравнению с аналогами других брендов. Снижение простоев благодаря надёжности датчика также вносит вклад в общую экономическую эффективность.

5. Советы по монтажу и эксплуатации

Учёт поправочных коэффициентов:

При работе с цветными металлами (алюминий, медь) необходимо помнить, что реальная дистанция срабатывания уменьшается. Например, для алюминия она составит 30 мм × 0,4 = 12 мм. Это важно учитывать при проектировании системы.

Избегание взаимных помех:

При установке нескольких датчиков вблизи друг друга рекомендуется выдерживать минимальное расстояние между ними (обычно не менее 2–3 диаметров корпуса) для предотвращения взаимного влияния.

Проверка нагрузки:

Хотя датчик имеет защиту от короткого замыкания и перегрузки, рекомендуется не превышать указанный ток нагрузки (200 мА). Для управления более мощными нагрузками (например, соленоидами) следует использовать промежуточные реле.

Механическая защита:

Из-за выступающего монтажа датчик может быть подвержен механическим повреждениям. В зонах с повышенным риском ударов рекомендуется использовать дополнительные защитные козырьки или экраны.

6. Заключение и перспективы

Индуктивный датчик IB5133 от IFM Electronic представляет собой решение, которое сочетает в себе повышенную дистанцию срабатывания, прочную конструкцию и гибкость в настройке. Его технические характеристики, такие как широкий температурный диапазон, комплексная защита и поправочные коэффициенты для различных металлов, делают его универсальным инструментом для решения разнообразных задач промышленной автоматизации.

Для инженеров и специалистов по автоматизации важно не только выбирать оборудование с подходящими параметрами, но и понимать нюансы его применения. IB5133 предлагает именно тот уровень надёжности и функциональности, который требуется в современных промышленных условиях, где на первый план выходят эффективность, безотказность и минимальные операционные расходы.

В будущем мы можем ожидать дальнейшего развития тенденций в области увеличения дистанций срабатывания, улучшения защиты от электромагнитных помех и расширения возможностей диагностики. Однако уже сегодня IB5133 является примером удачного инженерного решения, которое отвечает потребностям самых требовательных применений.
