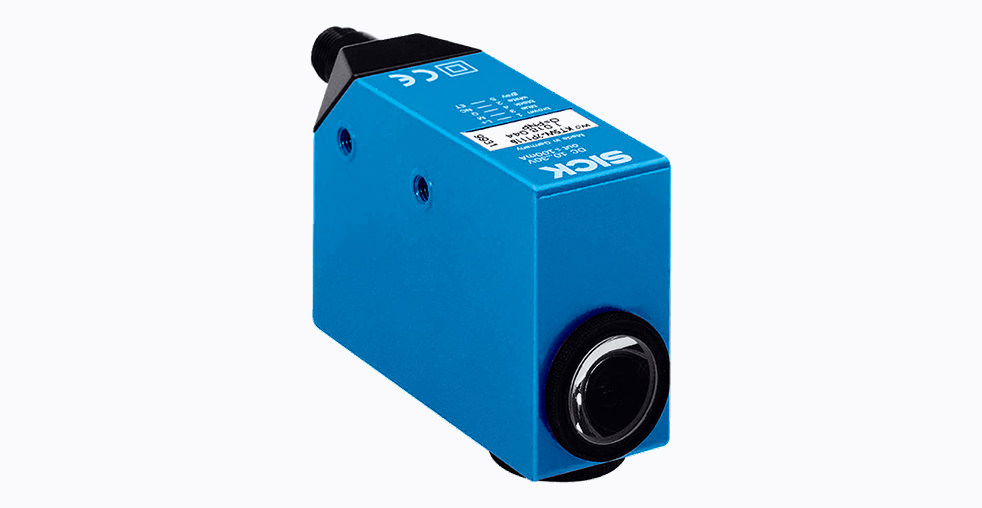

Датчик контраста SICK KT5W-2P1116: решение для прецизионного обнаружения меток

Введение в технологию цветовых датчиков

В промышленных системах автоматизации стандартные датчики обнаружения меток часто сталкиваются с ограничениями при работе со сложными поверхностями, изменяющимися условиями освещения или минимальным контрастом. В таких ситуациях RGB-датчики демонстрируют значительные преимущества, анализируя не только интенсивность отраженного света, но и его спектральные характеристики. Среди решений данного класса датчик контраста SICK KT5W-2P1116 выделяется универсальностью и надежностью, предлагая инженерам инструмент для решения сложных задач обнаружения.

Цветовые датчики представляют собой эволюционное развитие традиционных фотоэлектрических датчиков. Их основное преимущество заключается в способности различать цвета и оттенки, что критически важно для современных производственных процессов, где визуальный контроль становится неотъемлемой частью обеспечения качества продукции.

Принцип работы и ключевые особенности

В основе работы KT5W-2P1116 лежит спектральный анализ с использованием комбинированного RGB-источника света. Устройство использует три независимых светодиода: красный с длиной волны 640 нм, зеленый — 525 нм и синий — 470 нм. Это позволяет датчику анализировать не только разницу в интенсивности отраженного сигнала, но и цветовой контраст, что особенно важно при работе с многоцветными метками или фонами со сложной оптической структурой.

Уникальная особенность датчика заключается в возможности выбора стороны излучения, что значительно упрощает интеграцию в существующие производственные линии с различными пространственными ограничениями. Конструктивное решение позволяет перенаправлять оптическую ось без изменения положения корпуса, обеспечивая гибкость монтажа в стесненных условиях.

Детальный анализ технических характеристик

Оптическая система

Датчик формирует вертикальное прямоугольное световое пятно размером 1,2×4,2 мм. Такая геометрия пятна обеспечивает высокую точность обнаружения даже узких меток шириной до 1 миллиметра при сохранении стабильности сигнала за счет увеличенной вертикальной проекции. Рабочее расстояние фиксировано на отметке 10 миллиметров с допуском ±3 миллиметра, что обеспечивает стабильность работы без необходимости постоянной подстройки.

Оптическая система включает линзы из высококачественного оптического стекла, обеспечивающие стабильные характеристики в течение всего срока службы. Система защиты от внешней засветки позволяет работать в условиях интенсивного окружающего освещения.

Электрические и коммуникационные параметры

Устройство работает от источника постоянного напряжения 10-30 В с остаточной пульсацией не более 5 процентов, потребляя ток не более 100 миллиампер. Выходной сигнал PNP-типа обеспечивает максимальную частоту переключения до 10 килогерц, что позволяет интегрировать его в высокоскоростные производственные линии без риска пропуска меток.

Для подключения используется 5-контактный разъем типа M12, обеспечивающий надежное соединение и соответствие стандартам промышленной коммутации. Степень защиты IP67 гарантирует сохранность работоспособности даже в условиях повышенной запыленности и при воздействии жидкостей.

Механическая конструкция

Корпус датчика выполнен из цинкового сплава методом литья под давлением, что обеспечивает высокую механическую прочность и устойчивость к вибрациям. Габаритные размеры 30,4×53×80 миллиметров и вес 350-400 граммов оптимизированы для установки в различных пространственных конфигурациях. Конструкция включает крепежные элементы для надежной фиксации в различных положениях.

Практические аспекты применения

Настройка и программирование

KT5W-2P1116 использует двухточечную статическую настройку, позволяющую запомнить эталонные значения для фона и метки. Этот метод обеспечивает высокую устойчивость к колебаниям окружающих условий и старению компонентов. Процедура настройки активируется механической кнопкой на корпусе устройства, что исключает необходимость использования дополнительного программирующего оборудования.

Датчик сохраняет в памяти до десяти различных настроек, что позволяет быстро переключаться между различными задачами обнаружения. Время отклика составляет менее 0,1 миллисекунды, что обеспечивает высокую производительность в скоростных приложениях.

Преимущества в различных отраслях

Упаковочная промышленность: обнаружение контрастных меток на гофрокартоне, пластике, пленках с различной фактурой поверхности. Возможность надежного считывания даже на глянцевых поверхностях, создающих проблемы для обычных датчиков.

Полиграфия: контроль совмещения цветов, обнаружение обрезных меток, контроль наличия полноцветной печати. Высокая точность позиционирования при работе с высокоскоростными печатными машинами.

Производство потребительских товаров: выявление дефектов маркировки, контроль наличия клеевых клапанов на упаковке, сортировка по цветовым признакам. Стабильная работа в условиях повышенной влажности и запыленности.

Интеграция и совместимость

Датчик совместим со стандартными промышленными интерфейсами и может работать в системах на основе программируемых логических контроллеров различных производителей, включая Siemens SIMATIC, Allen-Bradley ControlLogix, Omron NJ-series и Schneider Electric Modicon. Благодаря PNP-выходу и напряжению питания 10-30 В постоянного тока, интеграция в существующие системы управления не требует дополнительных преобразователей или адаптеров.

Для сложных применений возможна групповая работа нескольких датчиков с синхронизацией их работы, что позволяет решать задачи многокоординатного позиционирования или одновременного контроля нескольких зон на движущемся продукте. Поддержка стандартных промышленных протоколов связи обеспечивает легкую интеграцию в системы Industry 4.0.

Эксплуатационные рекомендации

Монтаж: при установке рекомендуется использовать штатные крепежные элементы для обеспечения точной фиксации расстояния до объекта контроля. Изменение рабочего расстояния даже на 1-2 миллиметра может существенно повлиять на размер светового пятна и стабильность обнаружения.

Калибровка: процедуру настройки следует проводить в штатных рабочих условиях после выхода датчика на стабильный тепловой режим через 5-10 минут после включения. Рекомендуется периодическая проверка калибровки при изменении условий эксплуатации.

Техническое обслуживание: периодическая очистка оптических поверхностей неабразивными чистящими средствами позволяет поддерживать стабильность характеристик в условиях повышенной запыленности. Проверка герметичности соединений рекомендуется при работе в условиях повышенной влажности.

Сравнение с аналогами

При сравнении с аналогичными решениями других производителей, таких как Keyence CV-X100 или Omron E3S-DC, датчик SICK KT5W-2P1116 демонстрирует сопоставимые характеристики по точности обнаружения и скорости отклика. Модель Keyence CV-X100 предлагает расширенные функции обработки изображений, но имеет более высокую стоимость. Датчики Omron E3S-DC серии обеспечивают аналогичные показатели надежности, но могут уступать в возможности работы с определенными типами поверхностей.

Основными преимуществами KT5W-2P1116 являются конструктивная гибкость, возможность изменения стороны излучения и адаптивная спектральная чувствительность. Эти особенности делают его предпочтительным выбором для применений, требующих частой перенастройки под различные материалы.

Заключение

SICK KT5W-2P1116 представляет собой решение для задач, требующих высокой точности обнаружения при работе с разнородными материалами и изменяющимися условиями эксплуатации. Способность анализировать спектральные характеристики отраженного света повышает надежность систем автоматизации, минимизируя ложные срабатывания и простои оборудования.

Для инженеров, проектирующих или модернизирующих системы промышленной автоматизации, этот датчик предлагает сочетание гибкости, точности и надежности, что способствует повышению эффективности производственных процессов. Универсальность применения и надежная конструкция делают его подходящим решением для различных отраслей промышленности.
