Датчик контраста SICK KT5W: принцип работы и применение в промышленности

Датчики контраста являются ключевым компонентом в современных системах промышленной автоматизации, где требуется высокая точность обнаружения. Они применяются для решения задач, выходящих за рамки возможностей стандартных фотоэлектрических датчиков, таких как распознавание минимальных различий в цветах и оттенках, детектирование контрастных меток, контроль наличия печати и позиционирование объектов. Модель KT5W от немецкой компании SICK представляет собой современное решение, сочетающее передовые оптические технологии и надежную конструкцию для работы в сложных промышленных условиях.

Принцип действия и ключевые особенности

Датчик контраста функционирует на основе анализа разницы в отражении светового сигнала от поверхности фона и метки. Он измеряет интенсивность отраженного света и переключает выходное состояние при достижении заданного порога контрастности. Это позволяет надежно обнаруживать даже незначительные различия, которые не фиксируются человеческим глазом.

Основой KT5W является уникальная светодиодная система, генерирующая свет в трех независимых спектральных диапазонах: синем (470 нм), зеленом (525 нм) и красном (640 нм). Такая многодиапазонность позволяет устройству адаптироваться к различным цветам фона и меток, обеспечивая стабильное обнаружение в изменяющихся условиях. Многоспектральный источник света значительно расширяет универсальность применения одного датчика, потенциально заменяя несколько монохромных решений.

Оптическая система формирует вертикальное прямоугольное световое пятно размером 1,2×4,2 мм. Подобная геометрия обеспечивает высокую концентрацию световой энергии на контролируемом участке, что критически важно для обнаружения мелких меток и точного позиционирования. Вертикальная ориентация пятна особенно эффективна для работы с узкими метками и чтения штрихкодов.

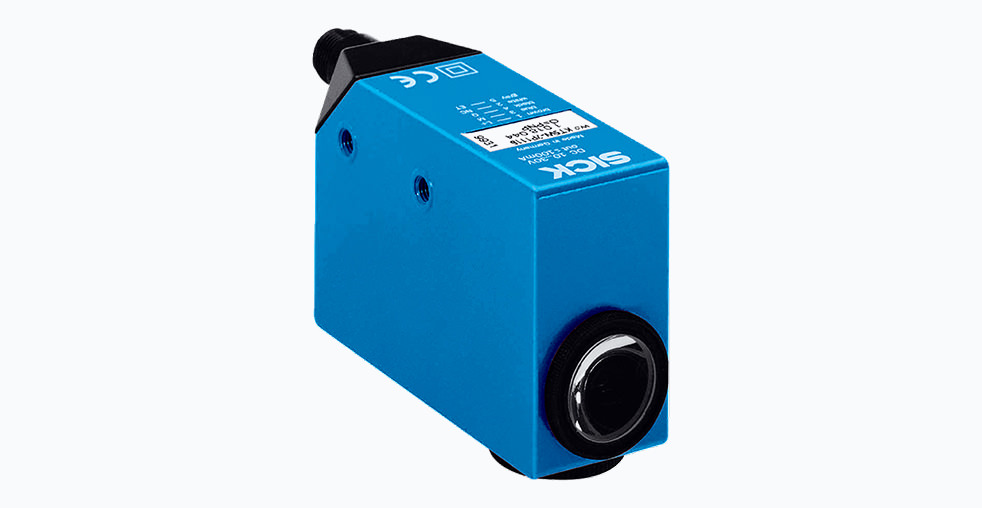

Конструкция датчика отличается высокой надежностью. Корпус выполнен из цинка методом литья под давлением, что обеспечивает механическую прочность и устойчивость к вибрациям. Степень защиты IP67 гарантирует работоспособность в условиях повышенной запыленности и влажности. Габаритные размеры 30,4×53×80 мм и вес примерно 350 грамм оптимизированы для удобного монтажа в ограниченном пространстве.

Таблица: Сравнительные характеристики датчиков контраста различных производителей

Интеллектуальные функции и алгоритмы обработки

KT5W использует продвинутую двухточечную методику обучения, позволяющую точно запоминать значения контраста для двух различных состояний. Эта функция реализована через интуитивный интерфейс кнопочного управления на корпусе устройства, что упрощает процесс настройки без использования дополнительного оборудования.

Электронная система датчика включает сложные алгоритмы, которые компенсируют вариации рабочего расстояния (допуск рабочего диапазона составляет ±3 мм) и изменения окружающего освещения. Это обеспечивает стабильность работы даже в условиях неидеального производства. Алгоритмы автоматической компенсации позволяют устройству адаптироваться к постепенным изменениям условий окружающей среды, таким как загрязнение оптики или старение светодиода.

В зависимости от конкретной модификации, датчики серии KT5W могут иметь различные типы выходных сигналов (PNP, NPN или push-pull), что позволяет легко интегрировать их в различные системы управления. Возможность выбора стороны излучения добавляет удобство при монтаже в стесненных условиях.

Практическое применение в различных отраслях промышленности

Упаковочная промышленность: В упаковочном оборудовании датчики KT5W незаменимы для обнаружения контрастных меток, контроля наличия этикеток, позиционирования упаковки по печатным элементам. Их способность работать с различными цветами и материалами (бумага, пленка, пластик) делает их универсальным решением для большинства задач в этой отрасли. Особенно эффективны они при контроле качества печати на гибкой упаковке и обнаружении дефектов маркировки.

Фармацевтическое производство: В фармацевтике, где требования к точности и надежности особенно высоки, KT5W используются для контроля наличия и правильности нанесения маркировки на блистеры, флаконы и инструкции. Устойчивость к химическим воздействиям и возможность санитарной обработки расширяют область их применения. Датчики обеспечивают 100% контроль соответствия маркировки нормативным требованиям.

Электронная промышленность: При производстве электронных компонентов и плат датчики применяются для обнаружения мельчайших контрастных меток, позиционирования плат и компонентов, контроля наличия покрытий и маркировок. Высокая частота переключения (10 кГц) позволяет использовать их в высокоскоростных производственных линиях по сборке электронных устройств.

Логистика и складские системы: В логистических автоматизированных системах датчики KT5W эффективны для идентификации unit-load устройств (поддонов, контейнеров) по контрастным меткам, чтения штрихкодов и контроля перемещения грузов. Они обеспечивают надежное распознавание даже при частичном загрязнении меток или изменении освещенности.

Технические характеристики и особенности подключения

Датчик работает в диапазоне напряжений 10-30 В постоянного тока, что соответствует стандартам промышленной автоматизации. Потребляемый ток не превышает 130 мА, что снижает нагрузку на источники питания системы. Выходной ток до 100 мА позволяет напрямую подключать нагрузку без использования дополнительных усилителей.

Подключение осуществляется через стандартный 5-контактный разъем M12, что обеспечивает простоту монтажа и замены устройства. Диапазон рабочих температур от -10 до +55°C позволяет использовать датчик в большинстве промышленных сред без дополнительного термостатирования.

Рекомендации по монтажу и обслуживанию

При установке датчика важно учитывать ориентацию светового пятна относительно контролируемого объекта. Вертикальная ориентация оптимальна для обнаружения горизонтальных меток и наоборот. Рекомендуется использовать штатные крепежные элементы для обеспечения стабильности позиционирования. Необходимо избегать попадания прямого света от внешних источников на рабочую зону датчика.

Для достижения оптимальных результатов рекомендуется проводить обучение датчика в реальных рабочих условиях, учитывая возможные вариации освещенности и расстояния до объектов. Регулярная проверка и при необходимости перенастройка обеспечивают стабильность работы в течение длительного времени. Периодическая очистка оптических поверхностей специальными средствами позволяет поддерживать высокую точность обнаружения.

Благодаря стандартным типам выходных сигналов и подключению через разъем M12, датчики KT5W легко интегрируются с большинством промышленных контроллеров и систем управления без необходимости использования дополнительных интерфейсных модулей. Совместимость с распространенными полевыми шинными системами обеспечивается через соответствующие преобразователи сигналов.

Датчики контраста серии KT5W от SICK представляют собой результат инженерной мысли, направленной на решение конкретных производственных задач. Их техническое совершенство проявляется не в избыточности функций, а в точном соответствии требованиям современных автоматизированных производственных систем.

Сочетание многодиапазонного RGB-источника света, прецизионной оптики, надежной конструкции и интеллектуальных алгоритмов обработки сигналов делает эти датчики надежным выбором для критически важных применений где требуется стабильное обнаружение контрастных меток и цветовых различий.

Для технических специалистов KT5W предлагает технологическое решение, обеспечивающее повышение точности, надежности и эффективности производственных процессов. Это инструмент, который вносит значительный вклад в общую производительность и качество выпускаемой продукции, обеспечивая стабильность работы в продолжительном временном периоде.
