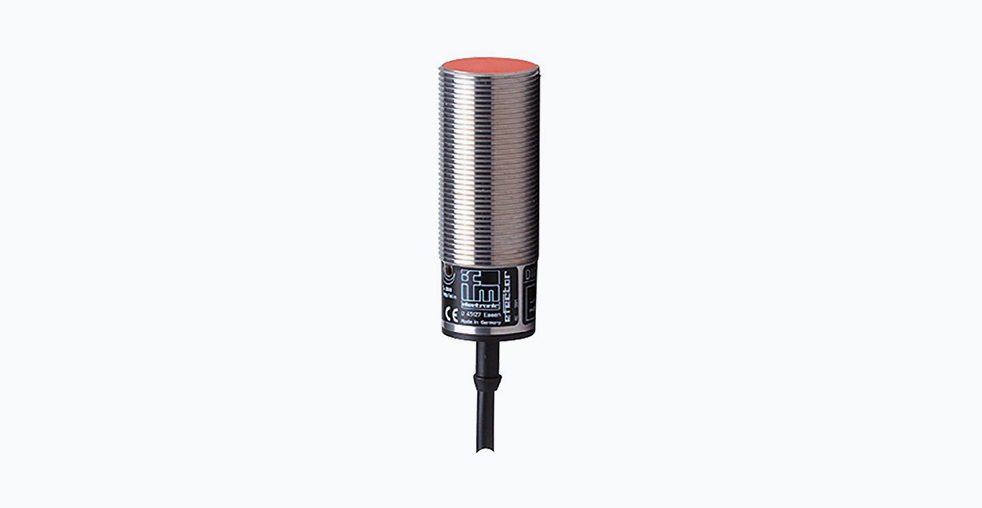

Датчик контроля скорости DI5005 от ifm electronic: технические характеристики и применение

Принцип действия и ключевые особенности

Датчик DI5005 сочетает в одном корпусе индуктивный чувствительный элемент и интеллектуальный контроллер. В отличие от стандартных индуктивных датчиков, которые фиксируют только наличие или отсутствие металлического объекта, эта модель анализирует частоту импульсов, возникающих при прохождении металлических элементов в зоне чувствительности. Это могут быть зубья шестерни, болты на вращающемся валу или другие регулярные металлические структуры.

Конструктивной особенностью является использование многооборотного потенциометра для точной установки пороговой частоты срабатывания. Это обеспечивает высокую стабильность заданной уставки даже в условиях вибрации и длительной эксплуатации. Механизм многооборотной регулировки позволяет достигать высокой точности настройки параметров срабатывания.

Детальный разбор технических характеристик

Диапазон настройки и коммутации регулируется в пределах 3–300 имп/мин. При этом датчик способен фиксировать и обрабатывать входные импульсы с частотой до 15 000 имп/мин, что создает значительный запас по быстродействию и позволяет применять его на высокооборотных механизмах. Такой широкий диапазон рабочих частот делает устройство универсальным для различных применений.

Выходной транзисторный ключ PNP типа (нормально-замкнутый, NC) рассчитан на постоянную нагрузку до 250 мА. Важной особенностью является встроенная защита от короткого замыкания, переполюсовки питания и перегрузки по току, что повышает надежность системы в целом.

Датчик работает от широкого диапазона напряжений 10–36 В постоянного тока, что позволяет легко интегрировать его в стандартные промышленные сети 24 В. Потребляемый ток не превышает 15 мА, что свидетельствует о его энергоэкономичности.

Цилиндрический латунный корпус с наружной резьбой M30×1,5 и специальным покрытием обеспечивает стойкость к механическим воздействиям и коррозии. Степень защиты IP67 позволяет использовать датчик в условиях повышенной запыленности и влажности, а также вне помещений. Диапазон рабочих температур от -25 до +80 °C покрывает большинство промышленных применений, включая неотапливаемые производственные помещения.

Номинальное расстояние срабатывания для стандартной стали (St37) составляет 10 мм при монтаже заподлицо. Для цветных металлов необходимо учитывать поправочные коэффициенты: для нержавеющей стали — примерно 0,7, латуни — 0,5, алюминия — 0,4, меди — 0,3. Это критически важно для корректной работы с немагнитными металлами.

Сравнение с аналогичными устройствами

Практическое применение и сценарии использования

Этот датчик находит применение в задачах, где требуется мониторинг состояния механической системы по косвенным признакам:

Контроль проскальзывания и обрыва ремней на конвейерных линиях, элеваторах, нориях. Датчик устанавливается на ведомом валу, и снижение частоты его импульсов ниже заданного порога сигнализирует о проскальзывании или остановке.

Защита от заклинивания в шнековых подачах, мешалках, насосах. Датчик определяет остановку или значительное падение скорости вращения рабочего органа, позволяя своевременно отключить питание и предотвратить повреждение двигателя или механической передачи.

Мониторинг холостого хода в технологических линиях. Например, контроль отсутствия материала на входе в дробилку или мельницу по свободному вращению вала.

Сигнализация обрыва цепи на многороликовых конвейерах и станциях натяжения. Остановка одного из роликов фиксируется датчиком.

Дополнительные области применения включают контроль скорости вращения вентиляторов систем охлаждения, мониторинг работы промышленных миксеров и смесителей, контроль подачи материала в обработке, а также использование в системах сортировки и упаковки.

Преимущества для инженера

Компактность и интеграция: объединение датчика и частотного реле в одном корпусе стандартного размера M30 экономит место в шкафу управления и упрощает монтаж, сокращая количество компонентов и точек отказа.

Удобство настройки и диагностики: зеленый светодиод индицирует статус выхода, а желтый — наличие входных импульсов, что значительно упрощает пусконаладку и оперативную диагностику проблем на линии.

Задержка включения: встроенная задержка на запуск в 15 секунд исключает ложные срабатывания при старте оборудования, во время переходных процессов и пусковых токов.

Предиктивные возможности: этот прибор является базовым элементом для перехода от реактивного обслуживания по факту поломки к прогнозирующему отказ по изменению режима работы механизма.

Рекомендации по монтажу и эксплуатации

При монтаже убедитесь, что металлические элементы, проходящие в зоне чувствительности, имеют размер, достаточный для стабильного срабатывания, и закреплены без люфтов. Нестабильное положение деталей может привести к ложным срабатываниям или пропуску событий.

Для материалов, отличных от углеродистой стали, обязательно рассчитывайте реальное расстояние срабатывания с помощью поправочных коэффициентов во избежание ложных срабатываний. Рекомендуется проводить тестовые измерения при настройке системы.

Не игнорируйте задержку включения. При необходимости ее изменения для оборудования с длительным пуском требуется подбирать другие модели датчиков или внешние реле задержки. Некоторые аналогичные устройства предлагают регулируемую задержку срабатывания.

Несмотря на защиту IP67, старайтесь выводить кабель соединения длиной 2 метра из зоны прямого воздействия струй воды или агрессивных сред. Для особо сложных условий существуют модели с дополнительной защитой кабельного ввода.

Альтернативные решения и варианты выбора

Помимо модели DI5005, производитель ifm electronic предлагает другие решения для контроля скорости. Серия DI50xx включает различные модификации с отличающимися характеристиками. Например, модели с другими типами выходных сигналов или с возможностью регулировки дополнительных параметров.

Для применений, требующих более сложной обработки сигнала, существуют специализированные системы мониторинга скорости с цифровыми интерфейсами и возможностью интеграции в системы промышленной автоматизации. Такие решения обычно представляют собой отдельные модули с расширенными функциями диагностики и настройки.

При выборе датчика контроля скорости важно учитывать не только технические характеристики, но и условия эксплуатации, доступность пространства для монтажа, требования к точности измерений и необходимость дополнительных функций, таких как программируемые пороги срабатывания или цифровые интерфейсы связи.

Заключение

DI5005 с артикулом DIA3010-YPKG — это пример инженерного решения, в котором удалось совместить надежность стандартного индуктивного датчика с функциональностью частотного реле. Его ключевые преимущества — простота использования, отказоустойчивость и компактность.

Для инженера выбор такого устройства означает внедрение готового функционального модуля для решения конкретной технологической задачи контроля скорости, что в конечном итоге повышает надежность и предсказуемость работы всего оборудования. Универсальность применения, надежная конструкция и широкий диапазон рабочих параметров делают этот датчик подходящим для различных отраслей промышленности.
