Датчик потока IFM SA2000: особенности и применение в промышленных системах

Введение
В современных промышленных системах мониторинг потоков жидкостей и газов представляет собой критически важную задачу для обеспечения эффективности и безопасности технологических процессов. Калориметрические датчики потока, включая модель SA2000 от IFM Electronic, занимают важное место среди измерительных приборов благодаря оптимальному сочетанию точности, надежности и универсальности применения. Данная статья предоставляет детальный анализ технических характеристик и функциональных возможностей данного устройства.
Принцип действия и конструктивные особенности
Калориметрическая технология измерения
В основе работы SA2000 лежит калориметрический принцип измерения, основанный на анализе теплового взаимодействия с контролируемой средой. Датчик оснащен активным термоэлементом и одним или несколькими пассивными температурными сенсорами. При отсутствии потока температура вокруг всех чувствительных элементов выравнивается. При движении среды тепло от активного элемента переносится потоком, создавая температурный градиент, который точно коррелирует со скоростью движения среды.

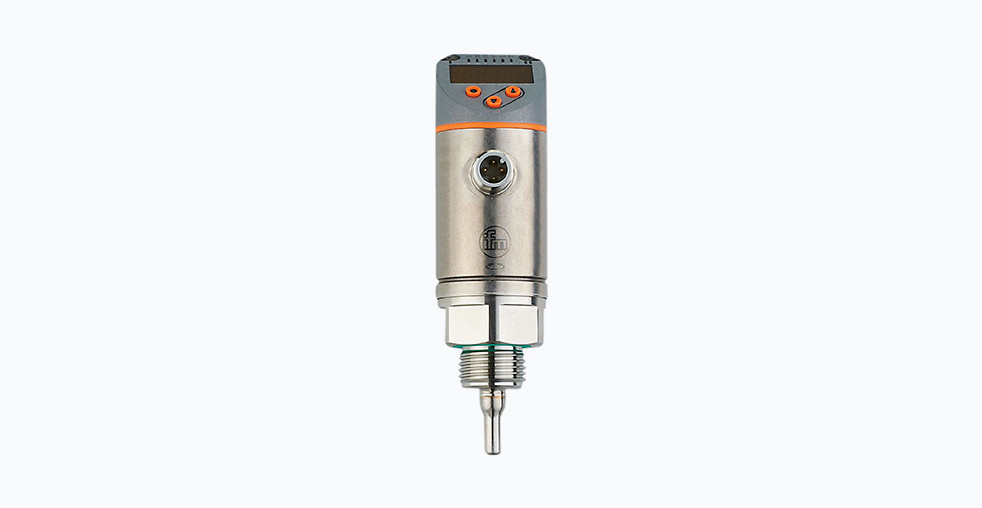

Конструктивные преимущества
Корпус SA2000 выполнен из нержавеющей стали марки 1.4404/316L, что обеспечивает исключительную коррозионную стойкость и долговечность даже в агрессивных средах. Конструкция предусматривает монтаж с резьбой G 1/2 и длину зонда всего 19,2 мм, что оптимально для работы в ограниченном пространстве.
Герметичность соединения обеспечивается прокладкой из материала FKM, что гарантирует надежное уплотнение даже при повышенном давлении. Электрическое подключение реализовано через разъем M12 с позолоченными контактами, что значительно повышает надежность соединения и устойчивость к окислению.
Ключевые технические характеристики
Параметр | Значение | Примечания |
---|---|---|
Диапазон измерения скорости потока | 0,04-6 м/с (жидкости), 2-100 м/с (газы) | Максимальная чувствительность: 0,04 м/с для жидкостей |
Диапазон температур измеряемой среды | -20…+90°C | Разрешение: 0,2°C |
Точность измерения потока | ±(7% MW + 2% MEW) | Для воды при 20-70°C |
Рабочее напряжение | 18-30 В DC | Класс защиты III |
Выходные сигналы | 2 цифровых (PNP/NPN), 1 аналоговый (4-20 мА) | Конфигурируемые функции переключения (NO/NC) |
Интерфейс связи | IO-Link (COM2, 38,4 кБод) | Поддержка профилей Smart Sensor |
Степень защиты | IP65/IP67 | Устойчивость к пыли и влаге |
Максимальное давление | 100 бар | MAWP для CRN: 85 бар |
Уникальные особенности измерительной системы
Точность SA2000 обеспечивается сложными алгоритмами обработки сигналов, компенсирующими температурные колебания. Температурный дрейф составляет всего ±0,005 K/°C, а для скорости потока — 0,003 м/с на 1 K (при температурах ниже 20°C и выше 70°C).
Время отклика (T09) варьируется в зависимости от среды: для воды — 0,8 с, для гликоля — 0,8 с, для масел — 1,8 с, для воздуха — 7 с. Это важно учитывать при проектировании систем с быстро меняющимися параметрами потоков.
Функциональные возможности и программирование
Многорежимная работа и выходные интерфейсы
SA2000 поддерживает три основных режима работы:
- Относительный (REL) — базовый режим для общих задач мониторинга
- Абсолютный для жидкостей (LIQU) — оптимизирован для работы с жидкими средами
- Абсолютный для газов (GAS) — специализированный режим для газовых сред
Каждый режим имеет собственный Device ID в системе IO-Link: 535 (REL), 540 (LIQU) и 547 (GAS), что упрощает интеграцию в сложные автоматизированные системы.
Уникальной особенностью является наличие двух независимых выходов, которые могут быть сконфигурированы различными способами. Первый выход может работать как дискретный выход PNP/NSPN с функциями NO/NC, частотный выход или интерфейс IO-Link. Второй выход может быть настроен как аналоговый выход 4-20 мА, частотный выход, дискретный выход или вход для внешних сигналов.
Дисплей и интуитивное управление
Одной из заметных возможностей SA2000 является его поворотный дисплей с красной/зеленой индикацией. Дисплей может быть повернут на 345 градусов, обеспечивая оптимальный обзор с любого ракурса.
Отображение информации включает:
- 6 сегментов светодиодной индикации (зеленый) для отображения значений в %, м/с, л/мин, м³/ч, °C
- 2 желтых светодиода для индикации состояния выходов
- 4-значный буквенно-цифровой дисплей с красно-зеленой подсветкой для визуализации текущих значений и статуса
Цветовая индикация позволяет оператору мгновенно оценить состояние процесса: зеленый цвет указывает на нахождение параметров в допустимом диапазоне, красный — на выход за установленные пределы.
Практическое применение и совместимость со средами
Универсальность применения
SA2000 оптимизирован для работы с широким спектром сред:
- Вода (включая очищенную и деионизированную)
- Гликолевые растворы (включая антифризы и теплоносители)
- Масла (как низковязкие ≤40 mm²/s при 40°C, так и высоковязкие >40 mm²/s)
- Воздух и другие газы
Конструкция датчика и материалы корпуса соответствуют требованиям для использования в пищевой и фармацевтической промышленности.
Рекомендации по монтажу и эксплуатации
Для достижения заявленной точности измерения важно соблюдать рекомендации по монтажу:
- Обеспечить прямые участки до и после точки измерения (не менее 1,5 м для DN25)
- Учитывать ориентацию датчика относительно направления потока
- Избегать зон с повышенной турбулентностью или кавитацией
При работе с вязкими средами рекомендуется периодическая проверка калибровки, так как накопление отложений может влиять на точность измерений.
Интеграция в промышленные системы и IO-Link
Преимущества использования IO-Link
Интеграция IO-Link в SA2000 расширяет его функциональные возможности. Этот интерфейс обеспечивает:
- Простую параметризацию и конфигурацию
- Передачу расширенных диагностических данных
- Функции удаленного мониторинга и управления
- Упрощенное техническое обслуживание
Поддержка SIO mode (Standard Input/Output) обеспечивает обратную совместимость с существующими системами автоматизации, не поддерживающими IO-Link.
Диагностика и прогнозное обслуживание
Благодаря встроенным диагностическим функциям, SA2000 может предоставлять данные для организации прогнозного обслуживания технологического оборудования. Анализируя изменения в характеристиках потока и температурных профилях, система может заранее сигнализировать о потенциальных проблемах: засорении фильтров, износе насосов или изменении параметров среды.
Сравнительный анализ с аналогами
При сравнении SA2000 с аналогичными устройствами других производителей, таких как Siemens Sitrans F и Endress+Hauser Promass, можно выделить следующие особенности каждого производителя:
Siemens Sitrans F серии отличаются модульной конструкцией и специализированными решениями для конкретных применений, в то время как Endress+Hauser Promass предлагает расширенные возможности диагностики и самодиагностики. Датчики IFM SA2000 обеспечивают компромисс между универсальностью применения и простотой интеграции благодаря поддержке стандарта IO-Link.
Заключение
Датчик потока IFM Electronic SA2000 представляет собой современное измерительное устройство, сочетающее передовую измерительную технологию, продуманную конструкцию и ориентацию на практические потребности промышленности. Его универсальность, точность и надежность делают его подходящим выбором для широкого спектра применений — от пищевой промышленности до машиностроения.
С развитием технологий Industry 4.0 значение интеллектуальных датчиков, таких как SA2000, продолжает возрастать. Их способность предоставлять не только данные измерений, но и диагностическую информацию, а также простота интеграции в современные системы автоматизации, делают их важными компонентами в создании эффективных и надежных промышленных систем.
Для технических специалистов, выбирающих решения для модернизации или создания новых систем контроля технологических процессов, SA2000 предлагает сочетание технических характеристик и практической ценности.
