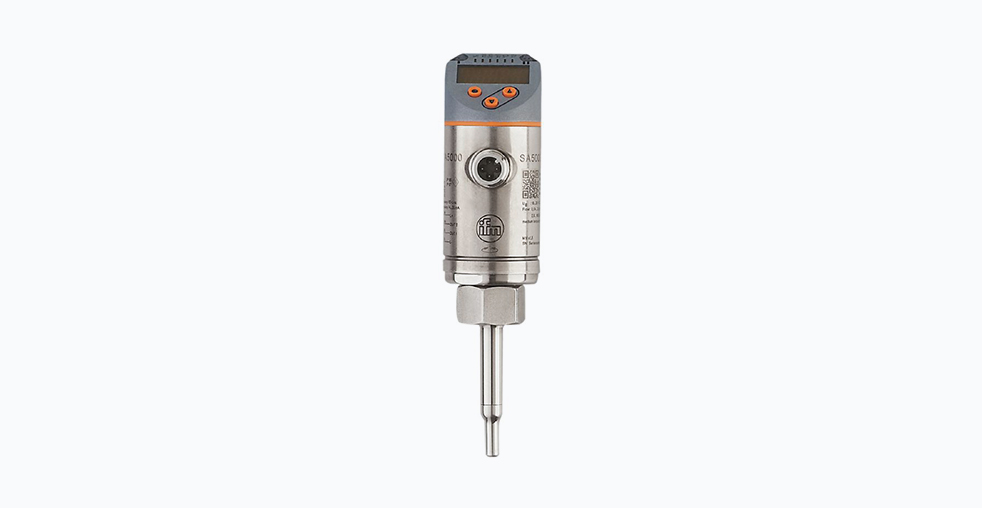

Датчик потока IFM SA5000: многофункциональное решение для промышленности

Датчик потока IFM SA5000 представляет собой многофункциональное устройство, предназначенное для точного контроля технологических параметров в различных промышленных условиях. Этот прибор сочетает функции измерения расхода и температуры, основанные на передовой калориметрической технологии, что обеспечивает высокую надежность и точность измерений.

Принцип действия и технологические особенности

В основе работы датчика SA5000 лежит термоанемометрический метод измерения. Устройство оснащено двумя платиновыми сенсорами и нагревательным элементом, расположенными в наконечнике зонда. Это позволяет точно фиксировать изменения температуры, вызванные движением жидкости или газа, обеспечивая высокую чувствительность даже при минимальных расходах.

Датчик поддерживает три основных режима работы:

• Относительный режим для базового контроля потока
• Абсолютный режим для жидкостей с калибровкой под специфические параметры среды
• Абсолютный режим для газов с оптимизированными параметрами измерений

Такая гибкость настроек позволяет адаптировать устройство под конкретные условия эксплуатации, минимизируя погрешности измерений.

Технические характеристики и конструктивные особенности

SA5000 отличается широким диапазоном технических параметров, что делает его универсальным решением для различных отраслей промышленности.

Измерительные параметры:

• Диапазон измерения расхода: для жидкостей 0,04-6 м/с, для газов 0-200 м/с
• Температура измеряемой среды: от -20°C до +90°C
• Точность измерения температуры: ±0,3K для воды при скорости потока 0,3-3 м/с
• Повторяемость измерений расхода: ±0,05 м/с

Электрические характеристики:

• Рабочее напряжение: 18-30 В DC
• Потребляемый ток: менее 100 мА
• Выходные сигналы: два программируемых дискретных выхода, один аналоговый выход 4-20 мА, частотный выход и поддержка IO-Link

Механические параметры:

• Материал корпуса: нержавеющая сталь 1.4404/316L
• Степень защиты: IP65/IP67
• Рабочее давление: до 100 бар
• Присоединение к процессу: резьбовое соединение M18×1,5
• Длина зонда: 45 мм

Таблица: Сравнительные характеристики датчиков потока различных производителей

Преимущества промышленного применения

Многофункциональность и гибкость конфигурации выделяют SA5000 среди аналогичных решений. Поддержка интерфейса IO-Link обеспечивает простой обмен данными в соответствии с концепцией Industry 4.0, позволяя осуществлять удаленную настройку, мониторинг и диагностику.

Четырехзначный дисплей с красно-зеленой подсветкой обеспечивает мгновенную визуальную индикацию состояния процесса. Дисплей программируется для отображения различных единиц измерения и вращается на 360° для удобства монтажа и считывания показаний.

Конструкция датчика включает поворотный механизм корпуса, что позволяет оптимально ориентировать дисплей и кабельный ввод независимо от положения монтажного отверстия. Высокая степень защиты и использование коррозионно-стойких материалов обеспечивают надежную работу в сложных промышленных условиях.

Практические аспекты применения

Для оптимальной работы датчика необходимо учитывать следующие моменты монтажа:

• Обеспечение достаточной прямолинейности участка трубопровода до и после точки измерения
• Учет вязкости среды при настройке параметров
• Выполнение эталонного измерения для калибровки при использовании абсолютного режима

Для подключения SA5000 доступны различные варианты разъемов и адаптеры для монтажа, что позволяет адаптировать датчик к различным типам соединений и условиям монтажа.

Области применения

Благодаря своим характеристикам, датчик находит применение в различных отраслях промышленности:

Химическая и нефтехимическая промышленность

Контроль потока различных жидкостей в технологических процессах, включая мониторинг теплоносителей, охлаждающих жидкостей и масел. Высокая стойкость к агрессивным средам и способность работать с жидкостями различной вязкости делают его идеальным для таких применений.

Пищевая промышленность и фармацевтика

Использование в гигиенических системах благодаря материалам, соответствующим требованиям для пищевых производств. Применяется для контроля потока воды, растворов моющих средств в процессах очистки и других технологических операциях.

Системы отопления, вентиляции и кондиционирования

Мониторинг расходов теплоносителей, гликолевых растворов и воздуха. Точное измерение одновременно расхода и температуры позволяет оптимизировать энергопотребление и повысить эффективность систем.

Водоподготовка и водоотведение

Контроль потоков в системах водоподготовки и распределения, мониторинг производительности насосов и определение наличия потока в трубопроводах.

Датчик потока IFM SA5000 представляет собой современное решение для промышленного мониторинга, сочетающее точность измерений, надежность конструкции и широкие функциональные возможности. Его способность одновременно измерять расход и температуру, поддерживать различные выходные сигналы и интерфейсы, а также встроенные диагностические возможности делают его ценным активом для современных промышленных систем.

Гибкость, точность и надежность устройства открывают возможности для оптимизации процессов, повышения эффективности и сокращения времени простоя, что способствует повышению производительности и снижению эксплуатационных расходов. В условиях растущих требований к точности контроля и интеграции в системы автоматизации, такие устройства становятся необходимыми элементами современной промышленной инфраструктуры.
