Датчик потока IFM SI5002: особенности и применение в промышленности

В промышленных системах автоматизации непрерывный и точный контроль потока жидкостей и газов является фундаментальной задачей. Он напрямую влияет на безопасность, эффективность использования ресурсов и стабильность технологических циклов. Среди представленных на рынке решений калориметрический датчик потока SI5002 от IFM Electronic занимает заметное положение благодаря своей точности, надежности и функциональности. Данное устройство интегрируется в системы управления, обеспечивая мониторинг и контроль процессов в реальном времени. В этом материале рассматриваются технические характеристики, принцип действия и области применения датчика.

Принцип работы и ключевые преимущества технологии

В основе работы датчика SI5002 лежит калориметрический метод измерения. В измерительном зонде расположены два чувствительных элемента и источник тепла. Один элемент нагревается, а второй служит для измерения температуры контролируемой среды. При увеличении скорости потока тепло от нагретого элемента отводится интенсивнее, что создает температурный перепад между датчиками. Этот перепад точно соответствует скорости движения среды, что позволяет с высокой точностью определять параметры потока.

Основным преимуществом данной модели является универсальность в работе с различными типами сред: вода, масла, сжатый воздух и технологические газы. Диапазон измеряемых скоростей составляет для жидкостей от 3 до 300 см/с, а для газов — от 200 до 3000 см/с. Высокая чувствительность позволяет регистрировать минимальные изменения потока, что критически важно для систем с переменными режимами работы.

Конструкция и технические параметры

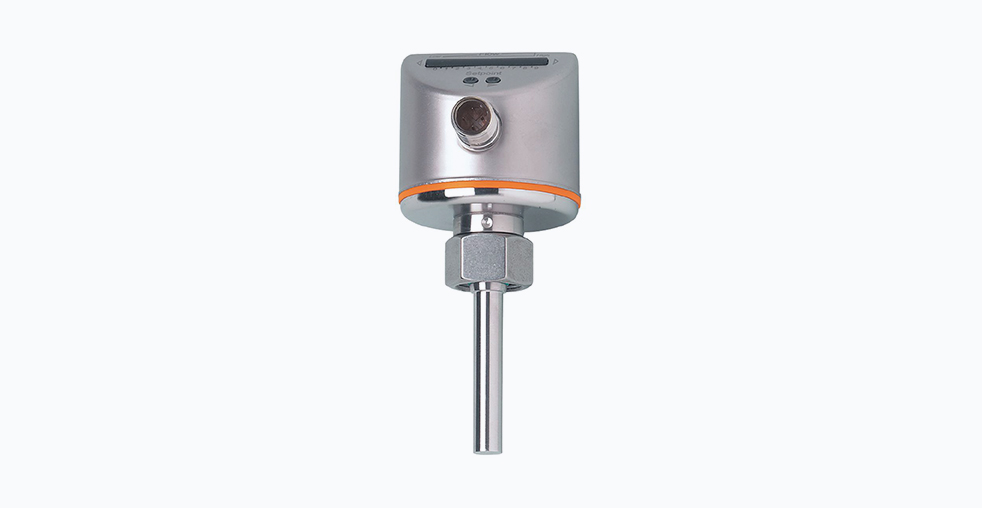

Корпус датчика изготовлен из нержавеющей стали марки 1.4404/316L, что обеспечивает устойчивость к коррозии и длительный срок службы в условиях воздействия агрессивных сред. Уплотнительные кольца выполнены из FKM 80 Shore A, что допускает эксплуатацию в широком диапазоне температур и давлений. Конструкция соответствует требованиям для применения в пищевой, химической и фармацевтической отраслях.

Для подключения к технологическому процессу используется внутренняя резьба M18×1,5. Длина измерительного зонда составляет 45 мм, что подходит для большинства типовых применений. Электрическое соединение осуществляется через разъем M12, обеспечивающий защиту от неправильного подключения и устойчивость к вибрациям.

Электрические параметры включают напряжение питания от 18 до 36 В постоянного тока, потребляемый ток не более 60 мА и наличие защиты от переполюсовки. Устройство соответствует классу защиты III.

Датчик оснащен двумя независимыми выходами, которые можно настроить на работу в режиме коммутационного сигнала или в качестве цифрового интерфейса IO-Link. Использование IO-Link позволяет передавать не только данные измерения, но и диагностическую информацию, что упрощает интеграцию в промышленные сети и системы управления. Скорость обмена данными составляет 38,4 кБод.

Встроенная светодиодная индикация включает десять трехцветных светодиодов, которые отображают текущее состояние потока и точки срабатывания. Это позволяет оперативно визуально оценивать работу датчика без применения дополнительного оборудования.

Эксплуатационные характеристики и надежность

Датчик сохраняет работоспособность в диапазоне температур измеряемой среды от -25°C до +80°C. Максимальное рабочее давление составляет 300 бар, что позволяет использовать его в гидравлических системах высокого давления. Конструкция обеспечивает устойчивость к вибрациям и механическим воздействиям.

Степень защиты корпуса соответствует стандартам IP65 и IP67, что гарантирует работу в условиях запыленности и при временном погружении в воду. Показатель среднего времени наработки на отказ составляет 277 лет, что свидетельствует о высокой надежности и возможности применения в непрерывных производственных процессах.

Области применения

Датчик SI5002 находит применение в различных отраслях промышленности:

• В системах охлаждения и кондиционирования в металлургии, автомобилестроении и производстве стекла для контроля потока охлаждающих жидкостей и предотвращения перегрева оборудования
• В водоподготовке и очистке сточных вод для точного измерения расходов жидкостей с различной степенью загрязнения
• В пищевой промышленности и производстве напитков для контроля потоков пищевых продуктов, воды и газов в технологических линиях, где важны гигиенические требования и простота очистки
• В химической и фармацевтической промышленности для мониторинга потоков реагентов, растворителей и других агрессивных сред благодаря коррозионной стойкости материалов корпуса

Настройка и интеграция в системы управления

Настройка точек переключения осуществляется с помощью программирующих кнопок на корпусе датчика, что позволяет быстро адаптировать его под конкретные условия без дополнительного оборудования.

Интерфейс IO-Link предоставляет расширенные возможности для интеграции, включая дистанционную настройку параметров, мониторинг состояния устройства, сбор исторических данных и автоматическую адаптацию к изменяющимся условиям процесса.

Сравнение с другими моделями

В линейке датчиков потока IFM Electronic представлены различные модели, каждая из которых имеет определенные особенности.

Модель SI5002 предлагает комбинацию двух коммутационных выходов и цифрового интерфейса IO-Link, что обеспечивает гибкость при интеграции в различные системы автоматизации.

Рекомендации по выбору и монтажу

При выборе датчика потока необходимо учитывать тип измеряемой среды, ее вязкость, температуру и химическую агрессивность. Также важно соответствие диапазона измеряемых скоростей потока технологическим требованиям, условия эксплуатации и необходимость использования цифрового интерфейса для интеграции в систему управления.

Для обеспечения точных и стабильных измерений при монтаже следует соблюдать направление потока, указанное на корпусе датчика. Установку рекомендуется производить на прямых участках трубопровода, избегая мест с турбулентностью после изгибов, клапанов или насосов. При работе в условиях высоких температур необходимо учитывать тепловое расширение материалов.

В процессе эксплуатации рекомендуется периодически проверять чистоту измерительного элемента, особенно при работе с загрязненными средами. Использование диагностических возможностей интерфейса IO-Link позволяет организовать прогнозное техническое обслуживание и анализировать тенденции изменения параметров процесса. В условиях сильных электромагнитных помех необходимо обеспечить экранирование кабелей.

Заключение

Датчик потока IFM SI5002 является решением для промышленного мониторинга жидкостей и газов. Сочетание точных измерений, надежной конструкции и современных интерфейсов делает его подходящим для применения в различных отраслях промышленности. Использование качественных материалов, продуманная конструкция и такие функции, как IO-Link и многоцветная индикация, позволяют интегрировать устройство в сложные системы автоматизации, способствуя повышению эффективности и безопасности технологических процессов. Высокий показатель наработки на отказ подтверждает надежность датчика для использования в непрерывных производственных циклах.
