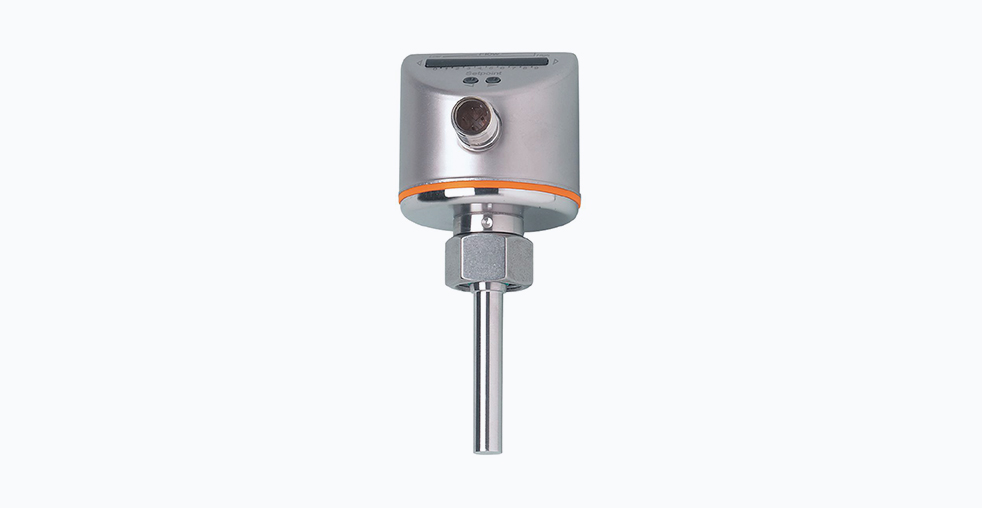

Датчик потока SI5004 от IFM Electronic: калориметрический датчик для промышленности

Датчик потока SI5004 от IFM Electronic представляет собой калориметрический датчик скорости потока, предназначенный для точного мониторинга жидких сред в различных промышленных условиях. Устройство сочетает высокую точность измерений, надежность конструкции и простоту интеграции в существующие системы автоматизации.

Принцип действия и технологические особенности

Датчик SI5004 использует калориметрический принцип измерения, основанный на оценке изменения температуры в потоке жидкости. Встроенный нагревательный элемент и температурные сенсоры позволяют точно определять скорость потока в диапазоне от 3 до 300 см/с. Это обеспечивает высокую чувствительность даже при низких скоростях движения жидкости, что критично для приложений, требующих раннего обнаружения изменений в технологическом процессе.

Важной особенностью является программируемая чувствительность и возможность настройки параметров непосредственно с корпуса устройства с помощью кнопок. Это позволяет адаптировать датчик под конкретные условия эксплуатации без использования дополнительного оборудования.

Технические характеристики и конструктивные особенности

Конструкция и материалы:

• Корпус и чувствительные элементы выполнены из нержавеющей стали марки 1.4404/316L, что обеспечивает устойчивость к коррозии и агрессивным средам.
• Соединение с процессом: внутренняя резьба M18×1,5 с длиной зонда 45 мм, что позволяет легко интегрировать датчик в существующие трубопроводы.
• Электрическое подключение: разъем M12 4-pin, что соответствует промышленным стандартам и упрощает подключение к системам управления.

Электронные параметры:

• Рабочее напряжение: 19–36 В постоянного тока, что позволяет использовать датчик в большинстве промышленных систем питания.
• Выходной сигнал: аналоговый 4–20 мА, обеспечивающий совместимость с широким спектром PLC-контроллеров.
• Защита от переполюсовки и перегрузок по току повышает надежность устройства в условиях возможных ошибок подключения.

Эксплуатационные параметры:

• Температура измеряемой среды: от -25°C до +80°C, что позволяет использовать датчик в условиях как низких, так и высоких температур.
• Максимальное давление: до 300 бар, с максимально допустимым рабочим давлением 208 бар для приложений, требующих соответствия стандартам CRN.
• Степень защиты: IP67, обеспечивающая устойчивость к пыли и влаге, что делает датчик пригодным для использования в сложных условиях.

Точность и повторяемость:

• Погрешность измерения: от ±2% до ±10% от конечного значения, в зависимости от условий эксплуатации.
• Повторяемость: 1–5 см/с для воды при температуре 25°C и скорости потока 5–100 см/с.
• Температурный дрейф: 0,1 см/с×1/K для воды в диапазоне 5–100 см/с и 10–70°C.

Практическое применение и сценарии использования

Датчик SI5004 подходит для мониторинга жидких сред, включая воду, масла, гликолевые растворы и другие жидкости. Его высокая чувствительность и надежность делают его востребованным в различных отраслях промышленности:

1. Химическая и нефтехимическая промышленность: контроль потока химических реагентов и технологических жидкостей в трубопроводах.
2. Пищевая промышленность: мониторинг потоков жидкостей в процессах производства и розлива.
3. Энергетика: контроль циркуляции теплоносителей в системах охлаждения и отопления.
4. Машиностроение: интеграция в гидравлические системы станков и оборудования для обеспечения непрерывного контроля потока рабочих жидкостей.

Совместимость и модернизация:

SI5004 является прямой заменой снятой с производства модели SI1004, что позволяет легко модернизировать существующие системы без изменения монтажных конструкций и подключений.

Монтаж и эксплуатация

Особенности монтажа:

• Для установки датчика могут использоваться различные вворачиваемые адаптеры (например, E40096 для подключения к резьбе G 1/2 или E40107 для 1/2 NPT), что обеспечивает гибкость при интеграции в различные типы трубопроводов.
• Рекомендуемая глубина погружения зонда зависит от типа адаптера и обычно составляет от 13,5 мм до 28,5 мм.

Настройка и калибровка:

На корпусе датчика расположена линейка из 10 трехцветных светодиодов, которая обеспечивает визуальную индикацию состояния потока и упрощает процесс настройки и диагностики. Калибровка может выполняться непосредственно с помощью кнопок на корпусе, без необходимости использования дополнительного оборудования.

Советы по эксплуатации:

• Для обеспечения максимальной точности рекомендуется периодическая калибровка датчика в условиях, близких к рабочим.
• При работе с агрессивными средами следует убедиться в совместимости материалов датчика с измеряемой средой.

Сравнение с аналогами других производителей

SI5004 выделяется на фоне аналогов благодаря своей универсальности и надежности. При выборе датчика потока специалисты часто сравнивают решения от нескольких ведущих производителей.

• IFM Electronic SI5004: предлагает оптимальное сочетание точности, простоты монтажа и стоимости. Ключевые преимущества включают высокую повторяемость, стабильность измерений, широкий диапазон рабочих температур и давлений, а также простоту интеграции и настройки.
• Siemens Sitrans F M: серия датчиков потока, известная высокой точностью и специализированными решениями для конкретных сред, но часто имеющая более сложную процедуру настройки и более высокую стоимость.
• Endress+Hauser Promag: электромагнитные расходомеры, обеспечивающие высокую точность для проводящих жидкостей, но требующие более сложного монтажа и обслуживания по сравнению с калориметрическими датчиками.
• Gems Sensors 3100 Series: калориметрические датчики, сопоставимые по принципу действия, но часто имеющие иные диапазоны измерения и варианты конструктивного исполнения, что может ограничивать их применение в некоторых условиях.

Выбор конкретной модели зависит от требований технологического процесса, типа жидкости и необходимого уровня точности.

Дополнительные технические детали

Для полного понимания возможностей устройства важно учитывать его поведение в различных средах. Чувствительность датчика может незначительно варьироваться в зависимости от вязкости и теплопроводности измеряемой жидкости. Для нестандартных сред рекомендуется обращаться к технической документации производителя для получения точных калибровочных кривых.

Устройство также обладает встроенной диагностикой, которая может быть интегрирована в системы промышленного интернета вещей для прогнозного обслуживания и предотвращения простоев.

Заключение

Датчик потока SI5004 от IFM Electronic — это решение, сочетающее в себе высокую точность, надежность и простоту использования. Его конструктивные особенности, широкий диапазон рабочих параметров и совместимость с различными средами делают его выбором для специалистов, ищущих эффективное решение для мониторинга потоков жидкостей в промышленных условиях.

Уникальные особенности модели, такие как визуальная индикация состояния потока, программируемая чувствительность и возможность прямой замены устаревших моделей, подчеркивают ее практическую ценность для инженеров и технических специалистов.

Таким образом, SI5004 не только соответствует текущим требованиям промышленной автоматизации, но и предлагает возможности для модернизации и оптимизации существующих систем.
