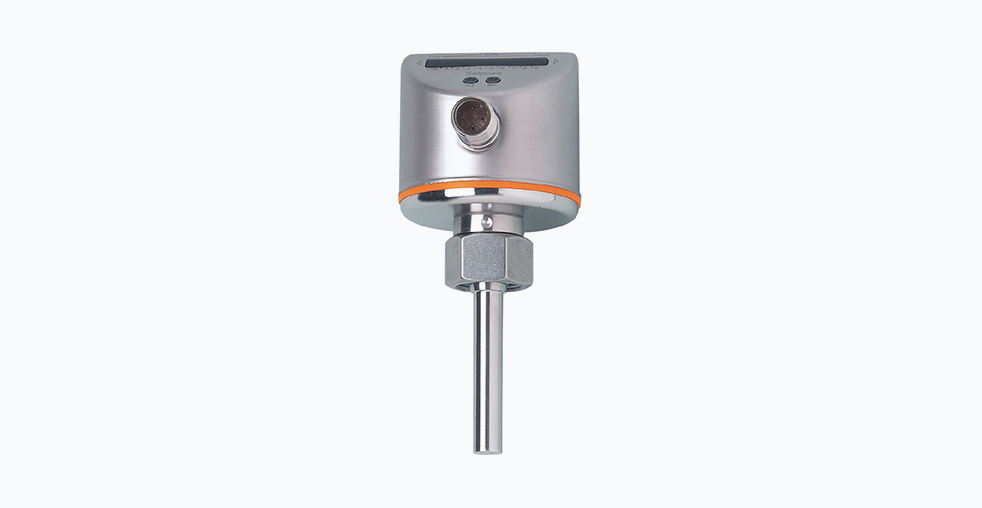

Датчик потока SI5010 от IFM Electronic: принцип работы, технические характеристики и применение

Качественный контроль потоков жидкостей и газов является одной из ключевых задач в современных промышленных системах. От точности и надежности мониторинга зависят стабильность технологических процессов, качество выпускаемой продукции и общая эффективность производства. Среди многообразия решений для измерения потоков особое место занимают калориметрические датчики, сочетающие высокую точность, отсутствие движущихся частей и минимальное воздействие на контролируемую среду. Одним из таких устройств является модель SI5010 от немецкого производителя IFM Electronic.

Принцип действия калориметрического метода

Калориметрический метод измерения потока основан на регистрации изменения теплового баланса между нагревательным элементом и движущейся средой. В датчике SI5010 установлены два температурных сенсора: первый измеряет базовую температуру среды, а второй поддерживается при постоянной температуре, превышающей исходное значение. При движении жидкости или газа происходит охлаждение нагретого сенсора, и разность температур между двумя датчиками становится пропорциональной скорости потока.

Данная технология обладает рядом существенных преимуществ по сравнению с механическими и ультразвуковыми методами измерения:

• Отсутствие механических компонентов, подверженных износу
• Высокая чувствительность к минимальным скоростям потока
• Быстрый отклик на изменения параметров среды
• Незначительное гидравлическое сопротивление
• Способность работать с различными типами жидкостей и газов

Конструктивное исполнение и материалы

Датчик SI5010 выполнен в корпусе из нержавеющей стали марок 1.4404 (AISI 316L) или 1.4301 (AISI 304), что обеспечивает высокую коррозионную стойкость и механическую прочность. Измерительный зонд также изготовлен из нержавеющей стали, что позволяет использовать устройство с агрессивными средами, включая кислоты, щелочи и органические растворители.

Степень защиты IP65/IP67 гарантирует работоспособность в условиях повышенной влажности, запыленности и при воздействии брызг воды. Присоединительная резьба M18×1.5 соответствует промышленным стандартам и обеспечивает простоту монтажа. Для подключения к трубопроводам различных диаметров производитель предлагает адаптеры под резьбы G 1/2, 1/2 NPT и G 1/4.

Технические характеристики и параметры измерения

Датчик SI5010 предназначен для измерения скоростей потока широкого спектра жидкостей и газов. Диапазон измерений составляет от 3 до 300 см/с для жидкостей и от 200 до 3000 см/с для газов. Точность измерения зависит от типа среды и условий эксплуатации.

Воспроизводимость результатов составляет 1-5 см/с, что указывает на высокую стабильность показаний в повторяющихся условиях. Погрешность точки переключения варьируется от ±2 до ±10 см/с для воды при температуре 25°C. Гистерезис не превышает 2-5 см/с при тех же условиях.

Электрические характеристики включают:

• Рабочее напряжение: 18-36 В постоянного тока
• Потребляемый ток: менее 60 мА
• Выходной сигнал: PNP типа NO/NC, конфигурируемый
• Интерфейс связи: IO-Link версии 1.1

Время отклика зависит от типа среды: для жидкостей составляет 1-2 секунды, для газов — 1-10 секунд. Максимально допустимая скорость изменения температуры среды не должна превышать 300 К/мин для обеспечения точных измерений.

Коммуникационные возможности и интеграция

Поддержка стандарта IO-Link расширяет функциональность датчика за счет возможности удаленной конфигурации, мониторинга состояния и диагностики неисправностей. Устройство соответствует международному стандарту IEC 61131-9 и работает по профилю Smart Sensor с передачей процессных и идентификационных данных.

Скорость передачи данных достигает 38,4 кБод при минимальном времени рабочего цикла 3 мс. Реализован SIO-режим для совместимости со стандартными системами управления. Поддержка Device ID 54 по умолчанию упрощает процесс идентификации в сложных сетях.

Интеграция с системами Industry 4.0 позволяет использовать датчик как источник данных для оптимизации производственных процессов и прогнозного обслуживания. Возможность оперативного изменения настроек точки переключения без остановки технологического процесса значительно повышает гибкость управления.

Области применения и отрасли

Универсальность технических характеристик позволяет использовать SI5010 в различных отраслях промышленности:

Пищевая и фармацевтическая промышленность: контроль транспортировки воды, сиропов, растворов и технологических газов в гигиенических системах. Коррозионностойкие материалы и возможность мойки под высоким давлением делают датчик идеальным для этих применений.

Химическая промышленность: мониторинг потоков агрессивных сред, включая кислоты, щелочи и органические растворители. Материалы корпуса обеспечивают длительную эксплуатацию в условиях воздействия химически активных веществ.

Водоподготовка и очистные сооружения: контроль циркуляции воды и реагентов в системах фильтрации, умягчения и обеззараживания. Датчик способен работать с жидкостями, содержащими небольшие взвеси.

Системы кондиционирования и вентиления: регистрация потоков воздушных масс и хладагентов в климатическом оборудовании. Широкий диапазон измерений для газов позволяет точно контролировать скорость воздушных потоков.

Машиностроение и промышленное оборудование: интеграция в гидравлические системы станков для контроля циркуляции гидравлической жидкости и охлаждающих сред. Высокая стойкость к давлению делает датчик подходящим для этих применений.

Сравнение с аналогами других производителей

На рынке промышленной автоматизации представлены аналогичные решения от различных производителей. Датчики потока EMA Electronics FL6101 и FL6021 предлагают сходный функционал, однако имеют отличия в диапазонах измерения и коммуникационных возможностях.

Датчики потока SICK FTMg обеспечивают сравнимую точность измерений, но могут отличаться конструктивным исполнением и вариантами подключения. Устройства Endress+Hauser серии Promass ориентированы на более сложные задачи измерения расхода и имеют отличные технические характеристики.

Датчики производства Siemens, такие как серия SITRANS F, предлагают различные методы измерения и могут быть лучше для определенных применений. У каждого производителя есть свои сильные стороны: IFM сосредоточен на универсальности и простоте интеграции, в то время как специализированные производители могут предлагать оптимизированные решения для конкретных задач.

Монтаж, настройка и эксплуатация

Установка датчика осуществляется с помощью резьбы M18×1.5. Производитель предлагает различные адаптеры для подключения к трубопроводам с соединениями G 1/2, 1/2 NPT, G 1/4. При монтаже важно обеспечить правильную ориентацию датчика относительно направления потока и учитывать минимальную длину прямых участков до и после точки измерения.

Электрическое подключение выполняется через стандартный разъем M12 с цветовой маркировкой проводов, что снижает вероятность ошибок монтажа. Настройка точки переключения осуществляется с помощью программирующих кнопок на корпусе устройства. Многоцветный светодиодный индикатор с 10 сегментами предоставляет визуальную информацию о состоянии датчика.

Эксплуатационные особенности включают:

• Не требуют технического обслуживания благодаря отсутствию движущихся частей
• Устойчивы к вибрациям до 20 g в диапазоне 55-2000 Гц
• Выдерживают ударные нагрузки до 50 g в течение 11 мс
• Среднее время наработки на отказ (MTTF) составляет 298 лет

Перспективы развития технологий измерения потока

Современные тенденции в области измерения расходов и потоков включают развитие беспроводных технологий передачи данных, повышение точности измерений за счет применения цифровой обработки сигналов, и интеграцию искусственного интеллекта для прогнозной аналитики.

Калориметрические датчики продолжают совершенствоваться в направлении уменьшения размеров, расширения диапазонов измерений и улучшения точности. Внедрение новых материалов с улучшенными теплопроводными характеристиками позволяет повысить чувствительность и быстродействие измерений.

Развитие стандартов промышленной коммуникации, таких как IO-Link 2.0 и OPC UA, обеспечивает более глубокую интеграцию датчиков в цифровые экосистемы предприятий. Это открывает возможности для создания самонастраивающихся систем, адаптирующихся к изменяющимся условиям технологических процессов.

Датчик потока SI5010 от IFM Electronic представляет собой надежное и точное решение для мониторинга потоков жидкостей и газов в различных отраслях промышленности. Сочетание калориметрического метода измерения, прочной конструкции из нержавеющей стали и современных коммуникационных возможностей делает его универсальным выбором для задач промышленной автоматизации.

Поддержка стандарта IO-Link обеспечивает простоту интеграции в современные системы управления и соответствует концепциям Industry 4.0. Широкий диапазон измерений, стойкость к высокому давлению и агрессивным средам, а также отсутствие необходимости в техническом обслуживании делают данный датчик экономически эффективным решением для длительной эксплуатации в промышленных условиях.

При выборе датчика потока специалистам рекомендуется учитывать конкретные условия эксплуатации, характеристики измеряемой среды и требования к точности измерений. SI5010 представляет собой сбалансированное решение для большинства промышленных применений, где важны надежность, точность и простота интеграции.
