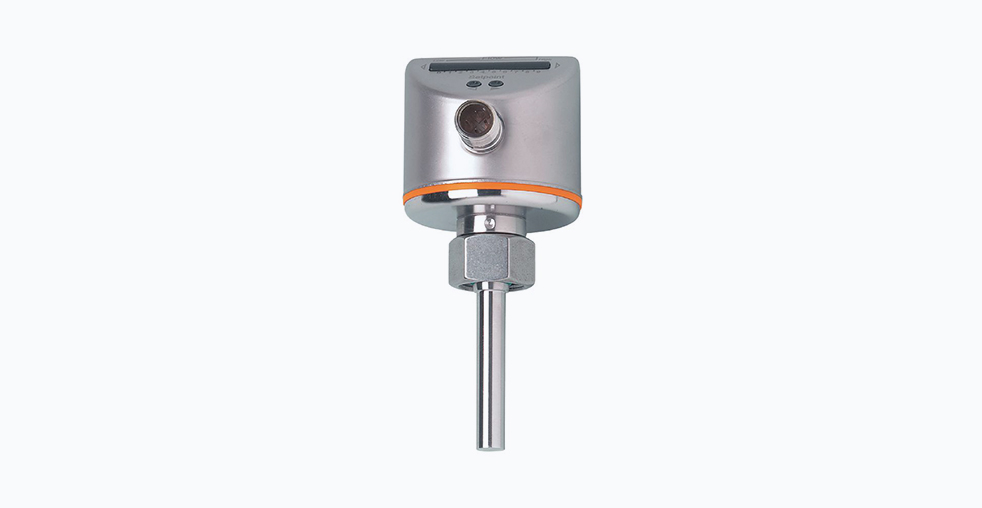

Датчик потока SI5010 от IFM: Инновационный контроль для сложных промышленных сред

Введение: Точность и надежность в измерении потоков

В современных промышленных процессах, где требуется точный мониторинг движения жидкостей и газов, калориметрические датчики потока занимают особое место. Среди них выделяется модель SI5010 от немецкого производителя IFM Electronic — устройство, сочетающее передовые измерительные технологии с надежностью промышленного исполнения. Этот датчик предназначен для специалистов, ценящих точность, воспроизводимость результатов и простоту интеграции в сложные системы автоматизации.

Принцип действия: Тепловой метод измерения

В основе работы SI5010 лежит калориметрический метод измерения, основанный на оценке теплового обмена между нагреваемым элементом и движущейся средой. Устройство содержит два температурных сенсора: первый измеряет базовую температуру контролируемой среды, а второй поддерживается при постоянной температуре, превышающей температуру среды. Разница температур между этими сенсорами прямо пропорциональна скорости потока, что позволяет точно определять движение жидкости или газа без механического контакта с измеряемой средой.

Этот метод обеспечивает высокую чувствительность даже к низким скоростям потока, что критически важно для многих технологических процессов. Отсутствие движущихся частей не только повышает надежность, но и устраняет необходимость регулярного обслуживания, снижая эксплуатационные расходы.

Конструктивные особенности: Прочность и коррозионная стойкость

Датчик SI5010 заключен в корпус из нержавеющей стали марок 1.4404/316L и 1.4301/304, что обеспечивает исключительную коррозионную стойкость и механическую прочность. Материалы корпуса, контактирующие с измеряемой средой, также выполнены из нержавеющей стали, а уплотнительные элементы — из FKM 80 Shore A, что позволяет использовать устройство с агрессивными средами.

Конструкция предусматривает степень защиты IP65/IP67, позволяющую эксплуатировать устройство в условиях повышенной влажности, запыленности и при воздействии брызг воды. Компактные размеры и монтаж с помощью резьбы M18 x 1.5 упрощают установку даже в ограниченном пространстве технологических линий.

Технические характеристики: Точность и воспроизводимость

Датчик SI5010 предназначен для работы с широким спектром жидкостей и газов в диапазоне температур от -25 °C до +80 °C. Устройство выдерживает давление до 300 бар, что делает его пригодным для применения в высоконапорных системах.

Точность измерения варьируется в зависимости от типа контролируемой среды:

• Для жидкостей: порог срабатывания составляет 3-300 см/с с максимальной чувствительностью 3-100 см/с
• Для газов: диапазон настроек 200-3000 см/с с чувствительностью 200-800 см/с

Воспроизводимость результатов достигает 1-5 см/с (для воды при 5-100 см/с и 25 °C), что свидетельствует о высокой стабильности показаний. Температурный дрейф составляет всего 0,1 см/с×1/K (для воды при 5-100 см/с и 10-70 °C), а погрешность точки переключения — ±2-±10 см/с при тех же условиях.

Электропитание устройства осуществляется от источника постоянного тока напряжением 18-36 В, потребляемый ток не превышает 60 мА. Датчик оснащен цифровым выходом с конфигурируемым сигналом PNP типа NO/NC, что обеспечивает простоту интеграции в существующие системы автоматизации.

Коммуникационные возможности: Интеграция в Industry 4.0

Важной особенностью SI5010 является поддержка коммуникационного стандарта IO-Link, который позволяет не только передавать данные о состоянии потока, но и осуществлять удаленную конфигурацию параметров датчика, мониторинг его состояния и диагностику возможных неисправностей. Устройство соответствует стандарту IEC 61131-9 и работает по профилю Smart Sensor с передачей процессных и идентификационных данных.

Использование IO-Link обеспечивает возможность оперативного изменения настроек точки переключения без остановки производственного процесса, что особенно ценно в непрерывных технологических линиях. Скорость передачи данных достигает 38,4 кБод при минимальном времени рабочего цикла 3 мс, обеспечивая высокую скорость отклика системы управления.

Практическое применение: Отраслевые решения

Датчик SI5010 нашел широкое применение в различных отраслях промышленности, где требуется надежный контроль потоков жидкостей и газов:

1. Пищевая и фармацевтическая промышленность: Контроль транспортировки воды, сиропов, растворов и технологических газов в гигиенических системах, где важно исключение застойных зон и обеспечение чистоты процессов.
2. Химическая промышленность: Мониторинг потоков агрессивных сред, включая кислоты, щелочи и органические растворители, где коррозионностойкие материалы корпуса обеспечивают длительную эксплуатацию.
3. Водоподготовка и очистные сооружения: Контроль циркуляции воды и реагентов в системах фильтрации, умягчения и обеззараживания воды.
4. Системы кондиционирования и вентиляции: Регистрация потоков воздушных масс и хладагентов в климатическом оборудовании промышленного и коммерческого назначения.

Монтаж и настройка: Практические рекомендации

Установка датчика SI5010 осуществляется с помощью резьбы M18 x 1.5. Для подключения к трубопроводам различных диаметров производитель предлагает адаптеры, включая: E40096 для подключения G 1/2, E40107 для соединения 1/2 NPT и другие варианты для различных применений.

Электрическое подключение выполняется через стандартный разъем M12, что упрощает процесс коммутации и снижает вероятность ошибок монтажа.

Настройка точки переключения осуществляется с помощью программирующих кнопок на корпусе устройства. Многоцветный светодиодный индикатор с 10 сегментами предоставляет визуальную информацию о состоянии датчика и текущем режиме работы.

Время отклика устройства зависит от типа контролируемой среды:

• Для жидкостей: 1-2 с (при температурном градиенте 1 K/min)
• Для газов: 1-10 с

При эксплуатации важно избегать резких температурных градиентов, поскольку максимально допустимая скорость изменения температуры среды не должна превышать 300 К/мин.

Сравнительные преимущества: Почему SI5010 выделяется на рынке

На рынке промышленной автоматизации представлены аналогичные решения от различных производителей. Датчики потока EMA Electronics FL6101 и FL6021 предлагают сходный функционал, однако SI5010 отличается более широким диапазоном измерений и расширенными коммуникационными возможностями.

Особенностью SI5010 является оптимальное сочетание точности измерений, надежности конструкции и простоты интеграции в современные системы автоматизации, что делает его универсальным решением для многих промышленных применений.

Надежность и долговечность: Эксплуатационные преимущества

Использование датчика SI5010 позволяет снизить эксплуатационные расходы за счет уменьшения времени простоя технологического оборудования и упрощения процедур технического обслуживания. Высокий показатель среднего времени наработки на отказ (MTTF) — 298 лет — подтверждает исключительную долговечность устройства и его пригодность для длительной эксплуатации в промышленных условиях.

Устройство демонстрирует высокую устойчивость к вибрациям, ударам и электромагнитным помехам.

Заключение: Интеллектуальное решение для промышленной автоматизации

Датчик потока SI5010 от IFM Electronic представляет собой современное интеллектуальное устройство для систем промышленной автоматизации, сочетающее высокую точность измерений, надежность конструкции и передовые коммуникационные возможности. Его технические характеристики и адаптивность к различным условиям эксплуатации делают его оптимальным выбором для решения широкого круга задач контроля потоков жидкостей и газов в различных отраслях промышленности.

Для специалистов, занимающихся проектированием и обслуживанием промышленных систем, SI5010 предлагает не просто измерение расхода, а комплексное решение для интеграции в современные цифровые производственные среды, соответствующие принципам Industry 4.0. Поддержка IO-Link, надежное исполнение и широкий диапазон измерений делают этот датчик ценным инструментом в арсенале инженера-автоматизатора.

Благодаря сочетанию проверенного принципа измерения с современными коммуникационными возможностями, SI5010 продолжает оставаться актуальным решением для промышленности, демонстрируя, что даже в, казалось бы, традиционной области измерения потока возможно постоянное совершенствование и адаптация к меняющимся требованиям производства.
