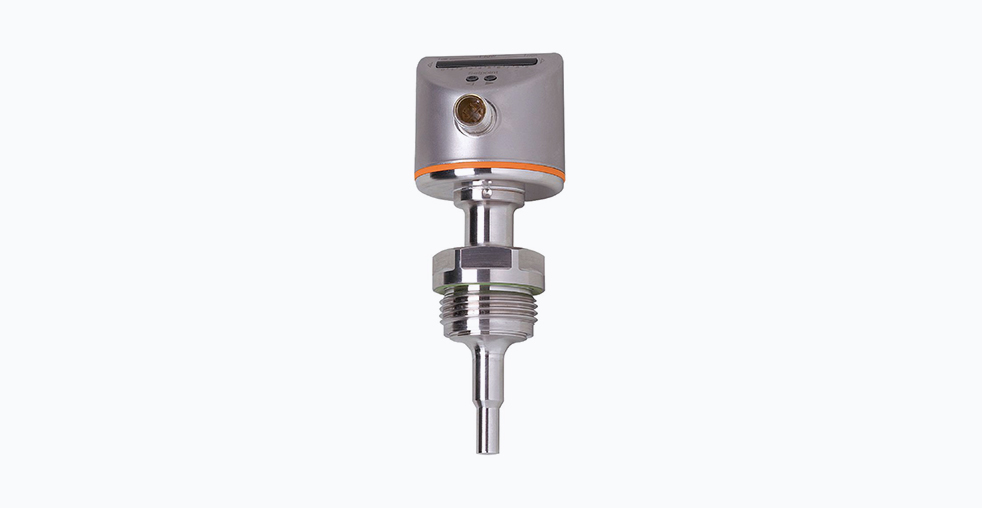

Датчик потока SI6700 IFM electronic: характеристики и применение

Введение

В пищевой, фармацевтической и химической промышленности предъявляются строгие требования к контролю технологических процессов. Ключевую роль играют высокоточные и надежные измерительные приборы, способные стабильно функционировать в агрессивных средах и условиях регулярной санитарной обработки. Датчик потока SI6700 от компании IFM electronic представляет собой калориметрическое устройство, разработанное специально для точного измерения расхода жидкостей и газов в гигиенических применениях. Его конструкция и характеристики ориентированы на соблюдение международных стандартов чистоты и надежности.

Технические характеристики

Датчик SI6700 обладает набором параметров, которые определяют его применение в различных технологических процессах.

Диапазоны измерения:

• Для жидкостей: от 3 до 300 см/с, с максимальной чувствительностью в зоне от 3 до 100 см/с
• Для газов: от 200 до 3000 см/с, с максимальной чувствительностью от 200 до 800 см/с

Температурные режимы:

• Рабочая температура измеряемой среды: от -25°C до +95°C
• Кратковременное воздействие при стерилизации на месте: до +140°C

Прочие параметры:

• Рабочее давление: до 30 бар
• Напряжение электропитания: постоянный ток 19–36 В
• Выходной сигнал: один цифровой выход PNP с функцией нормально разомкнутого/нормально замкнутого контакта
• Ток нагрузки: до 250 мА

Конструктивные особенности

Корпус датчика и все детали, контактирующие с измеряемой средой, выполнены из нержавеющей стали марки 316L (1.4404). Поверхность имеет полировку с параметрами шероховатости Ra < 0,4 мкм и Rz < 4 мкм, что предотвращает адгезию продукта и облегчает очистку, соответствуя гигиеническим нормам.

Для подключения к технологическому процессу используется гигиеническое соединение типа G 1 Aseptoflex Vario. Электрическое подключение осуществляется через стандартный 4-контактный разъем M12 с позолоченными контактами, что обеспечивает защиту от окисления и виброустойчивость.

Принцип действия

Датчик функционирует на калориметрическом принципе. Встроенный нагревательный элемент и температурные сенсоры фиксируют изменение теплового поля, вызванное движением потока среды. Этот метод безынерционного измерения обеспечивает высокое быстродействие и точность даже при низких скоростях потока.

Точность измерений:

• Воспроизводимость показаний для воды при 25°C составляет от 1 до 5 см/с
• Температурный дрейф минимален и составляет приблизительно 0,1 см/с на Кельвин в диапазоне от 5 до 100 см/с для воды при температуре от 10 до 70°C

Ключевые преимущества

Высокая степень защиты: Корпус прибора имеет класс защиты IP67 и IP69K. Это гарантирует полную герметичность от пыли и возможность мойки оборудования струями воды высокого давления и паром, что является стандартной процедурой на пищевых и фармацевтических производствах.

Простота настройки и диагностики: Устройство оснащено программирующими кнопками для настройки порога срабатывания без использования дополнительного оборудования. Визуализация состояния системы осуществляется через 10-сегментный трехцветный светодиодный индикатор, который отображает текущий расход и заданную уставку.

Надежность электросхемы: Датчик имеет встроенную защиту от переполюсовки питания, короткого замыкания в нагрузке и перегрузки по току. Функция автоматического восстановления после устранения короткого замыкания повышает отказоустойчивость системы.

Практическое применение

Монтаж и интеграция:

Габаритная длина датчика составляет 54,8 мм, длина погружаемой части зонда — 38 мм, а вес — приблизительно 433,5 грамма. Такие размеры и масса облегчают установку в существующие технологические линии. Для выхода на штатный режим работы после подачи питания устройству требуется приблизительно 10 секунд на инициализацию и самодиагностику.

Благодаря стандартному выходу PNP и разъему M12, датчик легко интегрируется в системы автоматизации на базе программируемых логических контроллеров (ПЛК) основных производителей, таких как Siemens, Allen-Bradley, Schneider Electric.

Сравнение с аналогами:

На рынке гигиенических датчиков потока ключевыми игроками, наряду с IFM, являются компании Endress+Hauser, GEMÜ и Bürkert. Модели типа Promass F от Endress+Hauser (корриолисовые расходомеры) или FLOWave (ультразвуковые) предлагают иные принципы измерения и, как правило, более высокую точность, но существенно превосходят SI6700 по стоимости. GEMÜ и Bürkert предлагают решения в аналогичном классе, однако модель SI6700 часто выделяется оптимальным соотношением цены и возможностей для базовых задач контроля наличия потока и его скорости.

Области применения

• Пищевая промышленность: Контроль потока молока, пива, соков, растительных масел и других пищевых жидкостей в системах CIP-мойки и пастеризации
• Фармацевтика: Мониторинг расхода очищенной воды, растворов и газов в технологических линиях, соответствующих стандартам GMP
• Химическая промышленность: Измерение потока агрессивных и чистых химических сред в условиях, требующих частой промывки

Сравнительная таблица характеристик гигиенических датчиков потока

В таблице ниже представлено сравнение SI6700 с аналогичными устройствами от других производителей, чтобы помочь в оценке альтернатив.

Заключение

Датчик потока SI6700 от IFM electronic является надежным решением для задач контроля потока в гигиенических и санитарных применениях. Его ключевые преимущества — это соответствие строгим требованиям к чистоте, высокая степень защиты и устойчивость к частым моечным процедурам. Модель находит свое применение в системах, где требуется надежное и экономичное решение для мониторинга скорости потока жидкостей и газов без необходимости использования высокоточных и дорогостоящих кориолисовых или ультразвуковых расходомеров.
