Индуктивный датчик скорости вращения DI0101 от IFM: принцип работы и технические характеристики

Принцип работы и основные функции

DI0101 от IFM представляет собой индуктивный датчик контроля скорости вращения, который осуществляет бесконтактное измерение скорости вращения металлических объектов. Устройство функционирует на основе регистрации изменений магнитного поля, возникающих при движении металлической цели в зоне чувствительности датчика. При снижении скорости ниже установленного порога срабатывает переключаемый выход.

Ключевой особенностью устройства является функция задержки активации, которая предотвращает ложные срабатывания в течение 12 секунд после включения питания. Это особенно важно в процессе запуска оборудования, когда вращающиеся компоненты еще не достигли номинальной скорости.

Для настройки порога срабатывания устройство оснащено встроенным потенциометром, позволяющим адаптировать чувствительность датчика под конкретные условия эксплуатации без применения дополнительного программного обеспечения или специализированного инструментария.

Технические характеристики и конструктивные особенности

DI0101 демонстрирует широкий диапазон контролируемых скоростей — от 5 до 3600 импульсов в минуту (0,08–60 Гц), что охватывает большинство промышленных применений. Устройство работает от напряжения питания 20–250 В переменного или постоянного тока, что обеспечивает легкую интеграцию в существующие системы автоматизации.

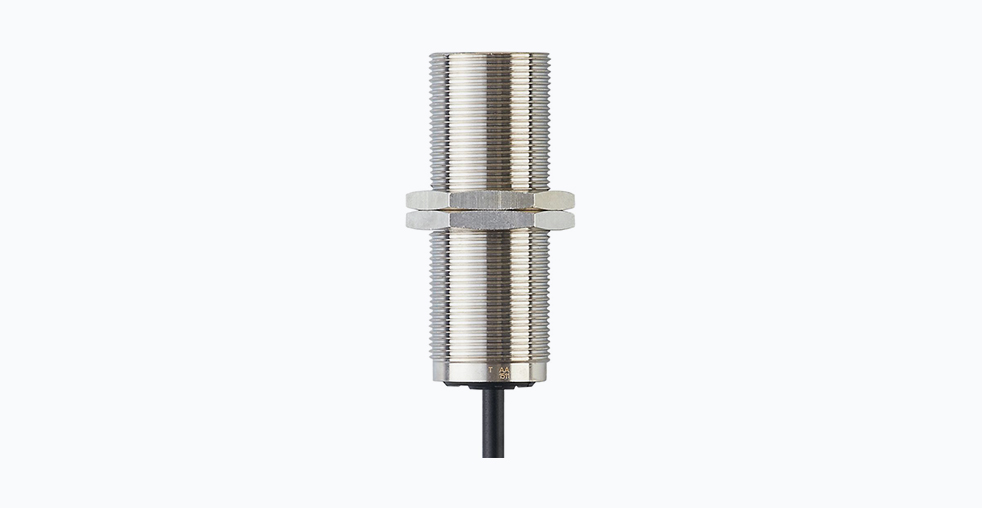

Конструкция датчика включает резьбовой корпус M30×1,5 длиной 80 мм, изготовленный из латуни с защитным покрытием, обеспечивающим устойчивость к коррозии и механическим воздействиям. Степень защиты IP65 и IP67 позволяет эксплуатировать устройство в условиях повышенной запыленности и при временном погружении в воду.

Для визуального контроля состояния устройства на корпусе расположены два светодиодных индикатора, отображающих статус выхода и облегчающих процесс настройки. Подключение осуществляется через кабель длиной 2 метра с полиуретановой изоляцией, устойчивой к истиранию, маслам и химическим веществам.

Монтаж и эксплуатация

Монтаж устройства осуществляется с помощью резьбового соединения M30×1,5, являющегося отраслевым стандартом. Рекомендуемый момент затяжки составляет 50 Н·м, что обеспечивает надежную фиксацию без повреждения корпуса или резьбового соединения. Датчик предназначен для монтажа заподлицо, что минимизирует влияние окружающего металла на рабочие характеристики.

При эксплуатации следует учитывать материал контролируемого объекта. Для различных материалов применяются поправочные коэффициенты: нержавеющая сталь — 0,8; латунь и алюминий — 0,5; медь — 0,4. Это означает, что для алюминиевой цели эффективное расстояние срабатывания уменьшается в два раза.

Хотя устройство имеет защиту от перепутывания полярности, рекомендуется использовать внешний предохранитель для защиты выхода от короткого замыкания и перегрузки по току. Оптимальным решением является применение миниатюрного предохранителя номиналом не более 2 А.

Области применения и практические аспекты

DI0101 находит применение в различных отраслях промышленности, включая машиностроение, пищевую промышленность, конвейерные системы и упаковочное оборудование. Основное назначение устройства — мониторинг скорости вращения валов, двигателей, шестеренок и других металлических компонентов, движение которых требует контроля.

В машиностроении датчик используется для контроля скорости вращения шпинделей станков, в пищевой промышленности — для мониторинга работы транспортерных лент и смесительных установок. В конвейерных системах устройство обеспечивает контроль скорости движения ленты и своевременное обнаружение проскальзывания или остановки.

Высокий показатель наработки на отказ — 461 год — свидетельствует о исключительной надежности компонентов и продуманности конструкции. Устройство демонстрирует устойчивость к вибрациям, перепадам температур и воздействию агрессивных промышленных сред.

Сравнение с аналогами

При сравнении DI0101 с аналогичными устройствами других производителей следует отметить его универсальность по напряжению питания. В отличие от многих конкурентов, работающих только от постоянного напряжения, DI0101 поддерживает работу как от переменного, так и от постоянного тока в широком диапазоне напряжений.

Устройства от Sick серии DZ20 предлагают большее расстояние срабатывания (15 мм для стали), но имеют более ограниченный температурный диапазон. Датчики Omron серии E32 отличаются расширенным нижним пределом detectable скоростей (от 1 имп/мин), но требуют отдельного источника питания.

Рекомендации по выбору и интеграции

При выборе датчика скорости вращения необходимо учитывать несколько критически важных параметров: диапазон измеряемых скоростей, материал контролируемого объекта, условия эксплуатации и требования к интерфейсу подключения.

Для интеграции в существующие системы автоматизации DI0101 предлагает простое решение благодаря прямому подключению к программируемым логическим контроллерам через нормально открытый контакт. Широкий диапазон питающих напряжений устраняет необходимость использования дополнительных преобразователей.

При проектировании системы рекомендуется предусмотреть установку внешнего предохранителя для защиты выходной цепи. Также важно учитывать поправочные коэффициенты для разных материалов целей и обеспечивать правильное расстояние монтажа.

После выполнения монтажных работ или работ, связанных с вмешательством в электрические цепи, рекомендуется провести полную проверку функционирования устройства в рабочих условиях для обеспечения безопасности эксплуатации.
