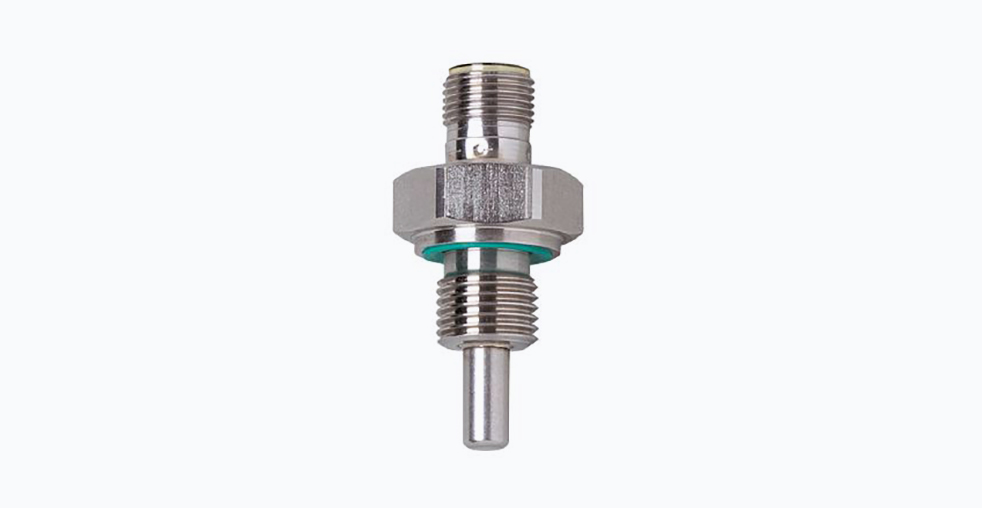

Датчик температуры TM4101 от IFM Electronic: технические характеристики и применение

Значение точного измерения температуры в промышленности

В современных промышленных процессах точное измерение температуры остается критически важным параметром, непосредственно влияющим на качество выпускаемой продукции, энергоэффективность оборудования и безопасность технологических операций. Среди многообразия измерительных приборов выделяется модель TM4101 от IFM Electronic — устройство, сочетающее инновационные инженерные решения с проверенной надежностью в жестких промышленных условиях.

Детальный анализ технических характеристик

Диапазон измерения и точность

Датчик TM4101 охватывает диапазон измерения от -40 до +150°C, что делает его универсальным решением для большинства промышленных применений. Высокая точность измерения обеспечивается использованием высококачественного платинового чувствительного элемента Pt100 класса A.

Механические свойства и конструктивное исполнение

Корпус датчика изготовлен из нержавеющей стали 1.4404/316L, что обеспечивает исключительную коррозионную стойкость в различных агрессивных средах. Зонд диаметром 6 мм обладает оптимальным соотношением прочности и времени отклика. Монтажная длина составляет 25 мм, что соответствует стандартам для многих промышленных применений.

Устройство выдерживает давление до 400 бар — выдающийся показатель для датчиков этого класса. Благодаря такой прочности TM4101 может использоваться в гидравлических системах высокого давления и других применениях с экстремальными давлениями.

Электрические параметры и подключение

Электрическое подключение осуществляется через разъем M12, что соответствует современным промышленным стандартам и обеспечивает простоту монтажа и замены устройства. Контакты разъема имеют позолоченное покрытие, что гарантирует высокую надежность соединения и устойчивость к окислению.

Защищенность от внешних воздействий

Датчик имеет степень защиты IP68/IP69K, что означает его полную защиту от пыли и возможность продолжительного погружения в воду на глубину более 1 метра, а также устойчивость к высокотемпературной мойке под давлением. Это позволяет использовать TM4101 в пищевой промышленности и других отраслях, где требуется регулярная санитарная обработка оборудования.

Инженерные преимущества конструкции

Оптимизированная динамика отклика

Время отклика датчика составляет T05 = 1 с и T09 = 3 с, что обеспечивает быстрое обнаружение изменений температуры процесса. Это особенно важно для систем автоматического регулирования, где задержки в измерении могут снижать эффективность управления.

Устойчивость к вибрациям и механическим воздействиям

TM4101 демонстрирует высокую вибропрочность и ударопрочность. Эти характеристики критически важны для применений в тяжелой промышленности, горнодобывающем оборудовании и других областях с высоким уровнем вибраций.

Продуманное подключение к процессу

Резьбовое соединение G 1/4 обеспечивает простой и надежный монтаж в систему. Момент затяжки составляет 35 Н·м, что позволяет использовать датчик в системах с высоким давлением без риска протечек.

Практическое применение в различных отраслях

Химическая и нефтехимическая промышленность

Благодаря коррозионно-стойким материалам и способности работать при высоких давлениях, TM4101 идеально подходит для применения в химической и нефтехимической промышленности. Датчик может использоваться для измерения температуры агрессивных сред в трубопроводах, реакторах и системах переработки химических веществ.

Пищевая и фармацевтическая промышленность

Соответствие требованиям гигиеничности и возможность мойки под высоким давлением делают TM4101 отличным выбором для пищевой и фармацевтической промышленности. Нержавеющая сталь 316L и степень защиты IP69K обеспечивают соответствие строгим отраслевым стандартам.

Гидравлические системы и машиностроение

Способность работать при давлениях до 400 бар позволяет использовать TM4101 в гидравлических системах тяжелого оборудования, прессов и промышленных машин. Высокая виброустойчивость обеспечивает надежную работу в условиях постоянных механических воздействий, характерных для строительной и сельскохозяйственной техники.

Энергетика и системы климат-контроля

Широкий диапазон измеряемых температур и высокая точность делают этот датчик применимым в системах отопления, вентиляции и кондиционирования, а также в различных энергетических установках, включая тепловые насосы, солнечные коллекторы и системы теплообмена.

Совместимость и интеграционные возможности

Подключение к преобразователям IFM

TM4101 предназначен для подключения к преобразователям IFM Electronic серии TR. Это обеспечивает простоту интеграции в существующие системы автоматизации и гарантирует совместимость по протоколам связи, включая аналоговые интерфейсы 4-20 мА и 0-10 В.

Возможности цифровизации

Хотя TM4101 является аналоговым датчиком, его можно использовать в составе цифровых систем сбора данных при подключении через соответствующие преобразователи с поддержкой цифровых протоколов. Это позволяет осуществлять удаленный мониторинг параметров, диагностику состояния устройства и прогнозирующее обслуживание.

Рекомендации по эксплуатации и обслуживанию

Монтаж и техническое обслуживание

При монтаже датчика важно соблюдать рекомендуемый момент затяжки 35 Н·м для обеспечения герметичности соединения без повреждения резьбы. Для оптимальной работы в жидкостях рекомендуется установка датчика в точке с хорошим потоком среды для обеспечения быстрого отклика на изменения температуры.

Калибровка и поверка

Благодаря использованию высококлассного чувствительного элемента Pt100, датчик сохраняет стабильность характеристик в течение длительного времени. Однако в критичных применениях рекомендуется периодическая поверка. Периодичность поверки рекомендуется устанавливать в соответствии с требованиями конкретного технологического процесса.

Сравнительный анализ с аналогичными устройствами

Инженерная ценность и перспективы применения

Датчик температуры IFM Electronic TM4101 представляет собой результат продуманной инженерной разработки, ориентированной на решение реальных промышленных задач. Его ключевые преимущества — исключительная механическая прочность, высокая точность измерений и универсальность применения — делают его надежным выбором для ответственных применений.

Для технического специалиста важность представляет не только совокупность характеристик устройства, но и его интеграционная совместимость, ремонтопригодность и долговременная стабильность параметров. По этим показателям TM4101 демонстрирует соответствие высоким отраслевым стандартам и может рассматриваться как оптимальное решение для модернизации существующих систем или создания новых проектов в различных отраслях промышленности.

Перспективы применения устройства включают интеграцию в системы автоматизации, использование в условиях повышенных требований к безопасности и надежности, а также применение в отраслях с особыми требованиями к гигиене и коррозионной стойкости.
