Датчик вибрации IFM VKV021: обзор, характеристики и применение

Датчик вибрации IFM VKV021 представляет собой компактное и высокоточное устройство, предназначенное для непрерывного мониторинга состояния критически важного промышленного оборудования. Устройство сочетает в себе передовые измерительные технологии, простоту настройки и долговременную надежность, что делает его предпочтительным выбором для инженеров, занимающихся прогнозным техническим обслуживанием.

Принцип работы и ключевые особенности

В основе датчика VKV021 лежит микроэлектромеханическая система, обеспечивающая высокую точность и стабильность измерений в условиях продолжительной эксплуатации. Устройство измеряет среднеквадратичное значение скорости вибрации в диапазоне от 0 до 25 мм/с, что соответствует требованиям международного стандарта DIN ISO 10816 для промышленного мониторинга вибрации. Частотный диапазон датчика составляет от 10 до 1000 Гц, что позволяет эффективно отслеживать вибрационные характеристики большинства типов вращающегося оборудования.

Важной особенностью VKV021 является комбинация аналогового и дискретного выходных сигналов:

• Аналоговый выход 4–20 мА для непрерывной передачи данных о вибрации в систему управления.
• Дискретный выход PNP типа с токовой нагрузкой до 500 мА для сигнализации о превышении установленного порогового значения.

Такая конфигурация позволяет легко интегрировать датчик как в существующие системы автоматизации технологических процессов, так и в новые комплексы мониторинга.

Технические характеристики

В таблице представлены основные технические параметры датчика вибрации IFM VKV021.

Конструктивные особенности и монтаж

Датчик обладает компактным корпусом с резьбой M8×1,25 для монтажа, что позволяет устанавливать его в условиях ограниченного пространства. Высокая степень защиты IP67 гарантирует надежную работу в запыленных и влажных условиях, а также при воздействии масел и других агрессивных сред.

Электрическое подключение осуществляется через разъем M12, что обеспечивает быстрое и надежное соединение без необходимости использования специального инструмента. Производитель предлагает широкий выбор готовых кабелей с различной конфигурацией разъемов и длиной от 2 до 5 метров.

Габаритные размеры устройства составляют 27 мм в диаметре и 73,1 мм в длину.

Преимущества для инженера и эксплуатации

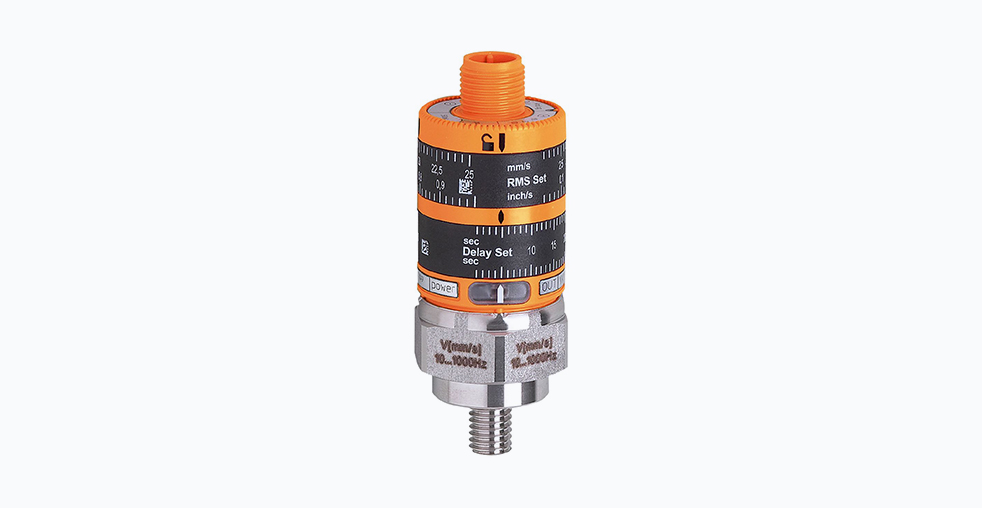

Интуитивная настройка без программного обеспечения. Уникальная особенность VKV021 — два настроечных кольца на корпусе. Первое кольцо отвечает за установку порога срабатывания по среднеквадратичному значению, второе — за время задержки сигнала в диапазоне от 1 до 60 секунд. Это позволяет исключить ложные срабатывания, вызванные переходными процессами, и быстро адаптировать датчик под конкретную задачу без использования компьютера или дополнительного программного обеспечения.

Диагностика и индикация. Два светодиодных индикатора обеспечивают визуальный контроль статуса устройства: зеленый указывает на наличие питания, желтый сигнализирует об аварийной ситуации. Это значительно упрощает ввод в эксплуатацию и оперативное обслуживание оборудования.

Надежность и долговечность. Высокие показатели ударопрочности и вибростойкости, а также широкий температурный диапазон позволяют использовать датчик в самых суровых условиях. Показатель среднего времени наработки на отказ составляет 510 лет, что свидетельствует об исключительной надежности компонента.

Экономическая эффективность. Сочетание доступной стоимости и отсутствия необходимости в техническом обслуживании в течение всего жизненного цикла приводит к значительному снижению эксплуатационных расходов.

Сравнение с аналогами

При выборе датчиков вибрации важно сравнить характеристики устройств различных производителей. Среди аналогов IFM VKV021 можно выделить модели таких компаний, как Hansford Sensors, Wilcoxon Sensing Technologies и PRUFTECHNIK. Датчики Hansford Sensors отличаются широким диапазоном рабочих частот и вариантами исполнения корпуса. Продукция Wilcoxon известна высокой точностью измерений и специализированными решениями для тяжелой промышленности. Датчики PRUFTECHNIK предлагают расширенные функции диагностики и совместимость с различными системами анализа.

IFM VKV021 занимает устойчивую позицию на рынке благодаря сочетанию простоты настройки, надежности и соответствия международным стандартам.

Практическое применение и примеры использования

Датчик VKV021 предназначен для непрерывного контроля вибрации на вращающемся оборудовании. Его высокая точность и надежность делают его идеальным решением для:

• Насосов: раннее обнаружение дисбаланса, кавитации или износа подшипников
• Вентиляторов и воздуходувок: мониторинг дисбаланса, загрязнения лопаток
• Электродвигателей: выявление несоосности, ослабления фундамента, дефектов подшипников
• Компрессоров: контроль вибрации, вызванной механическими неисправностями

Возможность программирования задержки срабатывания особенно полезна для оборудования, которое при пуске может кратковременно проходить через резонансные зоны.

Заключение

Датчик вибрации IFM VKV021 представляет собой законченное решение для предиктивного обслуживания. Он сочетает соответствие международным стандартам, высокую точность и повторяемость измерений, простоту монтажа и настройки непосредственно на месте, надежность в тяжелых условиях эксплуатации и универсальность выходных сигналов для интеграции в любую систему управления.

Для технического специалиста этот датчик предлагает редкое сочетание простоты использования и технической сложности, позволяя эффективно решать задачи мониторинга состояния оборудования без излишних затрат и сложностей.
