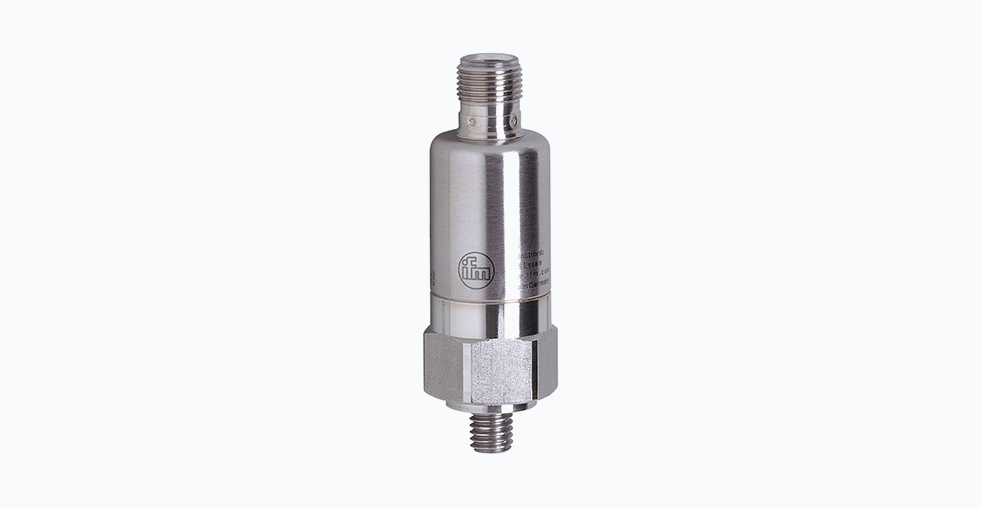

Датчик вибрации VTV122 от IFM Electronic: характеристики и применение

Датчик вибрации VTV122 от IFM Electronic представляет собой микроэлектромеханическую систему, созданную для точного мониторинга вибрационного состояния промышленного оборудования. Устройство сочетает высокую точность измерений, надежность в сложных условиях эксплуатации и простоту интеграции в существующие системы контроля.

Технические характеристики и конструктивные особенности

Ключевые параметры

Диапазон измерения вибрации составляет от 0 до 25 миллиметров в секунду по среднеквадратичному значению. Частотный диапазон охватывает от 10 до 1000 герц, что включает основные частоты, характерные для большинства промышленных механизмов.

Выходной сигнал реализован как аналоговый токовый выход 4–20 миллиампер, обеспечивающий совместимость с большинством систем промышленной автоматизации. Точность измерения составляет не более ±3 процентов от конечного значения, при этом повторяемость результатов находится в пределах менее 0,5 процента.

Конструкция и материалы

Корпус датчика изготовлен из нержавеющей стали марки 1.4404 или 316L, что обеспечивает устойчивость к коррозии, механическим воздействиям и агрессивным промышленным средам. Степень защиты по стандарту IP67, IP68 и IP69K позволяет использовать устройство в условиях повышенной влажности, запыленности и даже при интенсивной мойке оборудования высокого давления.

Электропитание и подключение

Датчик функционирует от напряжения от 9,6 до 32 вольт постоянного тока, что обеспечивает совместимость со стандартными промышленными источниками питания. Подключение осуществляется через разъем типа M12, что упрощает процесс монтажа и последующего обслуживания устройства.

Применение в промышленности

Соответствие стандартам

Датчик разработан в соответствии с требованиями международного стандарта ISO 10816, который регламентирует оценку вибрационного состояния машин по скорости вибрации. Это делает устройство подходящим решением для мониторинга оборудования, где критически важны точность измерений и соответствие международным нормам.

Примеры использования

Основные области применения включают промышленные двигатели и насосы, где мониторинг вибрации позволяет выявить дисбаланс, несоосность или износ подшипников на ранних стадиях. В энергетическом оборудовании, таком как турбины, генераторы и вентиляторы, датчик обеспечивает непрерывный контроль для предотвращения серьезных отказов. Транспортные системы, включая конвейеры и редукторы в логистических и производственных линиях, также выигрывают от использования данного устройства.

Преимущества для инженеров и специалистов

Надежность и долговечность

Средняя наработка на отказ датчика составляет 881 год, что демонстрирует исключительную надежность устройства. Этот показатель достигается за счет применения качественных материалов и передовых технологий в производственном процессе.

Простота монтажа и настройки

Устройство не требует подключения к персональному компьютеру или использования специального программного обеспечения для базовой настройки. Это значительно сокращает время ввода в эксплуатацию и упрощает интеграцию в существующие системы управления. В комплект поставки входят установочные винты с резьбой 1/4′-28 UNF и M8×1,25 миллиметра, что обеспечивает гибкость монтажа на различные типы поверхностей.

Устойчивость к экстремальным условиям

Датчик сохраняет работоспособность в температурном диапазоне от –30 до +125 градусов Цельсия, что позволяет использовать его в самых суровых условиях, включая холодильные установки и металлургическое производство.

Сравнение с аналогами

Среди датчиков вибрации IFM Electronic модель VTV122 занимает устойчивую позицию благодаря балансу точности, надежности и простоты использования. Для сравнения, модель VVB020 предлагает более широкий диапазон измерения от 0 до 45 миллиметров в секунду и расширенный частотный диапазон от 2 до 10000 герц, но имеет более высокую стоимость, что может быть избыточным для многих стандартных применений.

При сравнении с продукцией других производителей, таких как Hansford Sensors и SKF, датчики IFM демонстрируют сопоставимые технические характеристики, но отличаются конструктивными особенностями подключения и монтажа.

Таблица демонстрирует ключевые технические характеристики и особенности подключения различных моделей датчиков вибрации.

Советы по эксплуатации и интеграции

Монтаж

Для обеспечения оптимальной точности измерений важно правильно затянуть установочный винт с моментом 8 ньютон-метров. Это гарантирует надежный контакт с контролируемой поверхностью и минимизирует потенциальные погрешности измерения.

Подключение

Рекомендуется использовать экранированные кабели для подключения датчика к системе управления, чтобы избежать воздействия электромагнитных помех и искажений сигнала. Специализированные разъемы, такие как E11145 прямого типа и E11510 углового типа, обеспечивают надежное соединение в различных условиях монтажа.

Электромагнитная совместимость

Датчик соответствует строгим стандартам электромагнитной совместимости, включая устойчивость к электростатическим разрядам до 4 киловольт при контактном разряде и 8 киловольт при воздушном разряде, импульсным помехам до 2 киловольт и кондуктивным радиочастотным помехам до 10 вольт. Эти характеристики позволяют использовать устройство в условиях сильных электромагнитных воздействий.

Дополнительные технические аспекты

Микроэлектромеханическая система датчика включает в себя чувствительный элемент, основанный на технологии кремниевых акселерометров, что обеспечивает высокую стабильность параметров в течение всего срока службы. Конструкция устройства предусматривает защиту от переполюсовки питания и кратковременных перегрузок по напряжению.

Для специалистов, занимающихся техническим обслуживанием и мониторингом оборудования, данный датчик предоставляет возможность организации системы предиктивного обслуживания, позволяющей предотвращать дорогостоящие простои и повышать общую эффективность производственных процессов.

Интеграция устройства в системы промышленного интернета вещей возможна через преобразователи сигнала и шлюзы, поддерживающие стандартные промышленные протоколы связи. Это позволяет создавать комплексные системы мониторинга состояния оборудования с возможностью удаленного доступа к данным и анализа тенденций изменения вибрационных характеристик.
