Датчики IFM M18: типы, характеристики и применение

Техническое разнообразие и особенности конструкции
Индуктивные датчики

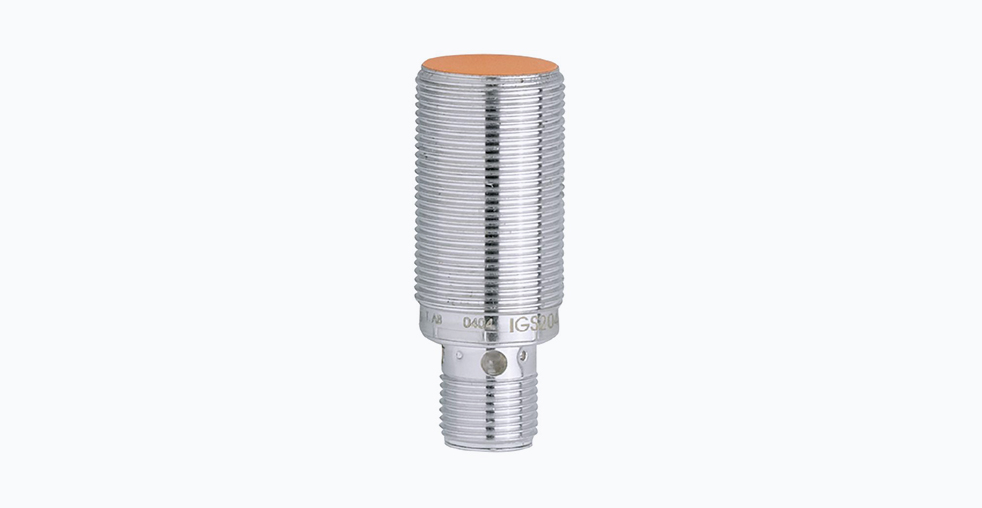

Индуктивные датчики IFM в корпусе M18 представляют собой высокоточные устройства бесконтактного определения положения металлических объектов. Эти датчики характеризуются расстоянием срабатывания от 5 до 12 мм в зависимости от конкретной модели. Конструктивно они выполнены в цилиндрическом корпусе с резьбой M18, что обеспечивает простоту монтажа и надежность крепления даже в условиях повышенной вибрации.
Отличительной особенностью индуктивных датчиков IFM является применение позолоченных контактов, что значительно повышает надежность электрического соединения и устойчивость к окислению. Материал корпуса обычно изготавливается из латуни с покрытием из белой бронзы, а активная поверхность — из полибутилентерефталата оранжевого цвета, что обеспечивает высокую стойкость к механическим воздействиям и агрессивным промышленным средам.
Фотоэлектрические датчики
Фотоэлектрические датчики IFM серии OG в корпусе M18 предлагают расширенные возможности для обнаружения объектов различных типов и материалов. Эти устройства доступны в нескольких модификациях:
- Диффузные датчики для непосредственного обнаружения объектов по отраженному сигналу
- Рефлекторные датчики с использованием отражателя для регистрации объектов, прерывающих луч
- Сквозные датчики, состоящие из отдельного передатчика и приемника, для максимальной точности и надежности
Особенностью современных фотоэлектрических датчиков IFM является интеграция с технологией IO-Link, которая позволяет осуществлять непрерывное измерение расстояния в процессе работы и простое программирование точек переключения. Это обеспечивает гибкость настройки и возможность адаптации к изменяющимся технологическим условиям.
Емкостные и ультразвуковые датчики
Помимо индуктивных и фотоэлектрических, IFM предлагает емкостные датчики в корпусе M18, предназначенные для обнаружения как металлических, так и неметаллических объектов, включая жидкости и сыпучие материалы.
Ультразвуковые датчики IFM в форм-факторе M18 отличаются исключительно малой мертвой зоной и расстоянием обнаружения до 2,2 м, что обычно достигается только устройствами значительно большего размера. Эти датчики надежно работают даже при сильном загрязнении и могут использоваться в приложениях, где фотоэлектрические сенсоры достигают своих пределов.
Сравнительная таблица типов датчиков IFM M18
Тип датчика | Принцип действия | Дистанция срабатывания | Обнаружаемые материалы | Температурный диапазон |
---|---|---|---|---|
Индуктивный | Электромагнитное поле | 5-12 мм | Металлы | -25…+70°C |
Фотоэлектрический | Световой луч | До 15 м | Любые материалы | -40…+70°C |
Емкостной | Электрическое поле | До 15 мм | Металлы, неметаллы, жидкости | -25…+70°C |
Ультразвуковой | Звуковые волны | До 2,2 м | Большинство твердых материалов | -25…+70°C |
Ключевые технические характеристики и параметры выбора
При выборе датчиков M18 от IFM специалисты должны учитывать ряд критически важных параметров, определяющих возможность применения устройств в конкретных условиях.
Электрические параметры
Датчики IFM M18 обычно работают от напряжения 10-30 В постоянного тока для DC-моделей или от переменного тока для AC-моделей. Потребляемый ток обычно не превышает 10 мА, что свидетельствует об энергоэффективности устройств.
Выходные цепи могут иметь различные конфигурации: PNP или NPN транзисторные выходы, с нормально разомкнутыми или нормально замкнутыми контактами. Максимальный ток нагрузки коммутационных выходов постоянного тока составляет обычно 100 мА при падении напряжения не более 2,5 В.
Частотные характеристики
Частота переключения является важным параметром для применений, связанных с высокоскоростными процессами. Для индуктивных датчиков IFM M18 этот показатель достигает 500-2000 Гц в зависимости от модели, что позволяет использовать их в высокоскоростных приложениях, таких как подсчет объектов на конвейерных лентах или контроль скорости вращения.
Механические и эксплуатационные характеристики
Датчики IFM M18 характеризуются высокой степенью защиты IP65, IP67 или даже выше, что обеспечивает надежную работу в условиях воздействия пыли, влаги и других неблагоприятных факторов.
Диапазон рабочих температур для большинства моделей составляет -25…+70°C или даже -25…+80°C, что позволяет применять их в различных климатических условиях.
Конструкция предусматривает различные варианты монтажа: заподлицо или незаподлицо, что расширяет возможности установки в зависимости от требований применения.
Практические аспекты применения и монтажа
Особенности монтажа
Монтаж датчиков IFM M18 благодаря их цилиндрической форме и стандартной резьбе не представляет значительных сложностей. Однако следует учитывать ряд нюансов:
При монтаже индуктивных датчиков заподлицо обеспечивается защита от механических повреждений, но несколько уменьшается расстояние срабатывания.
Для обеспечения максимальной эффективности фотоэлектрических датчиков важно правильно ориентировать их относительно объектов обнаружения и источников помех.
Электрическое подключение осуществляется через разъемы M12 или M8, что обеспечивает надежность соединения и быстроту подключения и отключения.
Совместимость и интеграция
Датчики IFM M18 отличаются высокой степенью совместимости с различными системами автоматизации. Поддержка IO-Link для многих моделей обеспечивает простоту интеграции в современные промышленные системы. Это позволяет не только передавать дискретные сигналы, но и осуществлять непрерывный мониторинг параметров, удаленную диагностику и настройку устройств.
Преимущества и уникальные особенности
Технологические инновации
Датчики IFM M18 включают ряд технологических инноваций, выделяющих их на фоне аналогов других производителей:
Вибрирующий звукопреобразователь в ультразвуковых датчиках, уменьшающий отложение грязи и обеспечивающий стабильность работы в загрязненных условиях.
Позолоченные контакты в разъемных соединениях, повышающие надежность и долговечность электрических подключений.
Расширенные диагностические возможности через IO-Link, включая счетчик рабочих часов и мониторинг качества эхо-сигнала.
Надежность и долговечность
Показатель MTTF для датчиков IFM M18 достигает высоких значений, что свидетельствует об исключительной надежности компонентов. Это достигается за счет применения качественных материалов, строгого контроля производства и комплексного тестирования продукции.
Датчики имеют встроенную защиту от короткого замыкания, перегрузки по току и переполюсовки, что значительно снижает риск выхода устройств из строя по причине ошибок подключения или внештатных ситуаций в электрических цепях.
Практические рекомендации по выбору и применению
Критерии выбора
При выборе датчика IFM M18 для конкретного применения следует учитывать:
Материал обнаруживаемого объекта: для металлов подходят индуктивные датчики, для неметаллических объектов — фотоэлектрические, емкостные или ультразвуковые.
Требуемая дистанция срабатывания: индуктивные датчики обеспечивают расстояние до 12 мм, тогда как фотоэлектрические и ультразвуковые — значительно больше.
Условия эксплуатации: наличие загрязнений, вибраций, температурные режимы.
Требования к скорости срабатывания: для высокоскоростных процессов необходимы датчики с максимальной частотой переключения.
Необходимость аналогового выхода или цифрового интерфейса: для задач измерения расстояния предпочтительны датчики с IO-Link.
Оптимизация эксплуатации
Для обеспечения длительной и надежной работы датчиков IFM M18 рекомендуется:
Регулярно проводить визуальный осмотр на предмет механических повреждений и загрязнений оптических элементов.
Периодически проверять надежность электрических соединений и креплений.
Использовать защитные аксессуары, такие как кожухи и козырьки, в условиях возможных механических воздействий или агрессивных сред.
Применять экранированные кабели в условиях повышенных электромагнитных помех.
Заключение
Датчики IFM в корпусе M18 представляют собой технологически продвинутые решения, сочетающие компактные размеры с расширенными функциональными возможностями. Широкий модельный ряд, включающий индуктивные, фотоэлектрические, емкостные и ультразвуковые сенсоры, позволяет подобрать оптимальное решение для практически любой задачи промышленной автоматизации.
Высокие технические характеристики, надежность, устойчивость к неблагоприятным воздействиям и поддержка современных промышленных интерфейсов делают эти датчики предпочтительным выбором для специалистов, стремящихся создавать эффективные и устойчивые системы автоматизации.
Благодаря постоянному развитию и внедрению инноваций, IFM продолжает укреплять свои позиции на рынке промышленных сенсоров, предлагая продукты, которые не только соответствуют текущим требованиям, но и учитывают будущие тенденции промышленной автоматизации.
Интеграция датчиков IFM M18 в современные производственные системы позволяет не только повысить эффективность отдельных технологических процессов, но и создать единое информационное пространство предприятия, необходимое для реализации концепций Индустрии 4.0 и цифровой трансформации промышленности.
