Датчики давления



Инженерное назначение
Датчики давления IFM применяются в гидравлических и пневматических контурах машин для контроля фактического давления, выявления утечек, кавитации и деградации насосов, а также для подтверждения готовности исполнительных механизмов к безопасной работе. В типовых схемах безопасности они используются как источник диагностического сигнала для ПЛК/контроллера: при падении давления ниже допуска выполняется блокировка запуска и предотвращается неконтролируемый пуск (например, при недостаточном давлении в контуре зажима, смазки, тормозной системы или пневмоподвода). При превышении уставок давление используется для аварийного останова/перевода в безопасное состояние, чтобы исключить разрыв рукавов, гидроудар и механические повреждения узлов. В автоматизированных рабочих зонах датчик давления также выполняет роль технологического interlock-сигнала для защиты при работе с подвижными механизмами и обеспечения безопасной эксплуатации оборудования.
Линейка продукции
- Примеры позиций из каталога IFM: PN2514

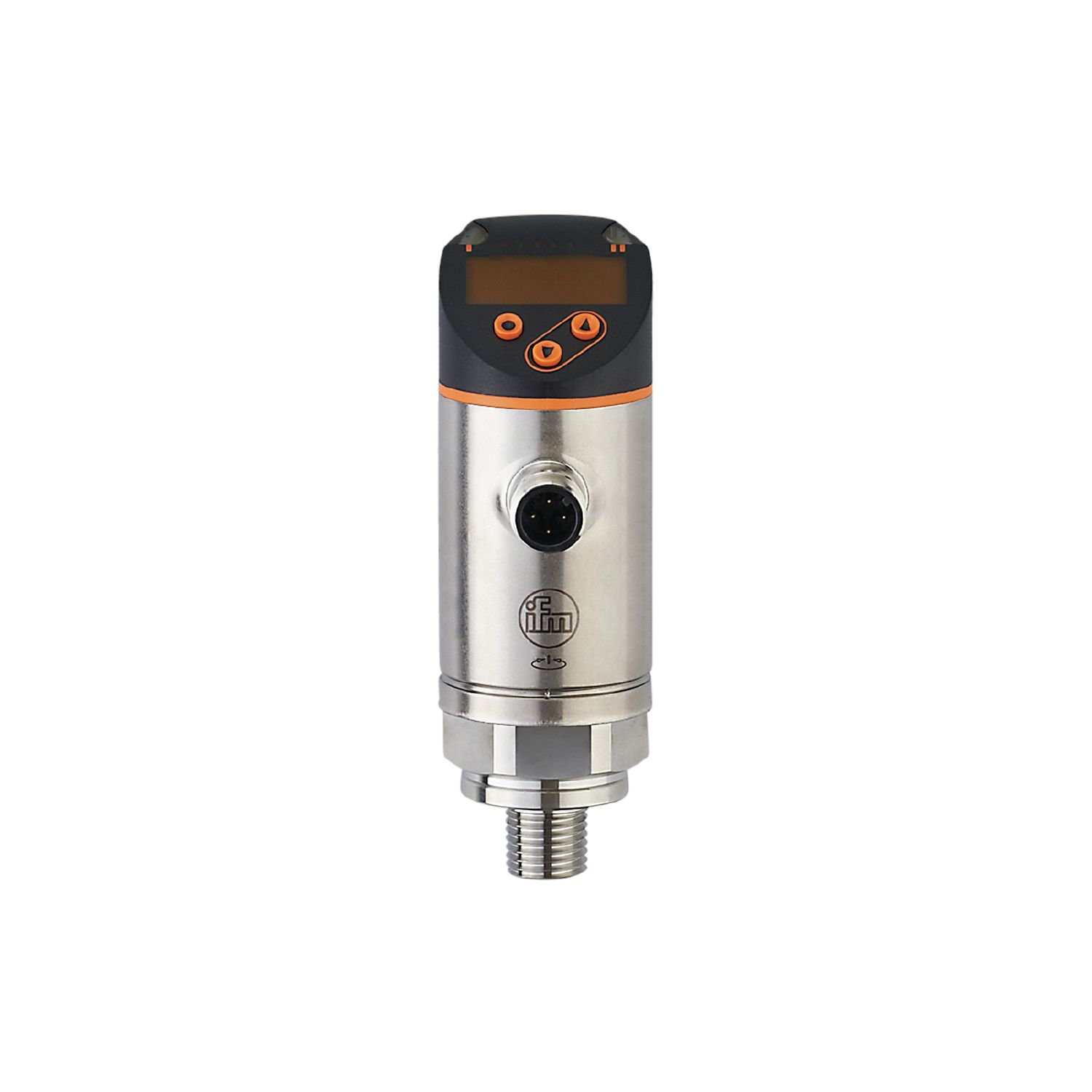

- Примеры позиций из каталога IFM: PN7694
- Примеры позиций из каталога IFM: PH5007
Области применения
- Гидростанции прессов, листогибов и зажимных устройств
- Пневмоприводы упаковочных и сборочных линий
- Контуры смазки/СОЖ, контроль фильтров и перепада давления
- Насосные агрегаты и технологические трубопроводы
- Системы с interlock-логикой для предотвращения пуска при недопустимом давлении
Датчики уровня



Инженерное назначение
Датчики уровня IFM используются для контроля наличия и уровня жидкостей в баках и емкостях машин (СОЖ, смазка, гидрожидкость, моющие растворы), а также в технологических резервуарах. В машинной безопасности их роль часто связана с предотвращением опасных режимов: блокировка запуска насосов при недостаточном уровне (защита от «сухого хода» и перегрева), предотвращение перелива с последующим попаданием жидкости в зоны привода/электрики, а также подтверждение безопасного состояния перед запуском цикла (например, наличие рабочей жидкости в системе охлаждения/промывки). При работе оборудования с подвижными механизмами и в автоматизированных рабочих зонах датчик уровня формирует сигнал в ПЛК для interlock-логики и аварийной остановки, снижая риск повреждения узлов и опасного воздействия на персонал (скольжение, утечки, нарушение изоляции, остановы из-за кавитации).
Линейка продукции
- Примеры позиций из каталога IFM: LMT100
- Примеры позиций из каталога IFM: LR3000
- Примеры позиций из каталога IFM: LR8000
Области применения
- Баки СОЖ и смазки станков с ЧПУ
- Резервуары моющих растворов и CIP-узлы
- Контроль уровня в технологических емкостях и буферных баках
- Системы охлаждения силовой электроники и приводов
- Сигналы подтверждения готовности среды для безопасного пуска
Датчики расхода



Инженерное назначение
Датчики расхода IFM применяются для подтверждения циркуляции и контроля расхода технологических сред (вода, водно-гликолевые смеси, масла, охлаждающие жидкости) в системах охлаждения, смазки и подачи. Для безопасной эксплуатации машин расход часто используется как ключевой параметр interlock: запуск энергонасыщенных узлов (шпиндели, лазерные источники, силовые преобразователи, сварочные головки) допускается только при наличии минимального потока, исключающего перегрев и разрушение компонентов. При падении расхода ниже уставки сигнал направляется в ПЛК для остановки/перевода в безопасное состояние, что снижает риск пожара, термоповреждений и аварийных остановов с опасными последствиями в зоне подвижных механизмов. Дополнительно контроль расхода позволяет обнаруживать засоры, деградацию насосов и утечки, повышая предсказуемость обслуживания без выхода за безопасные пределы процесса.
Линейка продукции
- Примеры позиций из каталога IFM: SU7000
- Примеры позиций из каталога IFM: SU8021
- Примеры позиций из каталога IFM: SU6030
Области применения
- Контуры охлаждения станков, лазерных и сварочных установок
- Системы подачи СОЖ и смазочно-охлаждающих эмульсий
- Циркуляционные контуры гидростанций и теплообменников
- Контроль потока в технологических трубопроводах
- Interlock-цепи «пуск только при наличии расхода»
Датчики температуры



Инженерное назначение
Датчики температуры IFM используются для мониторинга тепловых режимов узлов машин и технологических сред: контроль нагрева подшипников, редукторов, гидросистем, шкафов управления и теплоносителей. В контексте безопасности машин температура является параметром, напрямую связанным с риском возгорания, разрушения изоляции, деградации смазки и заклинивания механизмов. Поэтому датчики применяются для сигнализации и аварийных блокировок: при превышении допустимых температур формируются команды на останов/снижение нагрузки и перевод оборудования в безопасное состояние, предотвращая опасные ситуации при работе с подвижными механизмами и в автоматизированных рабочих зонах. Также контроль температуры позволяет подтвердить готовность процесса (например, допустимый диапазон температуры среды) перед запуском цикла, исключая неконтролируемый пуск при нештатном тепловом состоянии системы.
Линейка продукции

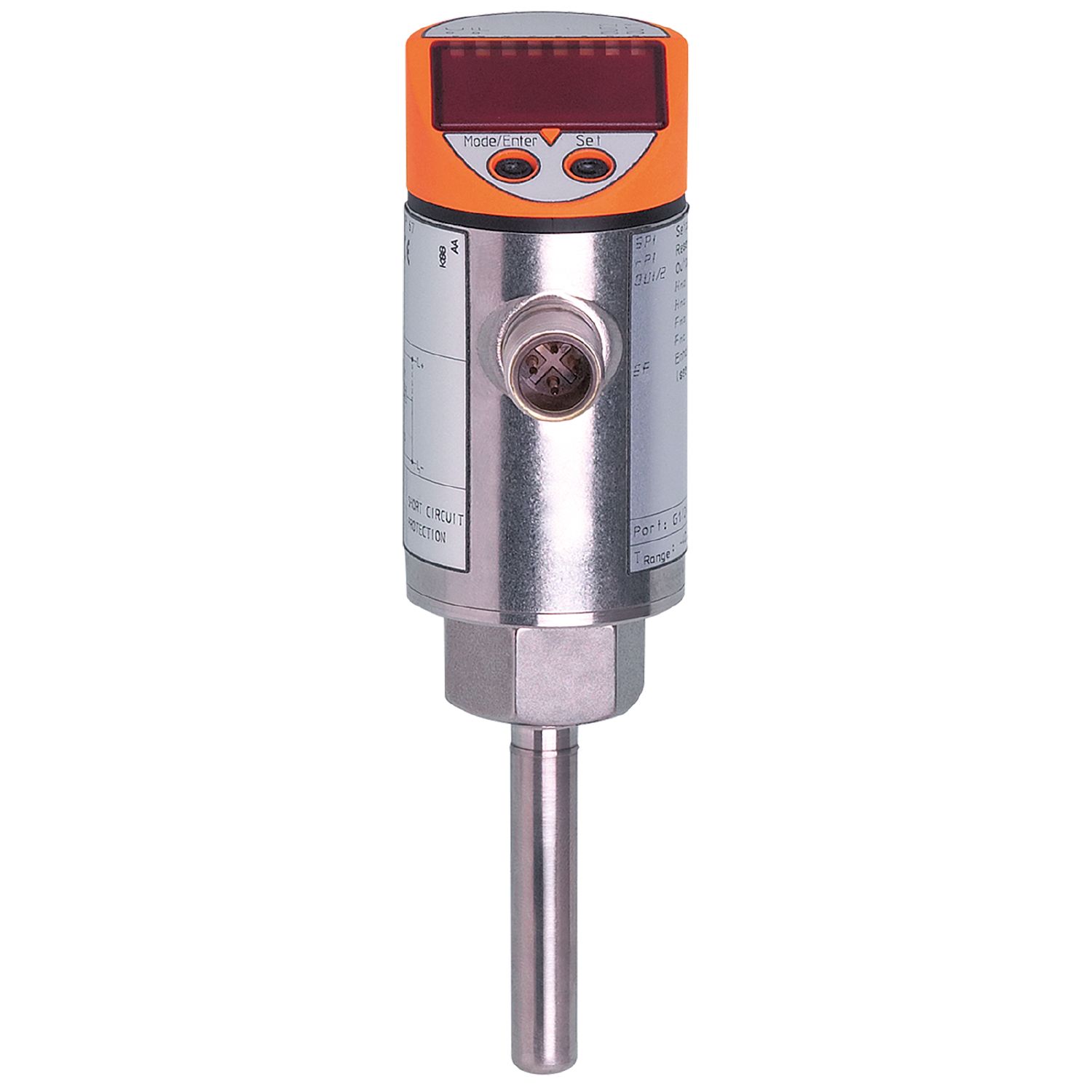

- Примеры позиций из каталога IFM: TN7531
- Примеры позиций из каталога IFM: TN2415

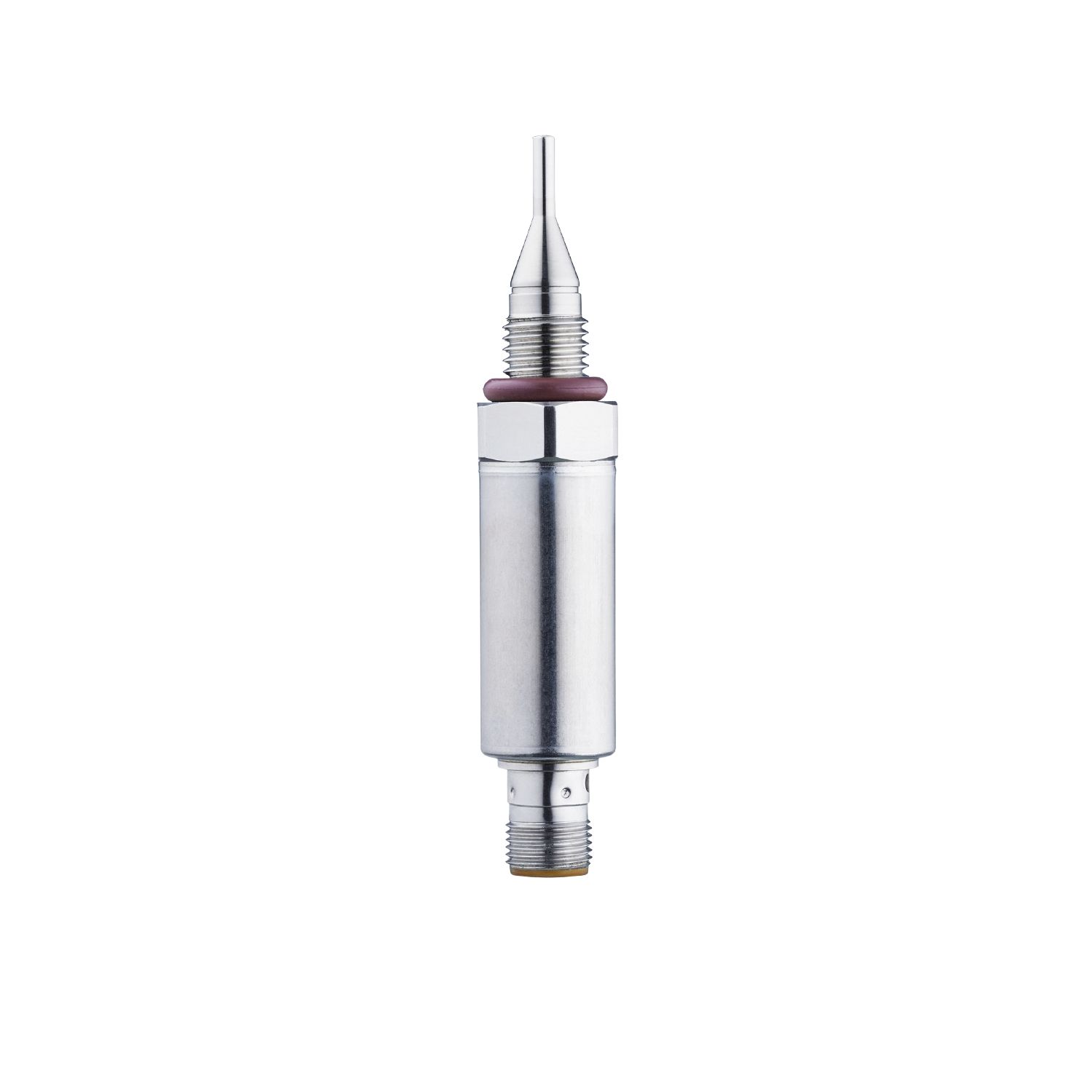

- Примеры позиций из каталога IFM: TA1102
Области применения
- Контроль температуры масла и гидрожидкости в гидростанциях
- Мониторинг охлаждающих контуров силовой электроники
- Тепловой контроль редукторов, подшипниковых узлов и приводов
- Шкафы управления и распределительные устройства
- Interlock-логика по перегреву для безопасного останова
Аналитические датчики



Инженерное назначение
Аналитические датчики IFM применяются для контроля параметров качества технологических сред (например, электропроводности) в процессных линиях, водоподготовке и моечных контурах. Для безопасной эксплуатации оборудования такие измерения используются как условие допуска процесса: при выходе параметра за пределы допуска формируется сигнал в систему управления для блокировки запуска, остановки или перевода установки в безопасный режим. Это снижает риск коррозионного разрушения узлов, повреждения уплотнений, появления отложений и отказов, которые могут привести к утечкам, перегреву и опасным ситуациям в зоне подвижных механизмов. В автоматизированных рабочих зонах аналитические датчики также поддерживают стабильность процесса и предотвращают неконтролируемый пуск при неподготовленной или несоответствующей среде (например, при незавершенном промывочном цикле или неправильной концентрации раствора).
Линейка продукции
- Примеры позиций из каталога IFM: LDL101
- Примеры позиций из каталога IFM: LDL200
- Примеры позиций из каталога IFM: LDL220
Области применения
- Контроль промывочных циклов и разделение фаз в технологических линиях
- Водоподготовка и контроль качества воды для оборудования
- Процессные трубопроводы в пищевых и химических производствах
- Контуры повторного использования воды и мониторинг загрязнений
- Interlock-условия «пуск только при параметрах среды в допуске»
Часто задаваемые вопросы
1. Как выбрать тип выходного сигнала датчика: дискретный, аналоговый или цифровой?
Ответ: Для защитных блокировок и межблокировок чаще применяют дискретный выход, так как он однозначно фиксирует достижение порога и проще диагностируется в ПЛК. Аналоговый выход нужен, когда требуется непрерывный контроль параметра и регулирование. Цифровой обмен применяют для расширенной диагностики, параметрирования и передачи нескольких значений по одному каналу.
2. Как датчик давления используется для предотвращения неконтролируемого пуска машины?
Ответ: В схемах interlock контроллер разрешает запуск цикла только при подтвержденном давлении в контуре (например, зажим, смазка, тормоз). Если давление ниже уставки, запуск блокируется, чтобы исключить движение механизмов без удержания/смазки. При падении давления в процессе работы формируется команда на останов или перевод в безопасное состояние, предотвращая опасное движение и повреждение узлов.
3. Какие типовые ошибки монтажа датчиков давления приводят к ложным срабатываниям?
Ответ: Частые причины — установка в зоне пульсаций без демпфирования, неверное расположение относительно насосов, отсутствие развязки от вибрации, завоздушивание импульсной линии и неправильный выбор диапазона измерения. Также влияют электромагнитные помехи при прокладке кабеля рядом с силовыми линиями. Для снижения ложных срабатываний важны корректная точка отбора и фильтрация сигнала в ПЛК.
4. Как выбрать диапазон измерения давления, чтобы сохранить и точность, и ресурс?
Ответ: Диапазон должен перекрывать рабочее давление с учетом кратковременных пиков, гидроударов и режимов пуска/остановки. Слишком «узкий» диапазон повышает риск перегрузки и отказа, а слишком «широкий» ухудшает разрешение и стабильность контроля порогов. Практика — закладывать запас по максимальному давлению и отдельно оценивать пиковые события по данным эксплуатации.
5. Чем отличается контроль предельного уровня от непрерывного, и что выбирать для interlock?
Ответ: Предельный контроль фиксирует достижение минимального/максимального уровня и удобен для блокировок «разрешить/запретить». Непрерывный контроль дает значение уровня для регулирования и диагностики, но требует правильной обработки сигнала. Для interlock в системах безопасности обычно достаточно предельного контроля (минимум для защиты насоса, максимум для защиты от перелива), а непрерывный применяют для оптимизации процесса и раннего предупреждения.
6. Где правильнее измерять температуру: в среде или на корпусе узла?
Ответ: Это зависит от предотвращаемого риска. Для защиты процесса охлаждения измеряют температуру среды (жидкости/теплоносителя), чтобы подтвердить эффективность теплообмена. Для защиты узла (подшипник, корпус редуктора) важнее температура вблизи источника тепла, чтобы обнаружить механический дефект или недостаток смазки. Часто используют оба подхода: среда — для interlock по циркуляции, узел — для диагностики состояния и аварийных порогов.
7. Как уменьшить влияние помех на аналоговые сигналы датчиков в промышленной сети?
Ответ: Важно разносить сигнальные и силовые кабели, применять экранирование и правильное заземление, а также обеспечивать качественные разъемы и герметичность. Для длинных линий полезно использовать токовые петли и корректно выбирать входные модули. На уровне ПЛК применяют фильтрацию и контроль обрыва/короткого замыкания. Также снижает проблемы переход на цифровой обмен, когда диагностика и параметрирование доступны без потери устойчивости сигнала.
8. Что учитывать при выборе степени защиты и материалов корпуса датчика?
Ответ: Учитывают наличие воды, масел, моющих растворов, возможные химические воздействия и режимы мойки под давлением. Материал корпуса и уплотнения должны быть совместимы со средой и температурой, иначе возрастает риск утечек и отказов. Важна и механическая стойкость к вибрации/удару, поскольку некорректный монтаж в зоне вибрации может привести к разгерметизации и появлению опасных условий вблизи движущихся частей и электрики.
