Датчики контраста SICK: Высокоточное обнаружение меток для промышленной автоматизации

Принцип работы и ключевые особенности

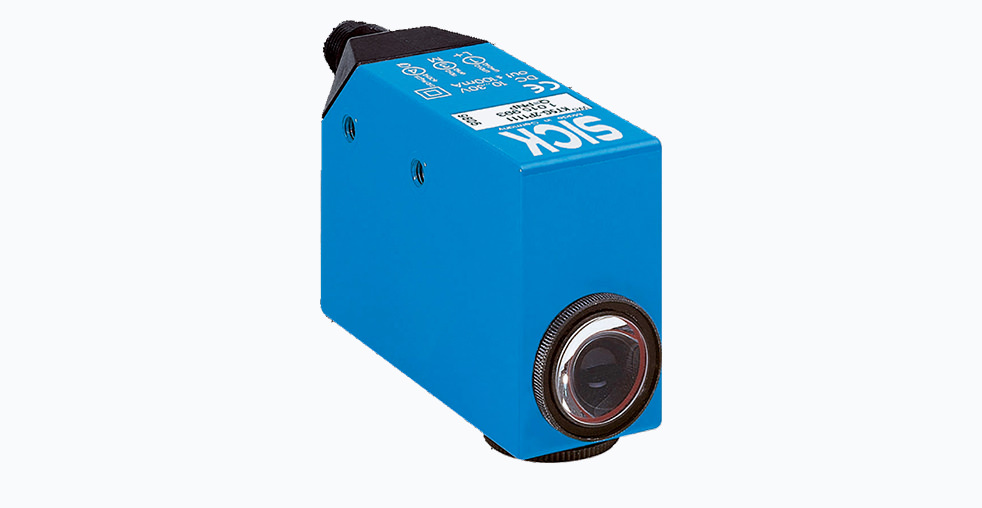

Датчики контраста SICK представляют собой высокотехнологичные оптические устройства, предназначенные для надежного обнаружения контрастных меток на различных поверхностях. Их работа основана на анализе отраженного светового сигнала от поверхности объекта и сравнении его с заранее запрограммированными эталонными значениями. В отличие от стандартных фотоэлектрических датчиков, они способны различать до 30 градаций серого и точно определять разницу в контрастности даже при минимальных различиях в цвете или яркости.

Одной из ключевых инноваций датчиков SICK является использование трехцветных светодиодов (RGB), которые позволяют адаптироваться к различным цветам меток и фона без необходимости замены оборудования. Это особенно ценно в производственных условиях, где часто происходит смена продукции или материалов. Датчик автоматически выбирает оптимальный цвет излучения (красный, зеленый или синий) для достижения максимального контраста между меткой и фоном.

Важной особенностью современных моделей является возможность динамического и статического обучения, которое позволяет быстро настроить датчик под конкретные условия эксплуатации. Это может осуществляться как вручную, так и автоматически, в том числе без остановки производственного процесса.

Технические характеристики и модельные ряды

Датчики контраста SICK отличаются широким разнообразием моделей, каждая из которых предназначена для решения специфических задач. Среди наиболее значимых серий можно выделить следующие:

Серия KT5 — универсальные датчики для упаковочной промышленности. Они предлагают рабочие расстояния 10, 20 или 40 мм с допуском ±3 мм, частоту переключения до 10 кГц и возможность выбора между PNP/NPN выходами. Некоторые модели оснащены шкальными дисплеями для визуализации уровня контраста.

Серия KT8 включает в себя два исполнения: с лазером (KT8L) и с CAN-интерфейсом (KT8 CAN). Лазерные модели обеспечивают обнаружение меток размером до 1×1 мм на расстоянии до 800 мм, а устройства с CAN-интерфейсом позволяют интегрировать датчик в систему управления оборудованием для диагностики и параметризации.

Серия KT10 — высокоскоростные датчики, разработанные для печатной промышленности. Они характеризуются частотой срабатывания до 25 кГц и точным обнаружением меток на высоких скоростях.

Серия с оптоволоконными кабелями предназначена для работы в условиях ограниченного пространства, где использование стандартных датчиков невозможно из-за их габаритов.

Таблица: Сравнение основных серий датчиков контраста SICK

Конструктивные особенности и условия эксплуатации

Датчики контраста SICK обладают прочным металлическим корпусом (обычно из цинка), что обеспечивает их механическую стойкость и защиту от воздействия внешних факторов. Степень защиты IP67 и IP69K позволяет использовать их в тяжелых условиях, включая помещения с повышенной влажностью, запыленностью или необходимостью частой мойки оборудования.

Электрические характеристики включают широкий диапазон питающих напряжений (обычно 10-30 В постоянного тока), что делает их совместимыми с большинством промышленных систем управления. Выходные сигналы могут быть как дискретными (PNP/NPN), так и аналоговыми (0.3…10 мА или 0.15…6 В), что предоставляет гибкость в интеграции с различными контроллерами.

Важным параметром является форма и ориентация светового пятна. Например, прямоугольное световое пятно с горизонтальной или вертикальной ориентацией позволяет более точно настраивать датчик на конкретную метку, улучшая точность и надежность обнаружения.

Практическое применение и примеры использования

Датчики контраста SICK находят применение в различных отраслях промышленности, где требуется точное и надежное обнаружение меток или цветовых различий. Среди наиболее характерных примеров можно выделить:

• Печатная и упаковочная промышленность: обнаружение печатных меток для точного позиционирования при резке, складывании или нанесении этикеток. Высокая скорость срабатывания (до 25 кГц) позволяет использовать датчики на высокоскоростных линиях.
• Пищевая промышленность: проверка наличия этикеток на бутылках или банках, обнаружение акцизных марок, контроль наличия крышек.
• Фармацевтическая промышленность: сортировка продукции по цветовым меткам, контроль правильности упаковки.
• Химическая промышленность: идентификация материалов по цвету, контроль качества продукции.
• Текстильная промышленность: сортировка изделий по цвету, контроль качества окраски.

Для достижения оптимальных результатов важно правильно настроить датчик под конкретные условия. Например, при работе с блестящими поверхностями рекомендуется использовать наклонный монтаж датчика, чтобы избежать ложных срабатываний из-за отражений.

Советы по выбору и эксплуатации

При выборе датчика контраста SICK следует учитывать несколько ключевых факторов:

1. Размер и цвет метки: для обнаружения очень мелких меток (менее 1 мм) предпочтительнее использовать лазерные датчики (серия KT8L), в то время как для стандартных применений подходят модели серии KT5 с RGB-светодиодом.
2. Рабочее расстояние: необходимо выбирать датчик с подходящим рабочим расстоянием, учитывая допуски и возможные колебания в позиционировании.
3. Скорость работы: для высокоскоростных применений (например, в печатной промышленности) следует выбирать модели с частотой переключения не менее 20-25 кГц.
4. Условия эксплуатации: при работе в агрессивных средах или условиях повышенной вибрации важно выбирать датчики с металлическим корпусом и высокой степенью защиты.

Для обеспечения долговременной и надежной работы рекомендуется периодически проверять настройки датчика и при необходимости проводить повторное обучение, особенно при изменении условий эксплуатации или материалов.

Заключение

Датчики контраста SICK представляют собой современные и надежные решения для промышленной автоматизации, сочетающие в себе высокую точность, гибкость настройки и устойчивость к жестким условиям эксплуатации. Широкий модельный ряд позволяет подобрать устройство практически для любой задачи, связанной с обнаружением меток или цветовых различий. Использование передовых технологий, таких как RGB-светодиоды и CAN-интерфейс, делает их идеальным выбором для современных высокотехнологичных производств.

Их способность точно работать с различными материалами и поверхностями, включая блестящие и разноцветные, делает их незаменимыми инструментами в таких отраслях, как упаковочная, печатная, пищевая и фармацевтическая промышленность. Благодаря интуитивно понятной настройке и возможности интеграции в сложные системы управления, датчики контраста SICK способствуют повышению эффективности, точности и надежности промышленных процессов.
