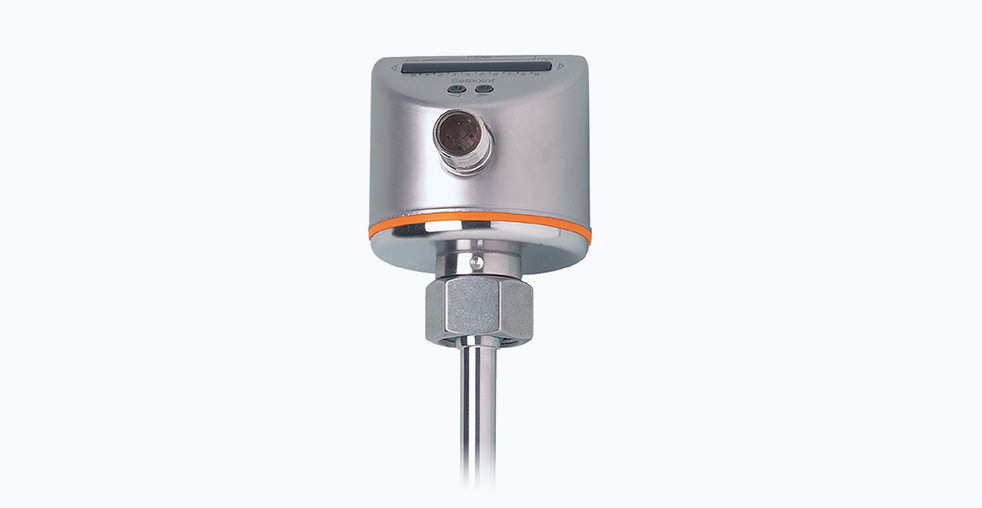

Датчики потока SI5010 от IFM Electronic: особенности и применение

Калориметрические датчики потока занимают важное место в системах автоматизации промышленных процессов, обеспечивая контроль движения жидкостей и газов без механического контакта с измеряемой средой. Модель SI5010 от немецкого производителя IFM Electronic представляет собой современное решение для задач мониторинга потоков в различных отраслях промышленности.

Принцип действия и конструктивные особенности

Калориметрический метод измерения, используемый в датчике SI5010, основан на измерении теплового обмена между нагреваемым элементом и движущейся средой. В устройстве расположены два температурных сенсора: один измеряет температуру среды, а второй поддерживается при постоянной температуре выше температуры среды. Разница температур между этими сенсорами пропорциональна скорости потока, что позволяет точно определять движение жидкости или газа.

Корпус датчика изготовлен из нержавеющей стали марок 1.4404/316L и 1.4301/304, что обеспечивает исключительную коррозионную стойкость и механическую прочность. Конструкция предусматривает степень защиты IP65/IP67, позволяющую эксплуатировать устройство в условиях повышенной влажности, запыленности и при воздействии брызг воды. Компактные размеры и монтаж с помощью резьбы M18 x 1.5 упрощают установку даже в ограниченном пространстве технологических линий.

Технические характеристики и параметры

Датчик SI5010 предназначен для работы с широким спектром жидкостей и газов в диапазоне температур от -25 °C до +80 °C. Устройство выдерживает давление до 300 бар, что делает его пригодным для применения в высоконапорных системах. Точность измерения варьируется в зависимости от типа контролируемой среды: для жидкостей порог срабатывания составляет 3-300 см/с, для газов — 200-3000 см/с. Воспроизводимость результатов достигает 1-5 см/с, что свидетельствует о высокой стабильности показаний.

Электропитание устройства осуществляется от источника постоянного тока напряжением 18-36 В, потребляемый ток не превышает 60 мА. Датчик оснащен цифровым выходом с конфигурируемым сигналом PNP типа NO/NC, что обеспечивает простоту интеграции в существующие системы автоматизации. Встроенная защита от переполюсовки, короткого замыкания и перегрузок по току повышает надежность работы в промышленных условиях.

Интеграция в промышленные сети и системы

Важной особенностью SI5010 является поддержка коммуникационного стандарта IO-Link, который позволяет не только передавать данные о состоянии потока, но и осуществлять удаленную конфигурацию параметров датчика, мониторинг его состояния и диагностику возможных неисправностей. Устройство соответствует стандарту IEC 61131-9 и работает по профилю Smart Sensor с передачей процессных и идентификационных данных.

Использование IO-Link обеспечивает возможность оперативного изменения настроек точки переключения без остановки производственного процесса, что особенно ценно в непрерывных технологических линиях. Скорость передачи данных достигает 38.4 кБод при минимальном времени рабочего цикла 3 мс, обеспечивая высокую скорость отклика системы управления.

Области применения и отраслевые решения

Датчик SI5010 нашел широкое применение в различных отраслях промышленности, где требуется надежный контроль потоков жидкостей и газов:

Пищевая и фармацевтическая промышленность: контроль транспортировки воды, сиропов, растворов и технологических газов в гигиенических системах, где важно исключение застойных зон и обеспечение чистоты процессов.

Химическая промышленность: мониторинг потоков агрессивных сред, включая кислоты, щелочи и органические растворители, где коррозионностойкие материалы корпуса обеспечивают длительную эксплуатацию.

Водоподготовка и очистные сооружения: контроль циркуляции воды и реагентов в системах фильтрации, умягчения и обеззараживания воды.

Системы кондиционирования и вентиляции: регистрация потоков воздушных масс и хладагентов в климатическом оборудовании промышленного и коммерческого назначения.

Монтаж, настройка и эксплуатация

Установка датчика SI5010 осуществляется с помощью резьбы M18 x 1.5. Для подключения к трубопроводам различных диаметров производитель предлагает адаптеры, включая E40096 для G 1/2 и E40107 для 1/2 NPT. Электрическое подключение выполняется через стандартный разъем M12, что упрощает процесс коммутации и снижает вероятность ошибок монтажа.

Настройка точки переключения осуществляется с помощью программирующих кнопок на корпусе устройства. Многоцветный светодиодный индикатор с 10 сегментами предоставляет визуальную информацию о состоянии датчика и текущем режиме работы. Время отклика устройства зависит от типа контролируемой среды: для жидкостей оно составляет 1-2 с, для газов — 1-10 с. При эксплуатации важно избегать резких температурных градиентов, поскольку максимально допустимая скорость изменения температуры среды не должна превышать 300 К/мин.

Сравнение с аналогами других производителей

На рынке промышленной автоматизации представлены аналогичные решения от различных производителей. Датчики потока EMA Electronics FL6101 и FL6021 предлагают сходный функционал, однако SI5010 отличается более широким диапазоном измерений и расширенными коммуникационными возможностями.

Датчики потока от SICK, такие как модель FTMg, обеспечивают сравнимую точность измерений, но могут иметь отличия в конструктивном исполнении и вариантах подключения. Устройства от Endress+Hauser, например, серия Promass, ориентированы на более сложные задачи измерения расхода и могут иметь отличные технические характеристики.

Особенностью SI5010 является оптимальное сочетание точности измерений, надежности конструкции и простоты интеграции в современные системы автоматизации, что делает его универсальным решением для многих промышленных применений.

Эксплуатационные преимущества и надежность

Использование датчика SI5010 позволяет снизить эксплуатационные расходы за счет уменьшения времени простоя технологического оборудования и упрощения процедур технического обслуживания. Высокий показатель среднего времени наработки на отказ (MTTF) — 298 лет — подтверждает исключительную долговечность устройства и его пригодность для длительной эксплуатации в промышленных условиях.

Отсутствие движущихся частей в измерительной системе исключает механический износ и необходимость регулярного обслуживания, что особенно важно в непрерывных производственных процессах. Устойчивость к вибрациям, перепадам температур и давления обеспечивает стабильную работу в различных технологических условиях.

Датчик потока SI5010 от IFM Electronic представляет собой современное интеллектуальное устройство для систем промышленной автоматизации, сочетающее высокую точность измерений, надежность конструкции и передовые коммуникационные возможности. Его технические характеристики и адаптивность к различным условиям эксплуатации делают его оптимальным выбором для решения широкого круга задач контроля потоков жидкостей и газов в различных отраслях промышленности.
