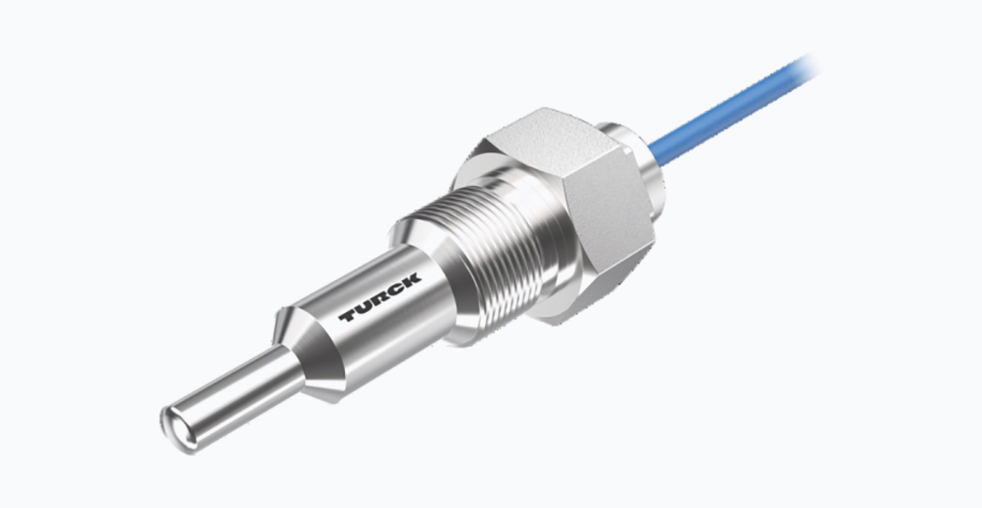

Датчики потока Turck FCS-G1/2: технические особенности и применение

Эффективное управление технологическими процессами требует точного контроля ключевых параметров, одним из которых является расход жидкости или газа. Среди разнообразия методов измерения калориметрический принцип выделяется высокой надежностью и отсутствием движущихся частей. В данной статье рассматриваются технические и эксплуатационные характеристики датчиков потока серии FCS-G1/2 от компании Turck, предназначенных для использования в системах промышленной автоматизации.
Принцип действия калориметрических датчиков
Основу работы датчиков серии FCS составляет калориметрический метод измерения расхода. Чувствительный элемент устройства содержит два терморезистора. Первый выполняет функцию нагревателя, поддерживая температуру выше температуры контролируемой среды. Второй терморезистор измеряет температуру самой жидкости или газа. В статическом состоянии тепло от нагревателя распределяется в среде относительно равномерно. При возникновении потока происходит конвективный перенос тепловой энергии, что приводит к возникновению температурного градиента. Электронная система датчика регистрирует разность температур между двумя терморезисторами, которая является мерой скорости потока.
Ключевые преимущества данного метода:
- Высокая чувствительность к минимальным скоростям потока
- Низкое гидравлическое сопротивление благодаря компактным размерам чувствительного элемента
- Быстрое время отклика на изменения параметров процесса
- Долговечность, обусловленная отсутствием механических компонентов, подверженных износу
Конструктивные особенности и модульность
Значимым преимуществом серии FCS-G1/2 является модульный принцип построения. Производитель предлагает две основные конфигурации, что позволяет оптимально адаптировать датчик к конкретным условиям эксплуатации.
Конфигурация | Ключевые особенности | Рекомендуемая область применения |
---|---|---|
Модели со встроенной электроникой | Встроенный процессор, настройка с помощью потенциометра, светодиодная индикация состояния, транзисторный выход типа PNP | Компактные системы, где важны простота установки и возможность локальной индикации и настройки |
Модели с выносным усилителем | Чувствительный элемент и электронный модуль разнесены. Сенсор устанавливается в зоне измерения, а усилитель монтируется в защищенном месте | Применения с повышенными температурами, вибрациями или необходимостью централизованного управления группой датчиков |
Для интеграции в технологическую линию важны следующие конструктивные параметры:
- Процессное подключение: Резьба G ½» соответствует промышленному стандарту
- Материал корпуса: Нержавеющая сталь обеспечивает коррозионную стойкость при работе с водой, маслами и слабоагрессивными средами
- Степень защиты: IP67 гарантирует защиту от пыли и кратковременного погружения в воду
- Электрическое подключение: Разъем M12 × 1 упрощает монтаж и обслуживание
Технические характеристики
Детальный анализ паспортных данных необходим для корректного выбора датчика под конкретную задачу. Ниже приведены основные параметры серии FCS-G1/2.
Параметр | Значение | Примечание |
---|---|---|
Измеряемая среда | Жидкости, газы | Требуется индивидуальная калибровка для газов |
Диапазон скоростей потока (вода) | 1…150 см/с | |
Диапазон скоростей потока (масло) | 3…300 см/с | |
Рабочее напряжение | 19.2…28.8 V DC | Стандарт для промышленных систем 24V DC |
Выходной сигнал | PNP, нормально-разомкнутый | Совместим со стандартными входами программируемых логических контроллеров |
Температура среды | -20…+80 °C | Для высокотемпературных сред доступны версии до +120 °C |
Максимальное давление | До 100 бар | Подходит для гидравлических систем высокого давления |
Критерии выбора и практическое применение
Правильный выбор модели зависит от условий технологического процесса. При подборе датчика следует учитывать несколько факторов.
Температурный режим. Для сред с температурой, стабильно превышающей +80°C, необходимо выбирать специализированные исполнения.
Интерфейс связи. Для интеграции в концепцию Индустрии 4.0 ключевое значение имеет наличие цифрового интерфейса IO-Link в выносных усилителях. Это позволяет не только получать дискретный сигнал о наличии потока, но и передавать в систему управления точные данные о скорости и температуре, а также выполнять дистанционное параметрирование и диагностику.
Условия окружающей среды. При высоком уровне электромагнитных помех или вибраций предпочтительна схема с выносным усилителем, который можно установить в шкафу управления.
В качестве примера можно рассмотреть систему контроля циркуляции охлаждающей жидкости в станке с ЧПУ. Использование датчика FCS-G1/2 позволяет не только контролировать факт наличия потока, но и отслеживать его скорость. Это помогает выявить такие проблемы, как засорение фильтров или износ насоса на ранней стадии. Применение модели с интерфейсом IO-Link расширяет возможности диагностики и позволяет вести журнал данных для организации системы предиктивного обслуживания.
Сравнение с аналогами
При выборе датчика потока полезно сравнить решения от различных производителей. Каждый бренд предлагает продукты с определенным набором характеристик.
Производитель / Модель | Типичные особенности | Отличительные черты |
---|---|---|
Turck FCS-G1/2 | Калориметрический принцип, модульная конструкция, высокая стойкость к давлению | Широкая гамма исполнений, включая версии с аналоговым выходом и IO-Link |
IFM SM Series | Калориметрический и ультразвуковой принцип, компактные корпуса | Часто встроенные функции диагностики, такие как контроль загрязнения сенсора |
Sick FLOW/G | Различные принципы действия (тепловой, оптический), высокая повторяемость | Специализация на сложных применениях, в том числе для агрессивных сред |
Заключение
Датчики потока серии FCS-G1/2 от Turck являются решением для задач, где требуется надежный контроль протока жидкостей или газов в условиях промышленного производства. Модульная архитектура, широкий диапазон рабочих параметров и возможность интеграции в современные системы автоматизации делают это оборудование универсальным инструментом для инженеров. Понимание принципа действия и технических особенностей позволяет оптимально выбирать конфигурацию датчика для создания надежных и эффективных систем управления.
