Датчики скорости ifm: интеллектуальный мониторинг для промышленных систем

Введение: больше чем просто сенсоры

В современных промышленных системах точный контроль скорости и предотвращение критических ситуаций становятся ключевыми требованиями для обеспечения бесперебойной работы оборудования. Датчики скорости ifm electronic представляют собой продвинутые решения, которые интегрируют функции обнаружения, оценки и коммутации в компактных корпусах, обеспечивая надежный мониторинг вращательного и линейного движения в разнообразных применениях — от конвейерных линий до мобильной техники.

Принципы работы и технологические особенности

Индуктивные и магнитные технологии обнаружения

Датчики скорости ifm используют два основных принципа обнаружения: индуктивный и магнитный (эффект Холла). Индуктивные датчики генерируют электромагнитное поле и реагируют на приближение металлических целей (например, зубьев шестерни или вращающихся кулачков), в то время как магнитные датчики обнаруживают магнитные поля, что делает их идеальными для работы с магнитными метками или роторами.

Интегрированная оценка сигнала

Ключевое отличие датчиков ifm — встроенная электроника обработки сигналов, которая преобразует исходные данные о движении в стандартизированные выходные сигналы (частотные, импульсные или аналоговые). Это позволяет напрямую подключать устройства к системам управления без дополнительных преобразователей или усилителей, снижая сложность и стоимость установки.

Расширенные функции мониторига

Многие модели поддерживают пороговые значения скорости (повышенная/пониженная скорость) и режимы оконного сравнения, которые можно программировать через IO-Link или встроенные интерфейсы. Это обеспечивает немедленное реагирование на отклонения без необходимости внешнего контроллера.

Классификация и модельный ряд

Датчики с частотным выходом

Эти устройства генерируют импульсный сигнал, пропорциональный скорости вращения. Они идеальны для интеграции с ПЛК и цифровыми счетчиками, обеспечивая точное измерение RPM в реальном времени. Примеры: серии DI5020, DI5022.

Аналоговые датчики

Предоставляют непрерывный сигнал напряжения или тока, изменяющийся в зависимости от скорости. Подходят для применений, требующих плавного регулирования, таких как системы с переменной скоростью или точное управление процессами.

Многофункциональные мониторы с IO-Link

Наиболее продвинутые модели, такие как DI6001, поддерживают цифровую коммуникацию для удаленной конфигурации, диагностики и интеграции в концепцию Industry 4.0. Они позволяют отслеживать текущую скорость, устанавливать параметры переключения и активировать компенсацию фоновых помех.

Таблица: Сравнение популярных моделей датчиков скорости ifm

Конструктивные преимущества и инженерные решения

Компактность и универсальность монтажа

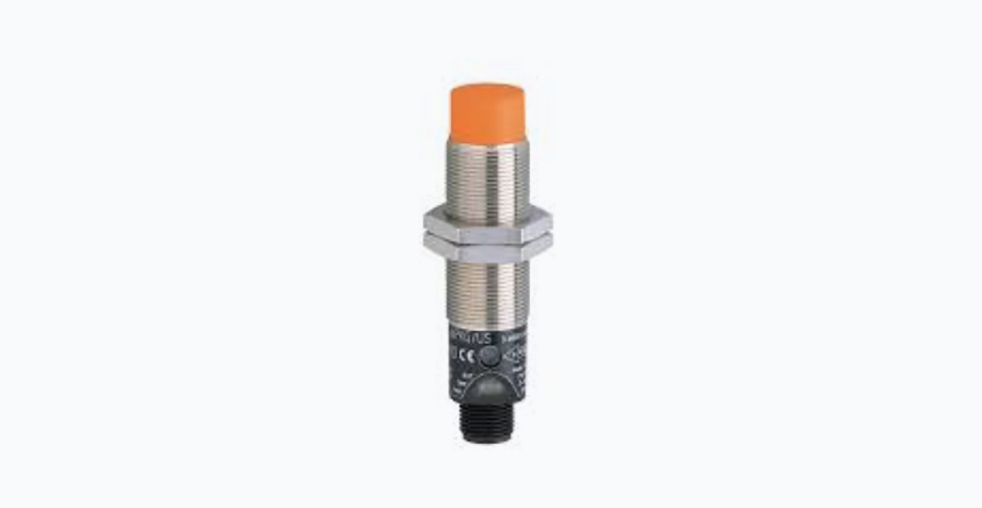

Производитель предлагает различные форм-факторы (резьбовые цилиндрические корпуса M12, M18, M30, прямоугольные исполнения) и варианты монтажа (заподлицо и незаподлицо), что позволяет интегрировать устройства в ограниченное пространство. Например, модель DI5020 с корпусом M30 и кабельным подключением предназначена для монтажа заподлицо, а DI6001 с корпусом M18 и разъемом — для установки незаподлицо.

Материалы и защитные характеристики

Корпуса изготавливаются из латуни со специальным покрытием или нержавеющей стали, обеспечивая устойчивость к механическим воздействиям, вибрациям и коррозии. Степень защиты IP65/IP67/IP69K гарантирует работу в условиях повышенной запыленности, влажности и даже при интенсивной мойке.

Температурная стабильность

Диапазон рабочих температур для большинства моделей составляет от -25°C до +80°C (например, DI5020), а некоторые устройства, такие как MX5051, функционируют при -32°C до +85°C, что позволяет использовать их в экстремальных условиях сталелитейной, горнодобывающей или пищевой промышленности.

Практические аспекты применения

Мониторинг конвейерных систем

Датчики скорости ifm эффективно обнаруживают обрыв ленты, проскальзывание или блокировку на конвейерах и элеваторах. Они отслеживают пониженную и повышенную скорость, немедленно сигнализируя о отклонениях, что предотвращает простои и повреждение оборудования.

Защита приводов и мобильной техники

В автомобильных приложениях и мобильных машинах (погрузчики, краны) датчики используются для контроля скорости вращения колес, валов и гидравлических систем, обеспечивая безопасность и стабильность работы.

Прецизионное обнаружение зубчатых колес

Модели типа MX5051 разработаны для точного обнаружения металлических зубчатых колес с частотой переключения до 15 000 Гц. Они обеспечивают фазовый сдвиг 90° ±20% и соотношение импульс/пауза 50% ±10%, что критично для синхронизации в механических трансмиссионных системах.

Интеграция с промышленными сетями и IO-Link

Умные функции и диагностика

IO-Link датчики, такие как DI6001, предоставляют расширенные возможности:

• Удаленная параметризация (установка пороговых значений, задержек запуска)
• Режим оконного сравнения с двумя независимо настраиваемыми точками переключения
• Фоновая компенсация для подавления мешающих элементов
• Диагностика в реальном времени (токовая скорость, состояние выхода).

Совместимость и прозрачность системы

Устройства могут работать в SIO (Standard Input/Output) режиме для совместимости с традиционными системами, а также интегрироваться с платформами типа ifm SMARTOBSERVER для повышения прозрачности производства.

Рекомендации по выбору и эксплуатации

Критерии подбора

При выборе датчика скорости следует учитывать:

1. Тип и материал объекта обнаружения (сталь, нержавейка, латунь, алюминий, медь) — каждый материал имеет свой поправочный коэффициент (например, для стали 1, нерж. стали 0.7–0.8, меди 0.3).
2. Требуемое расстояние срабатывания — от 1.7 мм (MX5051) до 24 мм (DI5034).
3. Необходимый выходной сигнал (PNP/NPN, NO/NC, аналоговый, IO-Link).
4. Условия окружающей среды (температура, влажность, механические нагрузки).
5. Вариант подключения — кабель (более устойчивое) или разъем (удобство обслуживания).

Нюансы монтажа и настройки

Для корректной работы важно обеспечить правильное выравнивание между датчиком и объектом обнаружения. Производитель предлагает различные монтажные адаптеры (например, E10077 для M30) и комплекты (E20874 для цилиндров), которые упрощают установку и улучшают точность позиционирования.

Настройка пороговых значений через IO-Link или встроенные интерфейсы позволяет адаптировать устройства под конкретное применение без физического вмешательства.

Заключение: эффективность и надежность в промышленной автоматизации

Датчики скорости ifm electronic сочетают высокую точность обнаружения, компактность конструкций и расширенные функциональные возможности, делая их оптимальным выбором для современных промышленных применений. Их способность работать в тяжелых условиях, поддерживать современные коммуникационные протоколы и предоставлять ценные диагностические данные обеспечивает не только бесперебойность процессов, но и возможности для прогнозирующего обслуживания и оптимизации производительности.

Интеграция этих устройств в системы управления позволяет создавать интеллектуальные, отказоустойчивые и эффективные производственные цепочки, отвечающие вызовам Industry 4.0.
