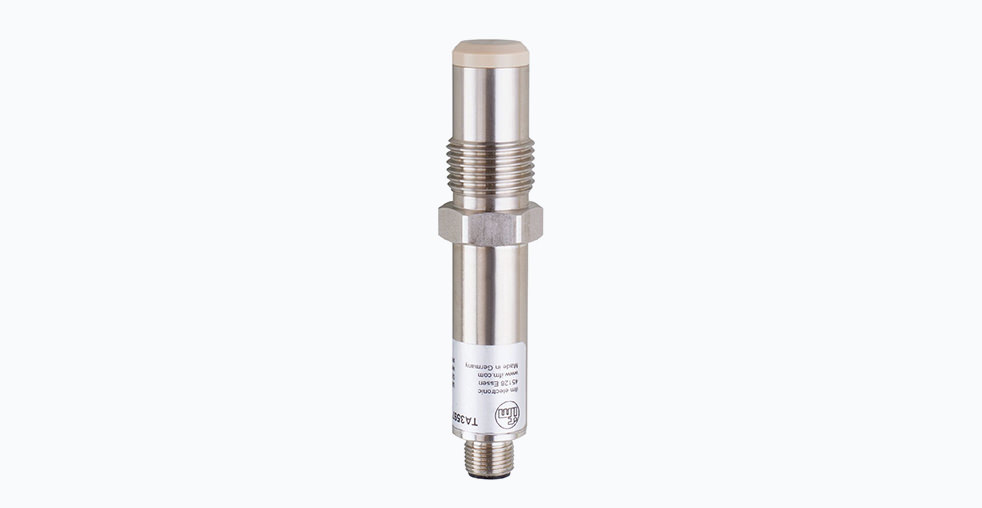

Датчики температуры ifm: технологии и применение

Технологии измерения: от тонкопленочных до металлических сенсоров
Датчики температуры ifm используют передовые технологии измерения, обеспечивающие высокую точность и быстрое время отклика. Производитель применяет тонкопленочную конструкцию, в которой элемент RTD крепится к тонкопленочному носителю, что снижает тепловую массу электрических выводов. Этот узел фиксируется на монтажном держателе, который позиционирует элемент RTD с постоянным усилием против внутренней стенки оболочки зонда. Такое решение обеспечивает прямой и постоянный контакт с оболочкой, минимизируя тепловую массу между элементом и средой измерения.
Для применений, требующих повышенной скорости отклика и работы при экстремальных температурах, ifm разработал технологию металлического наконечника. В этом исполнении элемент RTD металлическим способом прикрепляется непосредственно к покрытой медью внутренней стенке наконечника зонда. Конструкция исключает полимерные детали, что позволяет использовать датчик при более высоких температурах, а скорость отклика в два раза выше, чем у тонкопленочного исполнения. Это важно для процессов пастеризации и стерилизации.
Конструктивное исполнение: модульность и специализация
Линейка датчиков температуры ifm включает компактные модели с интегрированной электроникой и модульные системы с выносными блоками оценки, что позволяет гибко конфигурировать измерительную систему под конкретные задачи.
Ключевые серии датчиков:
- Компактные датчики с интегральной электроникой (серии TA, TN, TK, TV): готовые решения в герметичном корпусе из нержавеющей стали с степенью защиты IP69K, с быстрым соединением M12 и возможностью оснащения дисплеем
- Модульные системы (серии TR, TP): состоят из отдельного RTD-зонда и блока оценки электроники. Блоки могут быть с дисплеем или без. Преимущество — возможность замены датчика в работающем процессе с помощью термокарманов
- Самоконтролируемые датчики (серия TCC): двухэлементный наконечник с самодиагностикой. Датчик содержит два элемента — PTC и NTC, которые меняют сопротивление противоположным образом при изменении температуры. Микропроцессор сравнивает показания и предупреждает о дрейфе сигнала
- Инфракрасные датчики (серия TW): бесконтактное измерение температуры в диапазоне от 0 до 2500 °C с функцией настройки коэффициента излучения
Серия | Тип | Диапазон температур, °C | Длина погружения, мм | Время отклика (T90), с | Ключевая особенность |
---|---|---|---|---|---|
TA | Компактный | -50…200 | до 350 | 1.0 / 3.0 | Универсальность, исполнение из нержавеющей стали |
TCC | Компактный | -25…160 | до 1000 | 1.5 / 4.0 | Двойной элемент с самоконтролем |
TR | Модульный (блок) | -100…600 | Зависит от зонда | 0.39 | Блок оценки с дисплеем, IO-Link |
TP | Модульный (блок) | -50…300 | Зависит от зонда | 0.10 | Блок оценки без дисплея, компактный |
TW | Инфракрасный | 0…2500 | Бесконтактно | Различное | Измерение на расстоянии, настройка излучения |
Практические преимущества для инженера
При внедрении датчиков ifm в реальные проекты проявляется ряд эксплуатационных преимуществ:
- Высокая виброустойчивость: полностью сварная герметичная конструкция из нержавеющей стали обеспечивает устойчивость к механическим воздействиям
- Интеграция в промышленный интернет вещей: большинство датчиков ifm оснащено интерфейсом IO-Link для сбора данных и диагностики
- Гигиеническое исполнение: для пищевой, фармацевтической и химической промышленности предлагаются датчики с гладкими поверхностями и допущенными к контакту с продуктами материалами
- Гибкость монтажа: модульная концепция позволяет подобрать длину, тип и материал погружной части под конкретные параметры процесса
Рекомендации по выбору и применению
Выбор оптимального датчика температуры требует учета точности, скорости, надежности и экономических факторов:
- Для динамических процессов выбирайте модели с металлическим наконечником (серия TA2) с минимальным временем отклика
- Для критических процессов используйте датчики с самоконтролем TCC, которые предупредят о потере точности
- При необходимости частой замены датчика применяйте модульную систему с отдельным блоком оценки и сменными зондами в термокарманах
- Для интеграции в системы Industry 4.0 выбирайте модели с IO-Link для доступа к диагностическим данным и удаленной настройки
- При измерении температуры поверхностей рассматривайте накладные решения (серия TSM) с максимальным контактом с трубой
Датчики температуры ifm представляют собой инженерные продукты, разработанные для решения конкретных промышленных задач. От уникальных технологий изготовления чувствительного элемента до встроенной самодиагностики и интеграции в промышленный интернет вещей — эти устройства предлагают специалистам уровень надежности и точности, необходимый в современном автоматизированном производстве.
