Датчики вибрации IFM для промышленного мониторинга оборудования

Промышленный мониторинг состояния оборудования является критически важным компонентом современных производственных процессов. Среди разнообразных решений для предиктивного обслуживания особое место занимают датчики вибрации, предоставляющие точные данные о работе механизмов. Продукция немецкой компании IFM Electronic представляет собой комплексные системы для вибромониторинга, отличающиеся высокой точностью измерений и надежностью в эксплуатации.
Технологические особенности и принципы работы

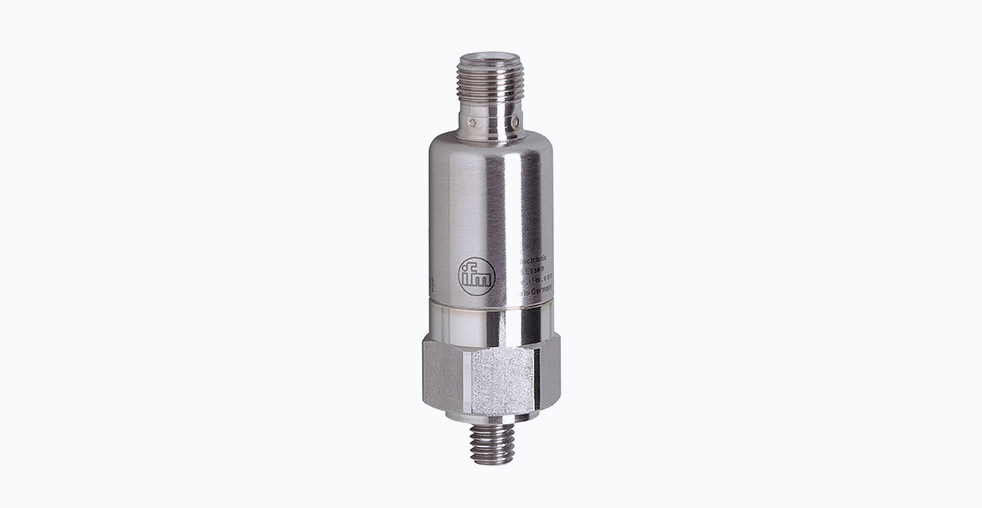

Датчики вибрации IFM основаны на пьезоэлектрическом принципе действия. Внутренний пьезоэлемент преобразует механические колебания в электрический сигнал, который затем обрабатывается электронной схемой устройства. Современные модели оснащаются микропроцессорами для цифровой обработки сигналов, что значительно повышает точность измерений.
Ключевыми измеряемыми параметрами являются виброскорость (в мм/с или дюймах/с), виброперемещение (в микрометрах) и виброускорение (в м/с²). Для промышленных применений наиболее распространенным параметром является виброскорость, так как она непосредственно коррелирует с энергией вибрации и разрушающим воздействием на оборудование.
Обзор основных серий и моделей
Компания IFM предлагает разнообразный ассортимент датчиков вибрации, предназначенных для различных применений:
Серия VSA001
Базовые аналоговые датчики вибрации с выходным сигналом 4-20 мА или 0-10 В. Предназначены для непрерывного мониторинга общего уровня вибрации ротационного оборудования. Типичные применения: насосы, вентиляторы, электродвигатели средней мощности. Частотный диапазон составляет 10-1000 Гц, что позволяет контролировать большинство промышленных машин.
Серия VKV021
Усовершенствованные датчики с расширенным температурным диапазоном от -25°C до +80°C. Оснащены цифровым интерфейсом IO-Link для передачи не только аналогового сигнала, но и дополнительной диагностической информации. Модель имеет степень защиты IP67 и устойчива к воздействию масел, растворителей и других агрессивных сред.
Беспроводная серия VWV002
Автономные беспроводные датчики вибрации с батарейным питанием. Работают на технологии WirelessHART или других промышленных беспроводных протоколах. Период автономной работы достигает нескольких лет благодаря оптимизированному энергопотреблению. Идеальное решение для труднодоступных мест и вращающегося оборудования, где прокладка кабелей затруднена.
Многоканальные системы мониторинга
Для комплексного мониторинга критического оборудования IFM предлагает многоканальные системы, способные одновременно обрабатывать сигналы с нескольких десятков точек измерения. Эти системы включают в себя программируемые контроллеры с продвинутыми алгоритмами анализа, такими как БПФ (быстрое преобразование Фурье) для спектрального анализа вибрации.
Сравнительный анализ с продукцией других производителей
На рынке промышленных датчиков вибрации продукция IFM конкурирует с решениями от нескольких ведущих производителей:
Hansford Sensors (Великобритания) предлагает аналогичные по характеристикам датчики с акцентом на взрывозащищенные исполнения для нефтегазовой отрасли. Их модели обычно имеют более широкий температурный диапазон, но менее развитые интерфейсы связи.
Emerson Electric (США) через свое подразделение CSI производит системы вибромониторинга с упором на диагностическое программное обеспечение. Их решения часто более дорогостоящие, но предоставляют более глубокие аналитические возможности.
SKF (Швеция) предлагает комплексные решения, включая датчики, системы сбора данных и сервисные услуги. Их продукция отличается высокой надежностью, но имеет менее гибкие варианты конфигурации.
Siemens (Германия) производит датчики вибрации, которые идеально интегрируются с системами автоматизации SIMATIC. Это преимущество для предприятий, уже использующих оборудование Siemens.
Технические характеристики и параметры выбора
При выборе датчиков вибрации необходимо учитывать несколько ключевых параметров:
Параметр | Типичные значения | Значение для выбора |
---|---|---|
Частотный диапазон | 5-2000 Гц | Должен покрывать основные частоты вращения оборудования и их гармоники |
Диапазон измерений | 0-25 мм/с (скорость) | Зависит от ожидаемого уровня вибрации контролируемой машины |
Температурный диапазон | -25°C до +80°C | Определяется условиями эксплуатации |
Выходной сигнал | 4-20 мА, 0-10 В, IO-Link | Зависит от возможностей системы сбора данных |
Степень защиты | IP65, IP67, IP68 | Определяется условиями окружающей среды |
Материал корпуса | Нержавеющая сталь, пластик | Зависит от агрессивности среды |
Практические аспекты установки и монтажа
Правильная установка датчиков вибрации является критически важной для получения достоверных данных. Существует несколько методов монтажа:
Резьбовое соединение — наиболее надежный метод, обеспечивающий жесткое крепление датчика к контролируемой поверхности. Для этого на оборудовании предварительно устанавливаются монтажные шпильки с резьбой М8 или М10.
Магнитное крепление используется для временного мониторинга или в случаях, когда невозможно сделать резьбовое соединение. Магнитные адаптеры обеспечивают хороший механический контакт, но могут вносить дополнительные резонансные частоты.
Клеевое соединение применяется, когда другие методы невозможны. Специальные двухкомпонентные эпоксидные клеи обеспечивают достаточную прочность соединения для большинства применений.
Ориентация датчика также имеет значение — наиболее информативными являются измерения в радиальном направлении относительно вала вращающегося оборудования. Рекомендуется устанавливать датчики в трех взаимно перпендикулярных направлениях для полного анализа вибрации.
Интеграция с системами управления и контроля
Современные датчики вибрации IFM поддерживают различные протоколы связи для интеграции в промышленные сети:
IO-Link — все более популярный протокол для подключения датчиков нижнего уровня. Позволяет передавать не только измеренные значения, но и диагностическую информацию, параметры конфигурации.
PROFIBUS DP и PROFINET — стандартные протоколы для оборудования Siemens и других европейских производителей.
EtherNet/IP — распространенный протокол в Северной Америке, поддерживается многими системами управления.
WirelessHART — беспроводной протокол для промышленных применений, обеспечивающий надежную передачу данных в условиях промышленных помех.
Для анализа и визуализации данных вибрации IFM предлагает специализированное программное обеспечение, которое может работать как самостоятельное решение, так и интегрироваться с SCADA системами через OPC сервер.
Применение в различных отраслях промышленности
Датчики вибрации находят применение практически во всех отраслях промышленности, где используется вращающееся оборудование:
В энергетике для мониторинга турбин, генераторов, насосов систем охлаждения. Критически важное оборудование требует непрерывного мониторинга с высокой частотой дискретизации.
В нефтегазовой отрасли для контроля насосов, компрессоров, вентиляторов. Взрывозащищенные исполнения позволяют использовать датчики во взрывоопасных зонах.
В химической промышленности для мониторинга реакторов, мешалок, центрифуг. Агрессивные среды требуют специальных материалов корпуса и чувствительных элементов.
В пищевой промышленности, где важны гигиенические исполнения с гладкими поверхностями и возможностью частой мойки.
В горнодобывающей отрасли для контроля дробилок, мельниц, конвейеров, где оборудование подвергается экстремальным нагрузкам и вибрациям.
Перспективы развития технологий вибромониторинга
Технологии мониторинга вибрации непрерывно развиваются. Основные тенденции включают:
Миниатюризацию датчиков при одновременном увеличении их возможностей. Современные MEMS технологии позволяют создавать чрезвычайно малые датчики с низким энергопотреблением.
Развитие беспроводных технологий с улучшенной безопасностью и надежностью для промышленных применений.
Интеграцию искусственного интеллекта и алгоритмов машинного обучения для автоматического обнаружения аномалий и прогнозирования остаточного ресурса оборудования.
Периферийные вычисления — обработка данных непосредственно на датчике или nearby шлюзе для уменьшения объема передаваемых данных и задержки принятия решений.
Цифровые двойники — создание виртуальных моделей физического оборудования, которые continuously обновляются данными с датчиков вибрации для simulation и оптимизации работы.
Датчики вибрации IFM представляют собой sophisticated инструменты для обеспечения надежности и эффективности промышленного оборудования. Их правильный выбор, установка и эксплуатация позволяют значительно сократить downtime, уменьшить затраты на maintenance и повысить общую производительность производственных процессов.
