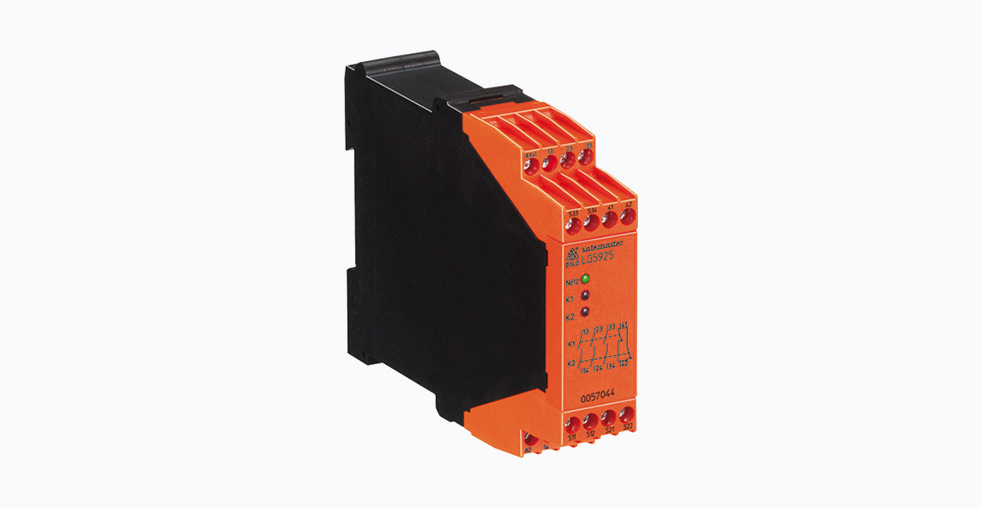

Контроллеры световых завес и решеток DOLD: принцип работы и применение

Принцип действия и сферы применения контроллеров безопасности

Контроллеры световых завес и решеток DOLD представляют собой электронные устройства управления, предназначенные для работы в составе систем безопасности промышленного оборудования. Их основная функция заключается в непрерывном мониторинге состояния подключенных устройств защиты, таких как световые завесы, безопасные коврики и защитные решетки, и в немедленной инициализации остановки опасного оборудования при обнаружении нарушения защитной зоны.

Принцип работы системы основан на создании невидимой инфракрасной завесы из множества параллельных лучей между передатчиком и приемником. Когда человек или объект пересекает этот барьер, прерывая один или несколько лучей, приемник фиксирует это изменение и передает сигнал на контроллер. Контроллер, в свою очередь, обрабатывает этот сигнал по заданному алгоритму и активирует свои выходные силовые каскады, которые разрывают цепи управления, приводя к безопасной остановке машины.

Типичные области применения данных устройств охватывают широкий спектр промышленного оборудования:

• Механические и гидравлические прессы, штамповочные машины
• Гильотинные ножницы и гибочное оборудование
• Роботизированные ячейки и автоматизированные сборочные линии
• Оборудование для литья пластмасс под давлением
• Автоматические складские системы и конвейерные линии

Технические особенности и архитектура систем DOLD

Модульная архитектура и гибкость конфигурации

Контроллеры DOLD построены по модульному принципу, что позволяет создавать системы безопасности, точно соответствующие конкретным задачам. Например, модель BH 5902 поддерживает подключение до трех двухканальных световых завес, а также дополнительных устройств, таких как датчики подавления и двухрукие пусковые устройства. Такая архитектура позволяет строить распределенные и сложноорганизованные защитные контуры без необходимости использования промежуточных коммутационных модулей, что упрощает проектирование и повышает надежность всей системы.

Ключевые параметры безопасности и соответствие стандартам

Продукция DOLD разрабатывается в строгом соответствии с международными стандартами функциональной безопасности машин. Контроллеры соответствуют высшим категориям надежности:

• Категория 4 по EN ISO 13849-1, что подразумевает устойчивость к последовательным отказам
• Уровень полноты безопасности SIL 3 согласно IEC/EN 61508 и IEC/EN 62061

Одной из важнейших технических особенностей является функция контроля перекрестных повреждений. Этот алгоритм непрерывно проверяет целостность кабельных линий, соединяющих контроллер с световыми завесами, и обнаруживает возможные короткие замыкания между проводниками. Это исключает ситуации, когда неисправность в проводке может привести к невозможности обнаружения человека в опасной зоне.

Конструктивные преимущества для монтажа и обслуживания

• Съемные клеммные колодки: ускоряют процесс монтажа, подключения и последующего обслуживания
• Компактные размеры: модели серии LG 5925/900 имеют ширину всего 22,5 мм, что позволяет эффективно использовать пространство в монтажных шкафах
• Универсальное подключение проводов: поддерживается подключение как одножильных, так и многожильных проводов сечением до 2,5 мм² с помощью винтовых зажимов
• Интуитивно понятная индикация: светодиодные индикаторы состояния и режимов работы облегчают диагностику системы

Сравнительный анализ серий контроллеров DOLD

Для выбора оптимального решения полезно сравнить ключевые характеристики популярных серий контроллеров DOLD.

Практические аспекты применения и настройки

Режимы работы и настройка

Функциональность контроллеров DOLD настраивается с помощью селекторных переключателей, расположенных на лицевой панели устройства. Это исключает необходимость использования дополнительного программного обеспечения и специальных инструментов конфигурирования. Основные режимы работы включают:

• Защитная операция: основной режим для мгновенной остановки оборудования при прерывании луча
• Режим с отключением звука: позволяет временно приостановить защитную функцию для пропуска материалов через защитную зону с помощью внешних датчиков
• Ступенчатая операция: используется в прессовом оборудовании, где технологический процесс включает несколько последовательных этапов
• Режим блокировки: предотвращает перезапуск оборудования до тех пор, пока нарушение защитной зоны не будет устранено

Режимы рестарта системы

Контроллеры предлагают выбор между ручным и автоматическим перезапуском. Ручной перезапуск требует явного вмешательства оператора после устранения причины остановки, что повышает безопасность. Автоматический перезапуск осуществляется после восстановления защитной зоны и может применяться в автоматизированных системах, где присутствие персонала в опасной зоне исключено.

Совместимость с различными типами световых завес

Оборудование DOLD совместимо со световыми завесами типа 4 и самотестирующими световыми завесами типа 2 согласно стандарту IEC/EN 61496-1. Завесы типа 4 обеспечивают высший уровень безопасности с полной самодиагностикой и предназначены для защиты от тяжелых травм. Завесы типа 2 предлагают экономичное решение для применений с меньшим риском.

Сравнение с решениями других производителей

На рынке контроллеров безопасности, помимо DOLD, представлены продукты таких компаний, как Sick, Banner Engineering и Keyence. Решения Sick часто предлагают более модульную и программируемую архитектуру, но могут требовать специального программного обеспечения для конфигурации. Контроллеры Banner Engineering выделяются простотой настройки и монтажа. Продукция Keyence часто оснащается расширенными функциями диагностики и интеграции в системы промышленной автоматизации. Подход DOLD характеризуется балансом между гибкостью, простотой применения и надежностью, основанной на аппаратной реализации ключевых функций безопасности.

Экономические и эксплуатационные преимущества

Внедрение контроллеров световых завес DOLD позволяет достичь значительного сокращения времени цикла оборудования по сравнению с использованием физических ограждений с дверями, оснащенными концевыми выключателями. В системах, где оператору необходимо регулярно загружать и выгружать детали, это приводит к повышению общей производительности. Снижаются эксплуатационные расходы, связанные с простоем оборудования, при этом обеспечивается соответствие строгим требованиям по охране труда и технике безопасности.

Контроллеры световых завес и решеток DOLD представляют собой сложные многофункциональные устройства, обеспечивающие гибкость конфигурации под различные технологические процессы, соответствие высшим категориям безопасности согласно международным стандартам, простоту монтажа и обслуживания благодаря продуманной конструкции, а также повышение общей производительности оборудования за счет оптимизации защитных функций.
