Двухосный наклономер SIKO IKM360R: технические характеристики и применение

Введение в двухосный наклономер SIKO IKM360R

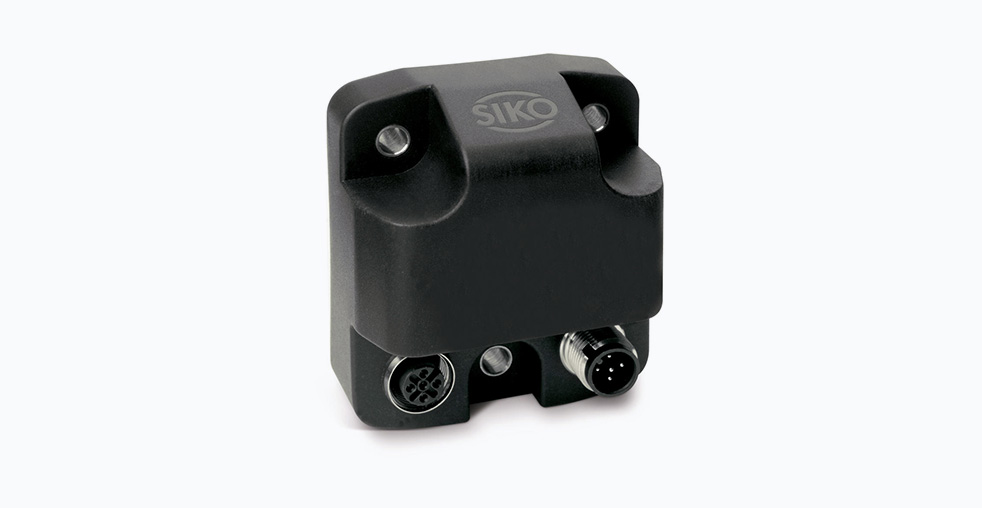

Датчик наклона SIKO IKM360R представляет собой двухосный измерительный прибор, предназначенный для эксплуатации в условиях повышенных механических и климатических нагрузок. Основная сфера применения устройства включает мобильную технику, строительное и подъемное оборудование, а также промышленные системы, где непрерывный контроль угла наклона напрямую влияет на безопасность и функциональность.
Принцип действия прибора основан на механическом измерении угла наклона относительно силы тяжести с последующим преобразованием данных в цифровой сигнал. Конструктивной особенностью модели является резервированная архитектура, обеспечивающая отказоустойчивость в соответствии со стандартом безопасности PLd (ISO 13849).
Конструктивные особенности и технологические решения
Корпус датчика выполнен из прочных материалов, устойчивых к вибрациям, ударным нагрузкам и агрессивным средам. Степень защиты IP67 и IP6K9K гарантирует сохранность работоспособности при полном погружении в жидкость и мойке под высоким давлением. Система температурной компенсации в диапазоне от -40°C до +85°C обеспечивает стабильность показаний при резких климатических изменениях.
Технология PURE.MOBILE, реализованная в устройстве, представляет собой комплекс инженерных решений, минимизирующих влияние внешних механических воздействий на точность измерений. Это достигается за счет специальной демпфирующей системы и алгоритмов цифровой фильтрации сигнала.
Технические характеристики
Параметр | Значение | Комментарий |
---|---|---|
Количество измерительных осей | 2 | Измерение по крену и тангажу |
Диапазон измеряемых углов | 0° — 360° | Доступна модификация с диапазоном -80°…+80° |
Разрешающая способность | 0.001° | Минимальное обнаруживаемое изменение угла |
Погрешность измерения | ±0.8° | Во всем рабочем температурном диапазоне |
Интерфейсы передачи данных | CAN, CANopen, CANopen Safety | Поддержка протоколов промышленной связи |
Уровень функциональной безопасности | До PLd (SIL2) | Соответствие международным стандартам |
Напряжение питания | 9-32 В постоянного тока | Стандартный промышленный диапазон |
Потребляемый ток | не более 100 мА | При номинальном напряжении 24 В |
Система безопасности и резервирования
Архитектура IKM360R включает дублирование критических компонентов системы измерения и обработки данных. Опциональный резервированный интерфейс CANopen Safety обеспечивает передачу данных по двум независимым каналам с непрерывным мониторингом целостности информации. При обнаружении расхождений между каналами система автоматически переходит в безопасное состояние.
Встроенные диагностические функции позволяют отслеживать состояние датчика в реальном времени, включая контроль напряжения питания, температуры внутренних компонентов и целостности измерительных цепей.
Особенности монтажа и эксплуатации
Для обеспечения заявленной точности измерений требуется установка датчика на ровную, очищенную от загрязнений и смазки поверхность. Производитель рекомендует использовать три крепежных винта M5 с моментом затяжки 4.5 Н·м, что обеспечивает оптимальное прилегание без деформации корпуса.
При прокладке кабелей следует избегать близкого расположения к силовым линиям, генерирующим электромагнитные помехи. В условиях повышенного уровня электромагнитных помех рекомендуется использование экранированных кабелей и дополнительных ферритовых фильтров.
Сравнительный анализ с аналогичными продуктами
В линейке продукции SIKO модель IKM360R занимает позицию решения с повышенными требованиями к безопасности. Для сравнения, модель IK360, основанная на MEMS-технологии, обеспечивает более высокую точность измерений (±0.1°), но не имеет функций резервирования и сертификации для критических применений.
Характеристика | IKM360R | IK360 |
---|---|---|
Принцип измерения | Механический | MEMS |
Резервирование каналов | Присутствует | Отсутствует |
Максимальная погрешность | ±0.8° | ±0.1° |
Разрешение | 0.001° | 0.01° |
Сертификация безопасности | PLd (ISO 13849) | Стандартное исполнение |
Диапазон рабочих температур | -40°C…+85°C | -40°C…+85°C |
Программирование и конфигурирование
Устройство поддерживает возможность программной настройки параметров измерения через специализированное программное обеспечение. Доступные для конфигурирования параметры включают установку нулевой точки, направление осей измерения, фильтрацию сигнала и настройку выходных интерфейсов.
Для работы с протоколом CANopen Safety требуется использование соответствующих конфигурационных файлов и программных инструментов, обеспечивающих правильную интеграцию в систему управления.
Области применения
Основные сферы использования IKM360R включают системы стабилизации платформ мобильной техники, контроль положения стрел подъемных кранов, мониторинг угла наклона строительной техники и обеспечение безопасности наклоняемых платформ промышленного оборудования.
В сельскохозяйственной технике датчик может использоваться для контроля положения рабочих органов, а в горнодобывающей отрасли — для мониторинга угла наклона транспортных средств и стационарных установок.
Заключение
SIKO IKM360R представляет собой специализированное решение для применений, где требуется сочетание точности измерений и отказоустойчивости. Резервированная архитектура, высокая степень защиты и расширенные функции безопасности делают его подходящим выбором для критически важных систем различных отраслей промышленности.
