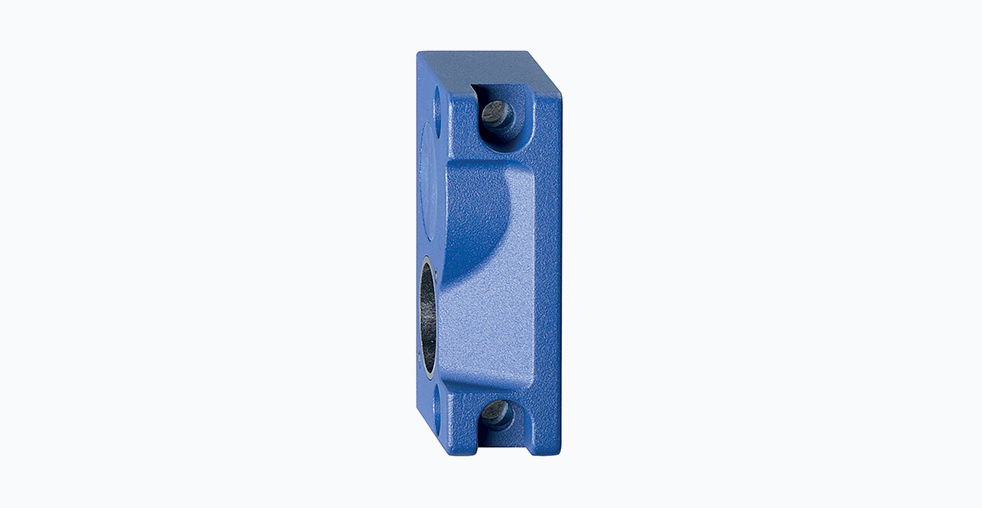

Электромагнитный блокиратор Schmersal AZM 400 B1

Введение в электромагнитный блокиратор Schmersal AZM 400 B1

Электромагнитный блокиратор Schmersal AZM 400 B1 представляет собой специализированное устройство безопасности, предназначенное для блокировки защитных ограждений, дверей и люков на промышленном оборудовании. Его основная функция — предотвращение несанкционированного или опасного доступа к движущимся частям станков, автоматизированных линий и других производственных систем до полной остановки всех опасных процессов. Принцип действия устройства основан на электромеханическом запирании: при получении сигнала от системы управления блокиратор физически фиксирует защитную дверь в закрытом положении. Разблокировка происходит только после получения соответствующего разрешающего сигнала, подтверждающего безопасное состояние оборудования.

Принцип действия и сферы применения

Ключевой особенностью AZM 400 B1 является бистабильный принцип работы в сочетании с электромоторным стопорным штифтом. Эта конструкция обеспечивает высокую надежность блокировки даже при полном отключении питания — механизм сохраняет свое положение без постоянного энергопотребления. Технический принцип основан на электромагнитном блокировании с использованием технологии RFID для идентификации и авторизации. Когда привод попадает в зону обнаружения, система считывает его уникальный код и активирует механизм блокировки. При этом стопорный штифт с моторным приводом обеспечивает физическое удержание с значительным усилием.

Сферы применения охватывают наиболее требовательные отрасли промышленности:

• Станки с ЧПУ и обрабатывающие центры
• Защитные двери в машиностроении и производстве оборудования
• Системы с моторизованными и приводными защитными дверьми
• Тяжелые защитные двери с значительным ручным усилием
• Оборудование с повышенными требованиями к безопасности
• Роботизированные ячейки и автоматизированные производственные линии

Конструктивные особенности и монтажные преимущества

Геометрическая адаптивность AZM 400 B1 выделяет его на фоне аналогов. Привод устройства можно перемещать в обе стороны от направлений X и Y, что обеспечивает простую установку в системах со скользящими ограждениями или вращающимся защитным оборудованием. Корпус устройства выполнен из цинкового сплава с покрытием, обеспечивающим устойчивость к коррозии и механическим повреждениям в условиях промышленной эксплуатации.

Монтажные допуски специально рассчитаны для реальных производственных условий:

• Допустимое смещение привода в направлениях X и Y: ±4 мм
• Расстояние между приводом и блокировкой соленоида: 1-7 мм
• Максимальное угловое смещение: 2°

Такие параметры позволяют компенсировать неизбежные погрешности монтажа и эксплуатационные деформации, сохраняя полную функциональность системы безопасности. Конструкция предусматривает различные способы монтажа, включая установку на вертикальные и горизонтальные поверхности с использованием стандартного крепежа.

Технические характеристики

Система безопасности и защита от взлома

Кодирование и идентификация реализованы через технологию RFID, что соответствует стандарту ISO 14119. Производитель предлагает три уровня защиты:

• Базовая версия: принимает любой подходящий привод
• Версия -I1: принимает только привод, обученный при первоначальной активации
• Версия -I2: процесс обучения можно повторять многократно с защитой от быстрой замены привода

Процесс обучения приводов для версий с индивидуальным кодированием не требует дополнительных инструментов. При первом запуске система автоматически инициирует процедуру обучения: после подключения рабочего напряжения и поднесения привода в зону обнаружения примерно через десять секунд светодиодная индикация сигнализирует о необходимости отключения питания. Последующая активация системы завершает процесс обучения. Система обеспечивает защиту от манипуляций и соответствует требованиям стандартов безопасности для категории 4 по EN ISO 13849-1.

Функциональные возможности и диагностика

Модификации устройства предлагают различные возможности для интеграции в системы управления:

• Базовая версия (-ST): оснащена 8-контактным разъемом M12, диагностическим выходом и двумя безопасными выходами
• Расширенная версия (-ST2): дополнительно имеет 5-полюсный разъем M12, второй диагностический выход и возможность подключения электрического устройства расцепления

Электрический ручной расцепитель в версии -ST2 реализуется через дополнительный источник вспомогательного напряжения. Это позволяет разблокировать устройство при сбое питания или отключении основного питания, обеспечивая аварийный доступ. Двухканальный входной сигнал соответствует высочайшим требованиям безопасности. Функции блокировки и защитной блокировки соответствуют уровню PL e / категория 4 / SIL 3, что делает устройство применимым даже для наиболее критичных применений.

Сравнение модификаций блокиратора

Практические рекомендации для инженеров

При выборе модификации следует учитывать требования конкретной системы безопасности. Для стандартных применений без повышенных требований к защите от взлома достаточно базовой версии. Для систем с повышенными требованиями безопасности рекомендуется версия с индивидуальным кодированием -I1 или -I2. Для сложных систем с необходимостью расширенной диагностики и аварийного расцепления оптимальна версия -ST2.

При монтаже важно учитывать рекомендуемые крепежные элементы (болты M6), соблюдение зон обнаружения и допустимых смещений, правильную ориентацию привода относительно блокирующего элемента. Интеграция с системами управления безопасностью упрощена благодаря универсальной входной цепи, позволяющей подключать AZM 400 B1 к распространенным системам управления с выходами P/P и P/N без необходимости заказа специальных версий.

Интеграция в системы промышленной безопасности

Электромагнитный блокиратор Schmersal AZM 400 B1 проектировался для интеграции в комплексные системы безопасности промышленного оборудования. Устройство может взаимодействовать с программируемыми логическими контроллерами безопасности, реле безопасности и другими компонентами систем защиты. Совместимость со стандартными промышленными протоколами и интерфейсами позволяет легко встраивать блокиратор в существующие автоматизированные системы управления технологическими процессами.

Соответствие международным стандартам безопасности, включая EN ISO 13849-1, EN IEC 62061 и другие, обеспечивает возможность применения устройства на промышленных объектах по всему миру. Процедуры периодического технического обслуживания и диагностики предусмотрены конструкцией устройства и могут быть интегрированы в общие планы обслуживания промышленного оборудования.

Заключение

Электромагнитный блокиратор Schmersal AZM 400 B1 демонстрирует современный подход к проектированию систем безопасности. Сочетание мощной механической блокировки, адаптивных монтажных допусков, многоуровневой системы защиты от взлома и расширенных диагностических возможностей делает его решением для современных промышленных предприятий. Устройство особенно актуально для реализации концепций автоматизированного производства, где безопасность должна интегрироваться в гибкие и адаптивные производственные системы без потери надежности и соответствия международным стандартам.

Для специалистов с техническим образованием AZM 400 B1 предлагает законченную систему, способную повысить как уровень защиты персонала, так и общую эффективность производственных процессов за счет снижения времени простоя и упрощения процедур обслуживания. Широкий выбор модификаций позволяет подобрать оптимальное решение для различных применений и требований к безопасности.
