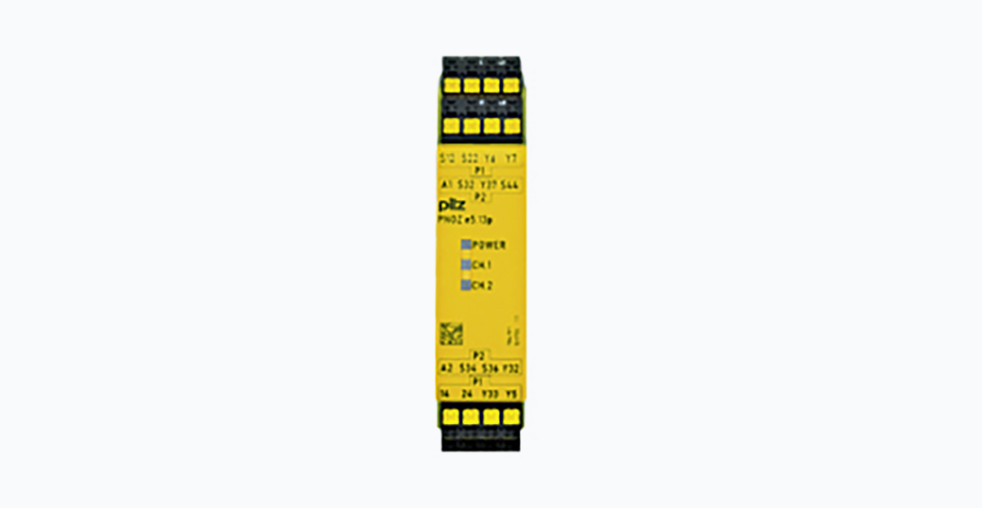

Электронный модуль безопасности PNOZ e5.13p Pilz

PNOZ e5.13p представляет собой электронное реле безопасности, разработанное для комплексного контроля систем аварийной остановки и защитных ограждений в промышленных автоматизированных комплексах. Устройство сочетает принципы традиционной релейной безопасности с преимуществами современной полупроводниковой техники.

Назначение и функциональные возможности

Основная задача устройства — одновременный мониторинг двух критических функций безопасности: кнопок аварийного останова (E-STOP) и защитных ограждений. Модуль поддерживает контроль до двух точек доступа одновременно, что делает его практичным решением для производственных линий с несколькими зонами доступа. Встроенная логическая функция AND обеспечивает выполнение условий безопасности по всем подключенным каналам перед разрешением работы оборудования.

Технические характеристики

Конструктивные особенности и преимущества

Пружинные клеммы и компактный дизайн

Использование съемных пружинных клемм значительно ускоряет процесс монтажа и демонтажа, что важно при сервисном обслуживании или модернизации оборудования. Модуль шириной 22.5 мм экономит место на DIN-рейке, позволяя создавать плотные компоновки шкафов управления.

Полупроводниковая архитектура

В отличие от электромеханических реле, PNOZ e5.13p построен на полупроводниковой элементной базе. Это обеспечивает больший механический ресурс, повышенную стойкость к вибрациям и возможность более быстрого переключения. Отсутствие механических контактов, подверженных износу, повышает общую надежность системы безопасности.

Логика и расширяемость

Наличие внутренней логики AND позволяет гибко выстраивать цепи безопасности. Предусмотрена возможность подключения нескольких устройств между собой, что открывает путь для создания масштабируемых систем безопасности сложных технологических процессов.

Сравнение с аналогами

При выборе реле безопасности важно учитывать особенности различных производителей. Устройства безопасности от Allen-Bradley, такие как серия GuardMaster, предлагают расширенные функции сетевого взаимодействия. Продукция Sick, например, модули Flexi Soft, выделяются программной настройкой параметров безопасности. Omron предлагает решения типа G9SP с возможностью самодиагностики. PNOZ e5.13p занимает нишу устройств с фиксированной логикой, обеспечивающих высокую надежность без необходимости программирования.

Практические аспекты применения

Совместимость с датчиками

Устройство способно работать с безопасными датчиками, что делает его удобным для организации контроля защитных ограждений с магнитной блокировкой. Модуль совместим с контактными и бесконтактными датчиками безопасности различных производителей.

Монтаж и эксплуатация

Благодаря возможности установки в любом положении инженер получает большую свободу при компоновке шкафа. Степень защиты корпуса IP40 предполагает монтаж в защищенной от прямого попадания пыли и влаги среде, то есть внутри электрического шкафа или распределительного щита.

Особенности подключения и диагностики

Модуль обеспечивает диагностику состояния входных цепей через вспомогательные выходы. Важной особенностью является необходимость внешнего мониторинга возможных коротких замыканий между выходными контактами, так как устройство не обнаруживает такие ситуации самостоятельно.

Области применения

PNOZ e5.13p оптимально подходит для средних и малых систем автоматизации, где требуется надежное и простое решение для контроля безопасности. Типичные области применения включают: автоматизированные производственные линии, роботизированные комплексы, оборудование для обработки материалов, упаковочные машины и испытательные стенды.

Перспективы развития систем безопасности

Современные тенденции в области промышленной безопасности демонстрируют переход к сетевым решениям. Однако устройства с фиксированной логикой, подобные PNOZ e5.13p, сохраняют актуальность благодаря своей простоте, предсказуемости поведения и отсутствию необходимости в сложной настройке.
