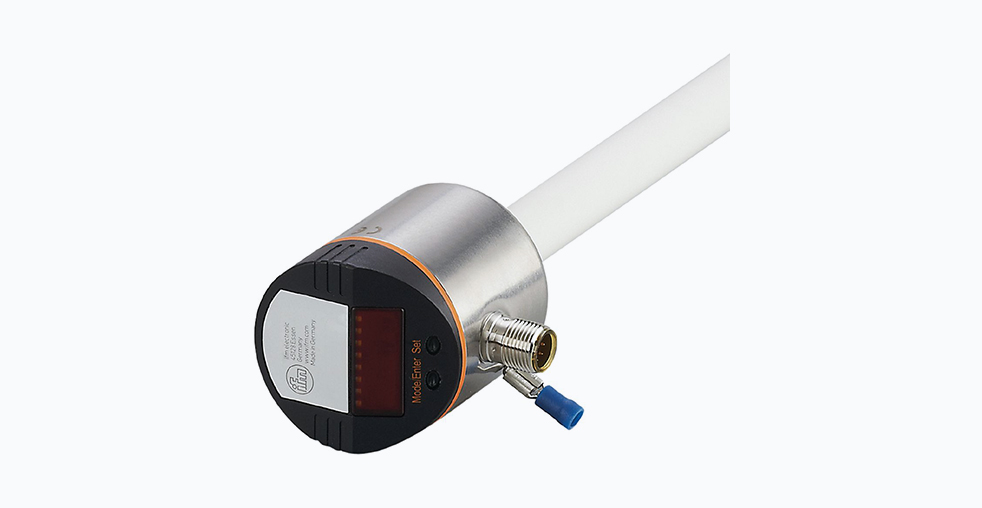

Емкостной уровнемер IFM LK8124: технический обзор

Введение в емкостные технологии измерения уровня

Контроль уровня жидкостей и сыпучих материалов представляет собой критически важную задачу в современных промышленных процессах. Среди разнообразных методов измерения емкостные датчики занимают особое положение благодаря своей универсальности, надежности и отсутствию движущихся частей. Модель IFM LK8124 воплощает в себе современное решение, сочетающее проверенные физические принципы и передовые электронные технологии.

Данное устройство выходит за рамки простого бинарного контроля наличия или отсутствия жидкости, предлагая многопороговое измерение с цифровым интерфейсом, что делает его ценным инструментом в арсенале инженера-автоматизатора. Емкостной метод измерения основан на изменении электрической емкости между электродом датчика и стенкой резервуара при изменении уровня контролируемого вещества.

Технические характеристики: детальный обзор

Анализ технической документации LK8124 позволяет выделить несколько ключевых аспектов, которые отличают эту модель от аналогичных устройств:

Многопороговый контроль: Устройство обладает четырьмя независимыми цифровыми выходами с конфигурируемой логикой работы. Это позволяет одновременно контролировать несколько критических уровней без установки дополнительных приборов.

Современный интерфейс: Наличие IO-Link преобразует датчик из простого дискретного устройства в интеллектуальный сетевой компонент. Это обеспечивает не только передачу данных о состоянии уровней, но и удаленную конфигурацию параметров, диагностику и мониторинг работоспособности системы в реальном времени.

Метрологические параметры: При заявленной погрешности ±5% от конечного значения и повторяемости ±2% прибор обеспечивает достаточную точность для большинства промышленных применений. Разрешение составляет 10 мм, что для активного диапазона 585 мм обеспечивает адекватную детализацию изменения уровня.

Конструкционные материалы: Корпус выполнен из нержавеющей стали, а части, контактирующие со средой, — из полипропилена. Такой выбор обеспечивает коррозионную стойкость в различных средах, включая воду, масла и жидкие хладагенты.

Сравнительная таблица технических характеристик

Конструктивные особенности и монтажные нюансы

Конструкция LK8124 включает несколько продуманных инженерных решений, которые заслуживают отдельного внимания. Геометрия зонда имеет четко определенные активные и неактивные области, что важно при монтаже, поскольку позволяет точно позиционировать чувствительную часть относительно геометрии резервуара и избежать возникновения мертвых зон.

Для монтажа предлагается широкий спектр аксессуаров, включая резьбовые адаптеры, вварные адаптеры и фланцевые пластины. Выбор правильного монтажного решения критически важен для обеспечения точности измерений и долговечности устройства. Для сред с повышенной температурой рекомендуется использование климатической трубки, которая защищает электронный модуль от термических нагрузок.

Электрическое подключение осуществляется через 8-контактный разъем M12. При подключении необходимо внимательно изучать документацию, поскольку цвета жил для 8-полюсных разъемов не стандартизированы производителем.

Программирование и настройка: гибкость под конкретные задачи

Одним из ключевых преимуществ LK8124 является развитая система параметризации, доступная как через встроенный интерфейс, так и через IO-Link. Прибор оснащен буквенно-цифровым четырехзначным дисплеем и интуитивной системой меню, позволяющей осуществлять конфигурацию без дополнительных инструментов. Зеленые и желтые светодиоды обеспечивают визуальную индикацию режимов работы и состояния выходов.

Через IO-Link возможен полный доступ к параметрам устройства, включая установку точек срабатывания в диапазоне 60-590 мм с шагом 10 мм, настройку гистерезиса, выбор логики переключения, установку задержек включения и выключения, а также выбор типа среды. Стандартный Device ID по умолчанию — 23. Поддерживаются профили Smart Sensor, включая Process Data Variable, Device Identification и Device Diagnosis, что обеспечивает совместимость с широким спектром систем управления.

Практическое применение и области использования

LK8124 предназначен для работы с жидкостями с диэлектрической проницаемостью более 2, что включает воду и водоподобные среды, масла и маслосодержащие жидкости, а также жидкие хладагенты. Устройство не рекомендуется для использования с сильно проводящими средами, липкими веществами, гранулятами и сыпучими материалами, кислотами и щелочами, а также гигиеническими средами и гальваническими растворами.

Типичные сценарии применения включают системы охлаждения в машиностроении, резервуары с маслом в энергетике, баки с водой и технологическими жидкостями в пищевой промышленности, а также системы смазки в промышленном оборудовании. При установке следует учитывать максимальную скорость изменения уровня и ограничение по давлению при установке без дополнительных монтажных принадлежностей.

Сравнительный анализ в линейке IFM и с конкурентами

В линейке емкостных уровнемеров IFM LK8124 занимает позицию устройства с расширенными коммуникационными возможностями и многопороговым контролем. По сравнению с моделями LK3124 и LK1023, LK8124 выделяется наличием четырех дискретных выходов против одного-двух у аналогов, поддержкой IO-Link как стандартного интерфейса и улучшенными возможностями визуализации и локальной параметризации.

При сравнении с аналогичными устройствами других производителей, таких как Siemens Sitrans LC200 или Vega Vegaflex 81, LK8124 демонстрирует сопоставимые метрологические характеристики, но предлагает более расширенные возможности коммуникации через интерфейс IO-Link. Модель Endress+Hauser Liquiphant FTL51 предлагает альтернативное техническое решение с вибрационным принципом измерения, что может быть предпочтительнее для определенных типов сред.

Надежность и диагностические возможности

Производитель заявляет высокие показатели надежности компонентов и продуманной конструкции. Это достигнуто за счет защиты от короткого замыкания, защиты от перегрузок по току и защиты от переполюсовки. Устройство соответствует стандартам электромагнитной совместимости, что обеспечивает стабильную работу в промышленных условиях с высоким уровнем электромагнитных помех.

Испытания на вибропрочность и ударопрочность подтверждают способность устройства работать в сложных механических условиях. Диагностические возможности включают мониторинг состояния чувствительного элемента, контроль целостности соединений и отслеживание параметров окружающей среды, что позволяет осуществлять предиктивное обслуживание и снижать вероятность внезапных отказов.

Заключение: техническая ценность решения

Емкостной уровнемер IFM LK8124 представляет собой пример современного подхода к проектированию промышленных датчиков, где сочетаются проверенные физические принципы измерения, передовые коммуникационные возможности и продуманная эргономика. Для технического специалиста это устройство предлагает не просто контроль уровня, а интегрированное решение для управления технологическими процессами с богатыми диагностическими возможностями и простотой интеграции в современные автоматизированные системы.

Важность правильного подбора монтажных аксессуаров и конфигурации под конкретную среду невозможно переоценить, поскольку это позволяет раскрыть весь потенциал устройства и обеспечить долговосрочную надежную работу в промышленных условиях. Модель LK8124 демонстрирует сбалансированное сочетание точности, надежности и функциональности, что делает ее конкурентоспособным решением на рынке промышленной автоматизации.
