Емкостной датчик уровня IFM LMT100: принцип работы и технические характеристики

Принцип действия емкостных датчиков уровня и технологические инновации
В системах автоматизации промышленных процессов точный контроль уровня жидкостей и сыпучих материалов является одной из ключевых задач. Емкостные датчики традиционно используются для решения подобных задач, однако современные требования к точности, надежности и гигиеничности обусловили появление новых технологических решений. Одним из таких решений является применение импедансно-спектроскопического метода, который кардинально меняет подход к измерению уровня различных сред.
Импедансная спектроскопия основана на анализе комплексного электрического сопротивления материала в широком диапазоне частот. Это позволяет получать значительно больше информации о свойствах контролируемой среды по сравнению с традиционными методами. Датчики, использующие этот принцип, способны не только определять наличие или отсутствие материала, но и анализировать его диэлектрические характеристики, что открывает новые возможности для промышленной автоматизации.
Технические особенности IFM LMT100

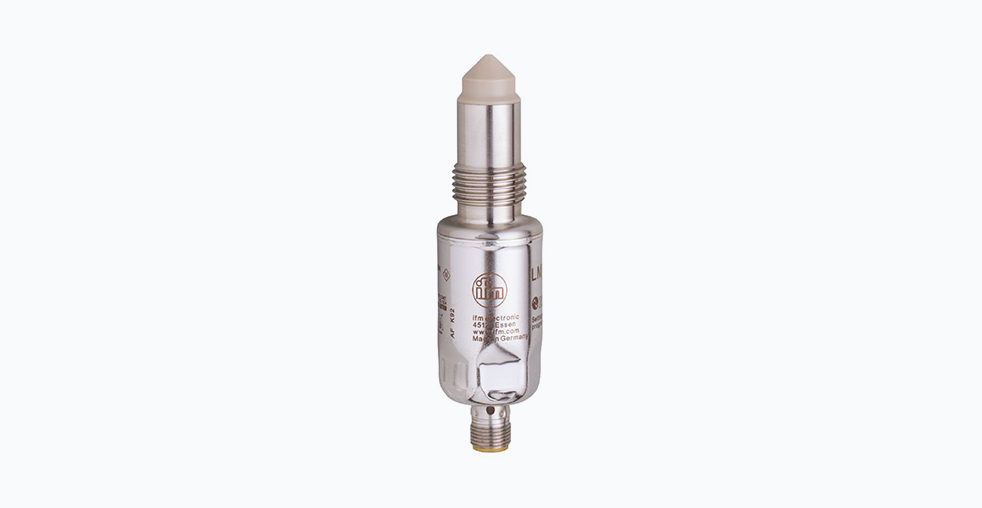

IFM LMT100 представляет собой емкостной датчик уровня, использующий импедансно-спектроскопическую технологию. Устройство предназначено для работы в различных отраслях промышленности, включая пищевую, фармацевтическую и химическую, где предъявляются повышенные требования к точности измерений и гигиеничности оборудования.
Конструктивное исполнение и материалы
Корпус устройства изготовлен из нержавеющей стали марки 316L, что обеспечивает высокую коррозионную стойкость и механическую прочность. Чувствительный элемент выполнен из полиэфирэфиркетона (PEEK) — высокопрочного полимерного материала, отвечающего требованиям пищевой промышленности и фармацевтики. Такое сочетание материалов обеспечивает долговечность работы в агрессивных средах и соответствие строгим гигиеническим стандартам.
Датчик имеет степень защиты IP68/IP69K, что гарантирует его работоспособность при полном погружении в жидкость и при мойке под высоким давлением. Конструкция исключает наличие зазоров и полостей, где мог бы скапливаться продукт, что особенно важно для применений, требующих частой очистки.
Электронные характеристики и интерфейсы
Устройство работает от напряжения постоянного тока 18-30 В и оснащено двумя независимыми программируемыми выходами типа PNP/NPN с функцией нормально открытого/нормально закрытого контакта. Максимальный ток нагрузки составляет 100 мА, что позволяет непосредственно управлять различными исполнительными механизмами.
Важной особенностью является наличие интерфейса IO-Link, который обеспечивает не только передачу данных, но и расширенные возможности конфигурации и диагностики. Через этот интерфейс пользователь может настраивать параметры чувствительности, осуществлять мониторинг состояния устройства в реальном времени и сохранять параметры настройки для упрощения замены оборудования.
Сравнительный анализ с датчиками других типов
Емкостные датчики уровня конкурируют с несколькими типов измерительных устройств, каждое из которых имеет свои особенности применения.
Вибрационные датчики
Вибрационные сигнализаторы уровня широко используются для обнаружения сыпучих материалов. Такие устройства основаны на принципе резонансных колебаний вилки, погруженной в среду. При изменении уровня материала происходит изменение частоты или амплитуды колебаний, что фиксируется электронной схемой. Основным недостатком является наличие движущихся частей, что снижает надежность в условиях вибрации и требует регулярного обслуживания.
Ультразвуковые датчики
Ультразвуковые измерения уровня основаны на измерении времени прохождения звуковой волны до поверхности материала и обратно. Преимуществом является бесконтактный метод измерения, однако точность значительно снижается при наличии пыли, пара или пены на поверхности материала.
Радарные датчики
Радарные технологии измерения уровня используют электромагнитные волны для точного определения расстояния до поверхности продукта. Они эффективны для применений с высокими температурами и давлениями, но имеют высокую стоимость и сложность настройки.
Практическое применение и настройка
Монтаж и установка
Правильная установка датчика уровня критически важна для обеспечения точных и надежных измерений. Рекомендуется использовать специализированные монтажные адаптеры, обеспечивающие правильное позиционирование чувствительного элемента относительно контролируемой среды. Следует избегать мест установки, где возможны турбулентности или скопление материала на стенках емкости.
Для гигиенических применений особенно важно обеспечить возможность полного дренирования области вокруг датчика и исключить любые полости, где мог бы скапливаться продукт.
Калибровка и настройка параметров
Настройка датчика для работы с различными средами осуществляется через интерфейс IO-Link. Устройство позволяет создавать и сохранять профили для различных материалов, включая жидкости с различной диэлектрической проницаемостью и сыпучие материалы с разной плотностью и гранулометрическим составом.
Особенностью импедансно-спектроскопического метода является возможность компенсации эффекта налипания материала на чувствительный элемент. Это достигается за счет анализа изменения диэлектрических характеристик в области измерения и автоматической корректировки порогов срабатывания.
Области применения и отраслевые решения
IFM LMT100 находит применение в различных отраслях промышленности, где требуется надежный контроль уровня с высокой точностью и соответствием отраслевым стандартам.
В пищевой промышленности датчик используется для контроля уровня молочных продуктов, растительных масел, алкогольных напитков и сыпучих ингредиентов. Соответствие стандартам 3A, EHEDG и FDA обеспечивает возможность применения в производствах с строгими гигиеническими требованиями.
В фармацевтической промышленности устройство применяется для мониторинга уровня растворов и суспензий в реакционных сосудах и емкостях хранения. Химическая стойкость материалов исполнения позволяет работать с широким спектром фармацевтических субстанций.
В химической промышленности датчик эффективен для контроля агрессивных сред, включая кислоты и щелочи, при условии соответствия материалов исполнения конкретной среде.
Технические характеристики
В таблице представлены основные технические параметры IFM LMT100:
Параметр | Значение | Дополнительная информация |
---|---|---|
Принцип измерения | Импедансно-спектроскопический | Анализ комплексного сопротивления в широком частотном диапазоне |
Диапазон температур | -40…+100°C | Кратковременная работа до +150°C |
Максимальное давление | 40 бар | Рабочий диапазон от -1 до 40 бар |
Длина чувствительного элемента | 11 мм | Короткий зонд для гигиеничных применений |
Материалы контактных частей | PEEK, нержавеющая сталь 316L | Соответствие стандартам FDA и EHEDG |
Выходные сигналы | 2x PNP/NPN, IO-Link | Программируемые выходы с функцией NO/NC |
Степень защиты | IP68/IP69K | Защита от погружения и мойки высоким давлением |
Протокол связи | IO-Link v1.1 | Поддержка расширенной диагностики и параметрирования |
Напряжение питания | 18-30 В постоянного тока | Защита от обратной полярности |
Потребляемый ток | < 15 мА | Без нагрузки |
Время срабатывания | < 100 мс | От включения питания до готовности |
Перспективы развития технологий измерения уровня
Развитие технологий промышленной автоматизации продолжает двигаться в направлении увеличения точности, надежности и интеллектуальности измерительного оборудования. Импедансно-спектроскопические методы представляют собой значительный шаг вперед по сравнению с традиционными подходами, позволяя не только определять уровень материала, но и анализировать его свойства.
Интеграция с промышленными сетями передачи данных и системами управления обеспечивает возможность создания комплексных решений для автоматизации технологических процессов. Современные датчики уровня становятся не просто измерительными устройствами, а источниками ценной информации о состоянии технологического процесса, что позволяет оптимизировать производство и повышать его эффективность.
