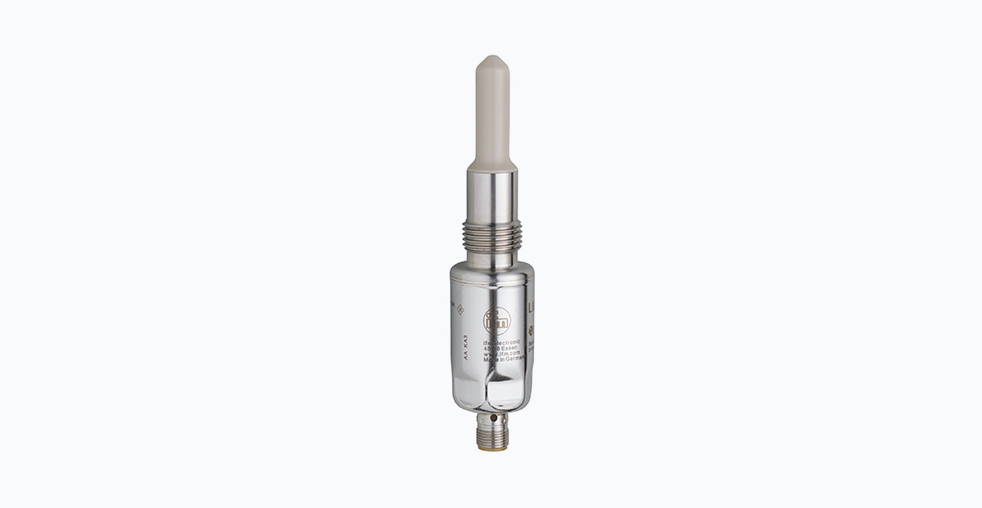

Ёмкостный датчик уровня IFM LMT102 для гигиеничных производств

Ёмкостный датчик уровня IFM LMT102 предназначен для обнаружения предельных уровней жидкостей, вязких сред и порошкообразных материалов в условиях, предъявляющих повышенные требования к гигиене и надежности. Он находит применение в пищевой, фармацевтической и химической промышленности, где точный контроль уровня среды является критически важным для обеспечения бесперебойного технологического процесса.

Принцип действия и конструкция

Принцип работы датчика основан на изменении электрической емкости между чувствительным элементом и стенкой резервуара при изменении уровня контролируемой среды. Это изменение фиксируется электронной схемой, которая преобразует его в выходной сигнал.

Корпус датчика изготовлен из нержавеющей стали марки 1.4404 (316L), а чувствительный элемент — из полимера PEEK (полиэфирэфиркетон). Такое сочетание материалов обеспечивает высокую коррозионную стойкость и соответствует требованиям стандартов FDA и EHEDG для контакта с пищевыми и фармацевтическими продуктами. Конструкция зонда с низкой шероховатостью поверхности (Ra < 0,8 мкм) предотвращает налипание продукта и позволяет проводить эффективную мойку, включая очистку на месте. Резьбовое соединение G½" с коническим уплотнением гарантирует герметичность установки.

Технические характеристики

Датчик рассчитан на работу в широком диапазоне температур измеряемой среды: от -20°C до +100°C, с возможностью кратковременного воздействия температур до +150°C. Рабочее давление в резервуаре может достигать 40 бар, что позволяет использовать его в напорных системах. Устройство питается от источника постоянного тока напряжением 18–30 В и обеспечивает два независимых цифровых выхода типа PNP/NPN с функцией переключения NO/NC. Наличие встроенного интерфейса IO-Link обеспечивает возможность дистанционной параметризации, диагностики и интеграции в системы промышленного Интернета вещей. Степень защиты корпуса IP68/IP69K гарантирует полную защиту от пыли и воды, включая возможность мойки под высоким давлением.

Ключевые особенности и преимущества

Гигиеническое исполнение. Конструкция датчика и используемые материалы соответствуют строгим отраслевым стандартам, включая 3-A, EHEDG и FDA. Это делает его идеальным для применений, где чистота является критическим параметром. Возможность монтажа заподлицо со внутренней поверхностью резервуара исключает образование труднодоступных для очистки зон.

Интеллектуальные функции. Интерфейс IO-Link предоставляет расширенные возможности для настройки и диагностики. С его помощью можно дистанционно адаптировать чувствительность датчика под конкретную среду, что позволяет подавлять ложные срабатывания, вызванные пеной или отложениями на зонде. Кроме того, обеспечивается непрерывный мониторинг состояния устройства и диагностика неисправностей.

Универсальность. Благодаря емкостному принципу действия, датчик способен работать с широким спектром сред: от воды и водных растворов до масел, паст, суспензий и сыпучих материалов. Заводская калибровка выполняется для водных жидкостей, но может быть легко адаптирована для других материалов через IO-Link.

Надежность. Высокая вибро- и ударопрочность, подтвержденная испытаниями по стандартам DIN EN 60068-2-6 и DIN EN 60068-2-27, обеспечивает стабильную работу в условиях сильных механических воздействий.

Области применения

Датчик уровня LMT102 используется в разнообразных отраслях и процессах:

• Пищевая промышленность: Контроль уровня молока, пива, соков, йогуртов, кетчупов и других продуктов в емкостях хранения, технологических резервуарах и трубопроводах.
• Фармацевтическое производство: Мониторинг уровня растворов, суспензий и порошков в реакторах, смесительных емкостях и системах транспортировки.
• Химическая промышленность: Обнаружение уровня агрессивных сред, включая масла, эмульсии, растворители и моющие средства.
• Защита насосов: Предотвращение работы насосов всухую путем контроля наличия перекачиваемой среды в трубопроводе.

Сравнение с аналогами

На рынке представлен ряд аналогичных емкостных датчиков уровня, например, модели серий LC и LB от производителя EMA. Однако LMT102 обладает рядом отличительных особенностей, которые могут быть решающими при выборе для конкретных применений.

Как видно из таблицы, ключевыми преимуществами модели LMT102 являются высочайшая степень защиты, наличие цифрового интерфейса IO-Link и соответствие международным гигиеническим стандартам.

Рекомендации по монтажу и эксплуатации

Монтаж датчика осуществляется с помощью резьбового соединения G½». Для гигиенических применений рекомендуется использовать специальные адаптеры, обеспечивающие установку заподлицо. Важно обеспечить чистоту уплотнительных поверхностей и правильный момент затяжки для предотвращения утечек.

Для оптимальной работы рекомендуется периодически проверять состояние чувствительного зонда и при необходимости очищать его от отложений. Для сред, склонных к пенообразованию или изменению диэлектрической проницаемости, следует использовать функцию адаптивной настройки чувствительности через интерфейс IO-Link. Следует избегать установки датчика в зонах с интенсивной турбулентностью или прямого воздействия струй продукта, чтобы минимизировать риск ложных срабатываний.

Заключение

IFM LMT102 представляет собой современное и надежное решение для задач контроля уровня в гигиенически чувствительных производствах. Его основные преимущества — это соответствие строгим отраслевым стандартам, наличие интеллектуальных функций благодаря интерфейсу IO-Link и прочная конструкция, рассчитанная на работу в сложных условиях. Универсальность, простота интеграции и возможность тонкой настройки под конкретную среду обеспечивают долгосрочную экономическую эффективность за счет снижения простоев и затрат на обслуживание. Внедрение подобных датчиков в производственные линии позволяет не только автоматизировать контроль уровня, но и повысить общую эффективность, безопасность и соответствие процессов современным стандартам качества.
