Энкодер SICK DFS60B-S4AK03000: технические особенности и применение в промышленных системах

В системах промышленной автоматизации обеспечение точных измерений и надежной работы оборудования является фундаментальным требованием. Среди устройств, обеспечивающих обратную связь в контурах управления, энкодеры играют ключевую роль. Модель SICK DFS60B-S4AK03000 представляет собой оптический инкрементальный энкодер, который сочетает высокие технические показатели с конструкцией, адаптированной для работы в сложных промышленных условиях. Устройство обеспечивает не только высокую точность измерений, но и устойчивость к экстремальным внешним воздействиям, что делает его подходящим решением для современных высокоскоростных производственных линий и роботизированных комплексов.

Технические характеристики и конструктивные особенности

Энкодер SICK DFS60B-S4AK03000 относится к серии DFS60 и обладает рядом параметров, которые определяют его применение в прецизионных системах. Разрешение устройства составляет 3000 импульсов на оборот, что обеспечивает высокую точность измерения углового положения. Этот параметр особенно важен для задач, требующих точного позиционирования, таких как управление станками с ЧПУ, робототехническими системами и автоматизированными комплексами контроля качества. Частота выходного сигнала достигает 600 кГц, что позволяет использовать энкодер в высокоскоростных приложениях с минимальной задержкой передачи данных.

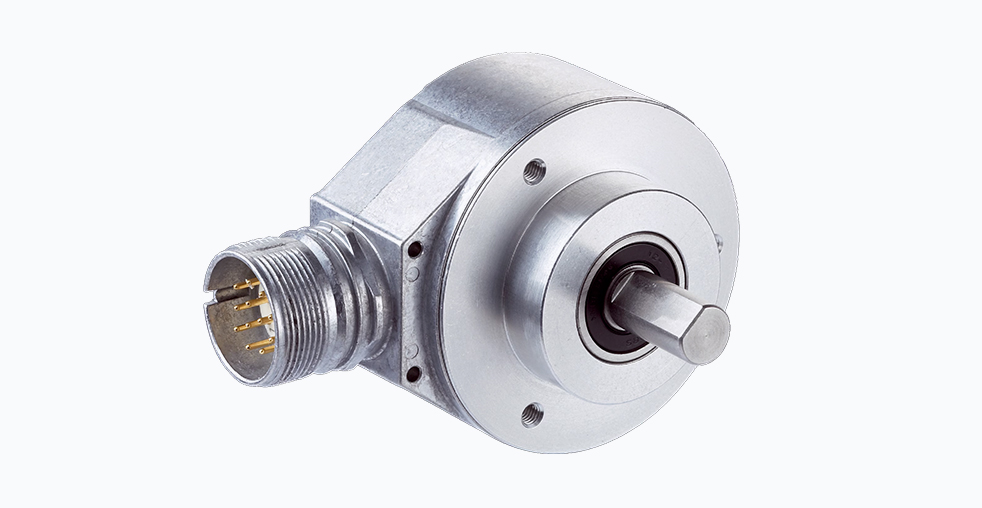

Конструктивно энкодер выполнен в цилиндрическом корпусе диаметром 60 мм, изготовленном из алюминиевого сплава. Это обеспечивает легкость и высокую стойкость к механическим воздействиям и вибрациям. Диаметр вала составляет 10 мм, при этом вал выполнен как сплошной элемент, что повышает устойчивость к нагрузкам и увеличивает срок службы устройства. Для соединения с двигателем используется прижимной фланец, обеспечивающий надежную фиксацию без люфтов.

Принцип работы энкодера основан на оптическом инкрементальном методе измерения, что гарантирует высокую точность и стабильность выходных сигналов. Выходные сигналы соответствуют стандарту TTL/RS-422, что обеспечивает совместимость с большинством промышленных контроллеров и систем управления. Устройство также оснащено защитой от короткого замыкания, снижающей риск повреждения при ошибках подключения или перегрузках.

Эксплуатационные преимущества:

• Температурная стабильность: энкодер сохраняет работоспособность в диапазоне температур от -40°C до +100°C, что позволяет использовать его в условиях экстремальных производственных сред, включая металлургию, пищевую промышленность или наружные установки.
• Защита от внешних воздействий: корпус устройства имеет степень защиты IP64, что обеспечивает устойчивость к проникновению пыли и влаги. Это важно для применения в агрессивных средах, где требуется высокая надежность оборудования.
• Простота монтажа и интеграции: энкодер поставляется с кабелем длиной 1,5 метра, что упрощает его подключение к системе. Крепление с помощью прижимного фланца обеспечивает быструю и надежную установку без необходимости дополнительной регулировки.

Применение в промышленности

Энкодер SICK DFS60B-S4AK03000 применяется в различных отраслях промышленности, где требуется точное измерение угловых перемещений и высокая надежность. Основные сценарии использования включают:

1. Робототехника и автоматизированные системы: в роботизированных комплексах энкодеры используются для точного позиционирования манипуляторов и обеспечения обратной связи в системах управления. Высокое разрешение и частота выходного сигнала позволяют достичь плавности движений и точности выполнения операций.
2. Станки с ЧПУ: в металлообработке и деревообработке энкодеры обеспечивают контроль положения шпинделей и подающих механизмов. Это позволяет минимизировать погрешности обработки и повысить качество готовой продукции.
3. Транспортные и конвейерные системы: в логистике и производственных линиях энкодеры используются для контроля скорости и положения движущихся частей. Это особенно важно в системах, где требуется синхронизация нескольких механизмов.
4. Энергетика и тяжелая промышленность: в условиях высоких нагрузок и экстремальных температур энкодеры демонстрируют высокую надежность и стабильность работы. Они могут использоваться в системах управления турбинами, насосами и другими критически важными механизмами.

Совместимость и интеграция

Одним из ключевых преимуществ энкодера SICK DFS60B-S4AK03000 является его совместимость с широким спектром промышленных систем. Благодаря выходным сигналам TTL/RS-422, устройство легко интегрируется в большинство систем управления, включая программируемые логические контроллеры (PLC), программируемые автоматические контроллеры (PAC) и специализированные промышленные компьютеры. Это позволяет использовать энкодер в качестве замены устаревших или вышедших из строя датчиков без необходимости модернизации всей системы.

Для подключения энкодера используется 8-контактный разъем, обеспечивающий надежное соединение и минимальные потери сигнала. Длина кабеля 1,5 метра позволяет размещать устройство в труднодоступных местах без необходимости использования дополнительных удлинителей. Это особенно важно в условиях плотной компоновки промышленного оборудования.

Сравнительный анализ с аналогами

При выборе энкодера важно учитывать его характеристики в сравнении с аналогичными устройствами других производителей. Ниже представлена таблица сравнительных характеристик энкодера SICK DFS60B-S4AK03000 с моделями аналогичного класса от ведущих производителей.

Как видно из таблицы, энкодер SICK DFS60B-S4AK03000 предлагает более высокое разрешение и расширенный температурный диапазон по сравнению с аналогами, что делает его предпочтительным выбором для применений в условиях экстремальных температур и высоких требований к точности.

Уникальные особенности

Модель DFS60B-S4AK03000 обладает рядом особенностей, которые выделяют ее среди конкурентов:

• Оптический инкрементальный принцип работы: в отличие от магнитных энкодеров, оптические датчики обеспечивают более высокую точность и стабильность измерений. Это особенно важно в приложениях, где даже минимальная погрешность может привести к серьезным последствиям.
• Высокая частота вращения: энкодер способен работать на скоростях до 9000 об/мин, что делает его идеальным решением для высокоскоростных применений, таких как обработка материалов или упаковочное оборудование.
• Защита от короткого замыкания: эта функция снижает риск повреждения устройства в случае ошибок подключения или перегрузок, что повышает его надежность и снижает затраты на обслуживание.

Рекомендации по эксплуатации и обслуживанию

Для обеспечения длительного срока службы энкодера SICK DFS60B-S4AK03000 рекомендуется соблюдать следующие правила:

1. Правильный монтаж: при установке устройства необходимо убедиться, что вал энкодера точно совмещен с валом двигателя. Несоосность может привести к преждевременному износу и снижению точности измерений.
2. Защита от вибраций: хотя устройство устойчиво к вибрациям, рекомендуется использовать демпфирующие элементы в условиях сильных механических воздействий.
3. Регулярное техническое обслуживание: хотя энкодер не требует частого обслуживания, периодическая проверка состояния кабеля и соединений поможет избежать внезапных отказов.
4. Использование в условиях повышенной влажности: если устройство используется в средах с высокой влажностью, рекомендуется дополнительная защита кабельных соединений.

Заключение

Энкодер SICK DFS60B-S4AK03000 представляет собой современное и надежное решение для задач промышленной автоматизации. Его высокие технические характеристики, продуманная конструкция и способность работать в экстремальных условиях делают его подходящим выбором для специалистов, требующих точность, надежность и эффективность. Устройство может использоваться в робототехнике, станках с ЧПУ, конвейерных системах и других областях, где требуется точное измерение углового положения и скорости вращения.
