Абсолютный многооборотный энкодер SIKO AV58M

Абсолютный многооборотный энкодер SIKO AV58M: принцип работы и технические особенности

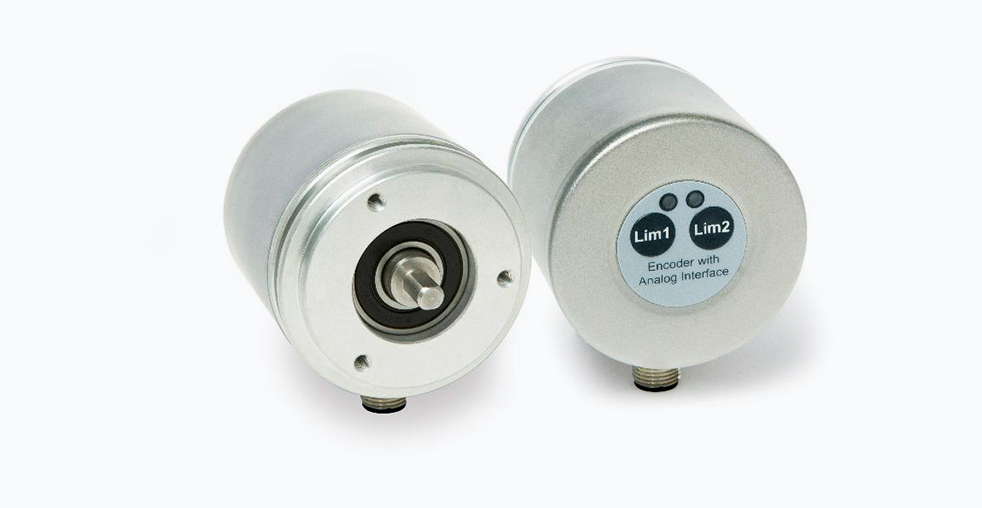

Абсолютный многооборотный энкодер SIKO AV58M представляет собой высокотехнологичное измерительное устройство, предназначенное для точного определения углового положения вала и подсчета количества его полных оборотов. В отличие от инкрементальных энкодеров, которые отслеживают только относительное перемещение, абсолютные энкодеры, такие как AV58M, сохраняют информацию о текущем положении даже после полного отключения питания. Это свойство делает их незаменимыми в системах промышленной автоматизации, где критически важна достоверность данных о позиции и невозможен процесс повторного поиска нулевой точки после каждого включения оборудования.

Магнитная технология как основа надежности

Принцип действия энкодера AV58M базируется на бесконтактном магнитном измерении. Вращение магнита, закрепленного на валу, фиксируется высокочувствительным датчиком Холла, который преобразует изменения магнитного поля в электрические сигналы. Эта технология выгодно отличается от широко распространенных оптических энкодеров, в которых используется диск с метками и оптическая пара — светодиод и фотоприемник. Магнитная система AV58M невосприимчива к запыленности, образованию конденсата, попаданию мелких частиц масла и аэрозолей, что является частой причиной сбоев оптических моделей в условиях производственного цеха. Кроме того, магнитные энкодеры демонстрируют повышенную стойкость к механическим вибрациям и ударным нагрузкам.

Программируемость и настройка диапазона измерения

Одной из ключевых инженерных особенностей модели AV58M является встроенная функция программирования диапазона измерения. Традиционные энкодеры имеют фиксированную характеристику «угол поворота — выходной сигнал», например, 0–360 градусов соответствуют сигналу 0–10 В. В AV58M пользователь может самостоятельно задать начальную и конечную точки этого соответствия непосредственно на месте эксплуатации.

Настройка осуществляется с помощью двух кнопок, расположенных на корпусе устройства, или путем подачи сигналов на два программируемых цифровых входа. Это позволяет, к примеру, настроить энкодер таким образом, чтобы поворот вала на 90 градусов соответствовал полному диапазону выходного сигнала. Данная функция исключает необходимость выполнения дополнительных математических преобразований в программном обеспечении контроллера, упрощает интеграцию устройства и сокращает время переналадки технологического оборудования.

Безбатарейная многооборотная технология

Многооборотная функция, то есть способность энкодера считать и запоминать количество полных оборотов вала, в AV58M реализована без применения резервной батареи. Вместо этого в устройстве используется энергонезависимая память и механизм, фиксирующий обороты за счет энергии, накапливаемой при вращении вала. Это инновационное решение имеет несколько существенных преимуществ:

• Отсутствие необходимости плановой замены элементов питания и связанных с этим затрат на обслуживание.
• Повышение общей надежности системы, так как исключается риск потери данных о положении из-за разряда или отказа батареи.
• Возможность работы в широком температурном диапазоне, включая экстремально низкие температуры, при которых химические источники тока теряют свою емкость.

Конструкция и монтаж

Корпус энкодера AV58M изготовлен из нержавеющей стали, что обеспечивает высокую коррозионную стойкость и долговечность даже при работе в агрессивных промышленных средах. Диаметр корпуса составляет 58,6 мм, что соответствует распространенному посадочному стандарту. Для монтажа на вал используется сплошной вал диаметром 6 мм. Для компенсации возможных радиальных и осевых смещений между валом энкодера и приводным валом двигателя или редуктора настоятельно рекомендуется применять упругую соединительную муфту. Электрическое подключение осуществляется через стандартизированный 5-контактный разъем типа M12, что обеспечивает надежность соединения, защиту от вибраций и ускорение процессов установки и замены устройства.

Технические характеристики

Области применения

Благодаря своим техническим характеристикам, энкодер SIKO AV58M нашел широкое применение в различных отраслях промышленности:

• Подъемно-транспортное оборудование: точное позиционирование стрел кранов, башен грузоподъемников и рабочих органов манипуляторов.
• Автоматизация процессов: контроль угла открытия заслонок, дросселей и клапанов в системах вентиляции, кондиционирования, водоподготовки и нефтегазовой промышленности.
• Обрабатывающие производства: управление намоткой и размоткой рулонных материалов (бумага, текстиль, пленка) в станках и производственных линиях.
• Испытательные стенды: использование в составе оборудования для проверки контрольно-измерительных приборов и измерения крутящего момента.
• Сельскохозяйственная и дорожная техника: контроль положения рабочих органов и систем управления.

Сравнение с продукцией других производителей

На рынке абсолютных многооборотных энкодеров с аналоговым выходом представлена продукция различных производителей. Например, компания Pepperl+Fuchs предлагает серию AVS, также основанную на магнитной технологии, с аналогичными степенями защиты. Энкодеры от Turck, такие как серия Ri, часто позиционируются как решения для суровых условий и могут иметь расширенный температурный диапазон. Продукция Hengstler, известная своими оптическими энкодерами, обеспечивает высокое разрешение, но может быть более чувствительна к условиям окружающей среды. Модель AV58M от SIKO в этом ряду выделяется за счет комбинации безбатарейной многооборотной технологии и функции программирования диапазона непосредственно на месте установки, что предлагает дополнительную операционную гибкость.

Заключение

Абсолютный многооборотный энкодер SIKO AV58M является решением, которое сочетает в себе надежность магнитной измерительной технологии, удобство программируемости и долговечность безбатарейного многооборотного механизма. Эти особенности делают его подходящим выбором для сложных задач промышленной автоматизации, где требуются высокая точность, минимальное обслуживание и устойчивость к воздействию неблагоприятных внешних факторов.
