Энкодер SIKO WV36M/CAN: технические характеристики и применение

Введение

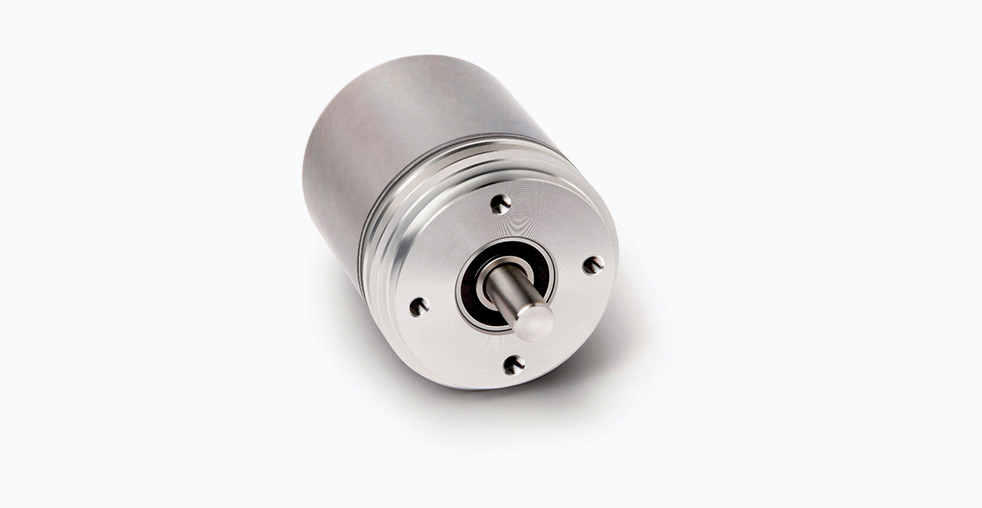

Энкодер SIKO WV36M/CAN представляет собой многооборотный абсолютный датчик угла поворота, построенный на магнитном принципе измерения. Это устройство предназначено для точного определения положения вала с учетом количества его полных оборотов в системах автоматизации и управления. Принцип его работы основан на комбинации однооборотного магнитного датчика и встроенного механического редуктора с пружинным приводом, который осуществляет подсчет оборотов без необходимости внешнего электропитания, что исключает риск потери данных при отключении основного питания.

Принцип действия и ключевые особенности

В основе работы энкодера WV36M/CAN лежит магнитный метод измерения угла поворота. В отличие от оптических энкодеров, магнитная система не подвержена влиянию загрязнений, таких как пыль, масло или аэрозоли, что обеспечивает стабильную работу в условиях производственных цехов. Магнитный датчик измеряет абсолютный угол в пределах одного оборота с высоким разрешением.

Многооборотная функция реализована с помощью встроенного механического счетчика оборотов, который не требует батареи для сохранения данных. Эта особенность является значительным преимуществом, так как устраняет необходимость регулярного обслуживания по замене элементов питания и повышает общую надежность системы. Устройство сохраняет информацию о положении даже после полного отключения питания.

Уникальность модели заключается в сочетании трех характеристик:

• Компактный корпус диаметром всего 36,5 мм, что позволяет использовать энкодер в пространственно-ограниченных применениях.
• Интерфейс CANopen или SAE J1939 для простого и надежного подключения к промышленным сетям или бортовым системам мобильной техники.
• Конструкция с двойным шарикоподшипником, рассчитанная на значительные механические нагрузки.

Детальные технические характеристики

Для инженера ключевое значение имеют точные данные. В таблице приведены основные параметры WV36M/CAN.

Энкодер способен работать при высокой скорости вращения — до 12000 мин⁻¹. Его электрические характеристики включают защиту от обратной полярности, а потребляемая мощность не превышает 1,2 Вт.

Конструктивные преимущества для сложных условий эксплуатации

Конструкция энкодера SIKO WV36M/CAN разработана с учетом требований промышленного применения в тяжелых условиях.

• Механическая прочность: Двойные шарикоподшипники и вал из нержавеющей стали обеспечивают устойчивость к высоким осевым (до 40 Н) и радиальным (до 110 Н) нагрузкам. Энкодер сохраняет работоспособность при ударах до 1000 м/с² и вибрациях до 100 м/с².
• Надежность в широком температурном диапазоне: Устройство стабильно функционирует при температурах от -40°C до +85°C, что делает его пригодным для применения в неотапливаемых цехах, наружных установках и мобильной технике.
• Защита от внешних воздействий: Степень защиты IP65 гарантирует полную защиту от пыли и струй воды, позволяя использовать энкодер в условиях повышенной влажности и запыленности.

Сравнение интерфейсов связи

Энкодер WV36M/CAN предлагается в двух вариантах исполнения по типу интерфейса связи: CANopen и SAE J1939. CANopen является стандартным протоколом для промышленной автоматизации в Европе, тогда как SAE J1939 широко распространен в автомобильной промышленности и мобильной технике, особенно в Северной Америке. Оба протокола используют физический уровень CAN, но различаются в организации данных и услугах верхнего уровня. Выбор между ними зависит от системы, в которую интегрируется энкодер.

Практическое применение и интеграция

SIKO WV36M/CAN находит применение в различных отраслях промышленности, где требуются точное позиционирование и надежность:

• Мобильная гидравлика: Управление положением стрел, отвалов и других рабочих органов в строительной, дорожной и сельскохозяйственной технике, используя интерфейс SAE J1939.
• Автоматизация технологических процессов: Позиционирование поворотных столов, манипуляторов и роботов в станкостроении и робототехнике через интерфейс CANopen.
• Управление приводами: Контроль угла поворота в сложных приводах конвейеров, упаковочных и текстильных машин.

При интеграции энкодера важно учитывать, что адресация и скорость обмена настраиваются через сервис SDO или Layer Setting Service. Скорость передачи данных может достигать 1 Мбит/с, а минимальный цикл опроса составляет 1 мс.

Особенности монтажа и эксплуатации

Монтаж энкодера WV36M/CAN требует внимания к механическому соединению с валом. Рекомендуется использовать гибкую муфту для компенсации возможной несоосности валов, что позволяет предотвратить дополнительные нагрузки на подшипники энкодера. При подключении кабеля питания и сети CAN необходимо соблюдать полярность и использовать экранированные кабели для обеспечения электромагнитной совместимости. Для конфигурации параметров устройства, таких как идентификатор узла CAN или скорость передачи, может потребоваться специализированное программное обеспечение.

Заключение

Абсолютный энкодер SIKO WV36M/CAN представляет собой комплексное решение для задач позиционирования. Его ключевые преимущества — компактность, механическая стойкость, безбатарейная многооборотная функция и современный промышленный интерфейс — делают его подходящим выбором для инженеров, проектирующих оборудование, к которому предъявляются высокие требования по надежности и долговечности. Устройство позволяет упростить конструкцию, отказаться от дополнительных счетчиков оборотов и повысить отказоустойчивость системы в целом.
