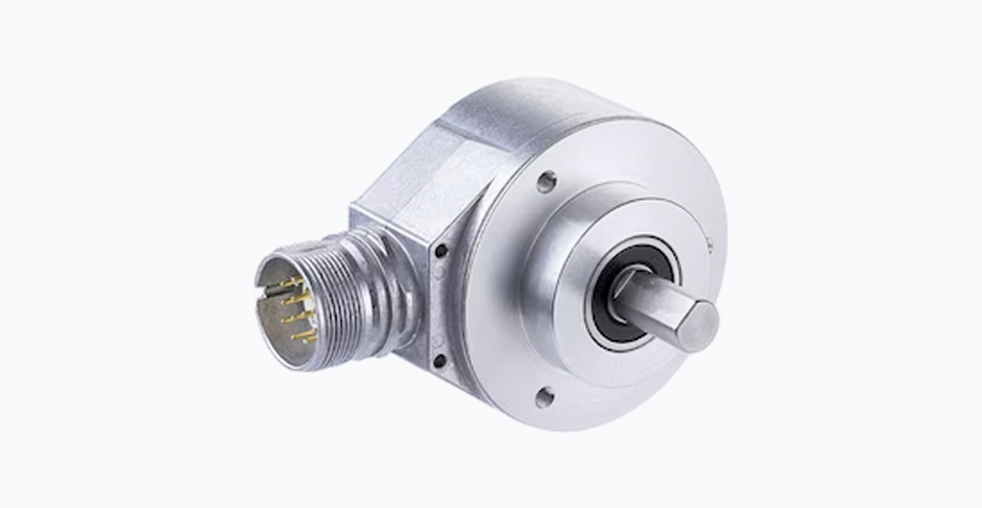

Энкодеры SICK: типы, характеристики и применение в промышленности

Энкодеры представляют собой датчики угла поворота, которые играют фундаментальную роль в системах промышленной автоматизации. Эти устройства обеспечивают точную обратную связь по положению, скорости и направлению вращения механических компонентов. Компания SICK предлагает широкий портфель промышленных энкодеров, отличающихся высокой точностью, надежностью и адаптацией к различным условиям эксплуатации. Продукция немецкого производителя охватывает широкий спектр применений от стандартных задач до специализированных решений для функциональной безопасности и экстремальных сред.

Ключевые типы энкодеров SICK и их технические характеристики

Инкрементальные энкодеры

Инкрементальные энкодеры SICK генерируют последовательность импульсов при вращении вала, позволяя отслеживать относительное перемещение и скорость. Конструкция этих устройств отличается механической простотой, высоким разрешением и устойчивостью к вибрациям и запыленности. Основным ограничением инкрементальных энкодеров является необходимость процедуры инициализации после включения питания, включая поиск нулевой метки. Эти устройства оптимальны для применений, где не требуется сохранение позиции при отключении питания, таких как контроль скорости конвейеров или простые системы позиционирования. Разрешение инкрементальных энкодеров SICK достигает 10000 импульсов на оборот, что обеспечивает высокую точность измерений.

Абсолютные энкодеры

Абсолютные энкодеры SICK предоставляют уникальный цифровой код для каждого углового положения вала в пределах одного или нескольких оборотов. Эта особенность позволяет немедленно получить точные данные о положении даже после перезагрузки системы без необходимости возврата в нулевую точку. Абсолютные энкодеры разделяются на две основные категории: однооборотные и многооборотные. Однооборотные модели определяют положение в пределах одного оборота вала, в то время как многооборотные дополнительно подсчитывают количество полных оборотов, что критически важно для сложных систем с большими диапазонами перемещения. Многооборотные энкодеры используют механические редукторы или электронные системы подсчета оборотов с резервным питанием. Для передачи данных абсолютные энкодеры SICK поддерживают различные промышленные интерфейсы включая SSI, Profibus, CANopen, EtherCAT и PROFINET, что обеспечивает легкую интеграцию в современные системы автоматизации.

Специализированные энкодеры

SICK разрабатывает специализированные энкодеры для конкретных отраслевых применений с уникальными требованиями. Энкодеры безопасности, такие как модель DFS60S Pro, соответствуют строгим стандартам функциональной безопасности SIL 2 и SIL 3. Эти устройства обеспечивают защиту персонала и оборудования в автоматизированных системах благодаря высокой отказоустойчивости и встроенным диагностическим функциям. Уровень защиты корпуса IP67 позволяет использовать их в условиях повышенной влажности и при мойке оборудования. Линейные энкодеры предназначены для точного измерения линейных перемещений с использованием магнитной ленты и считывающей головки. Длина измерения достигает 4000 метров при минимальном шаге дискретизации 1 микрон. Энкодеры с тросовым барабаном серий HighLine, Compact и EcoLine преобразуют линейное перемещение троса во вращательное движение, которое затем измеряется энкодером. Эти устройства оснащены системами защиты от загрязнений и механических повреждений, а также направляющими роликами для обхода препятствий. Энкодеры с измерительным колесом предназначены для контроля линейного движения конвейерных лент и транспортеров. Встроенная пружинная система обеспечивает постоянный прижим колеса к поверхности, исключая проскальзывание и обеспечивая точность измерений даже при вибрациях.

Технологические особенности и принципы работы

Энкодеры SICK используют различные физические принципы работы, что позволяет оптимизировать их характеристики для разных условий эксплуатации. Оптические энкодеры обеспечивают максимальную точность за счет использования светодиодов и фотодатчиков, считывающих положение кодового диска с высокой точностью. Разрешение оптических энкодеров может достигать 24 бит на оборот, но они требуют защиты от загрязнений и конденсата. Магнитные энкодеры основаны на использовании датчиков Холла или магниторезистивных элементов, которые измеряют изменения магнитного поля. Эти устройства демонстрируют повышенную устойчивость к пыли, влаге и вибрациям, что делает их предпочтительными для тяжелых условий эксплуатации. Ёмкостные энкодеры используют принцип изменения электрической емкости между электродами при вращении вала. Они предлагают высокую надежность и устойчивость к внешним воздействиям, кроме сильных электромагнитных полей. Конструктивное исполнение энкодеров SICK включает различные типы валов: сплошной вал требует использования гибких муфт для компенсации несоосности, в то время как полый вал упрощает монтаж и снижает требования к точности центровки. Уровни защиты корпусов соответствуют международным стандартам IP65, IP67 и IP69K, что позволяет использовать устройства в условиях повышенной запыленности, влажности и воздействия агрессивных сред. Температурный диапазон работы для большинства моделей составляет от -40°C до +85°C, а для специальных исполнений может достигать -55°C до +125°C.

Практическое применение в различных отраслях промышленности

Энкодеры SICK находят применение в разнообразных отраслях промышленности, где требуется точное измерение положения и скорости. В металлообработке и деревообрабатывающей промышленности абсолютные энкодеры обеспечивают точное позиционирование шпинделей станков с ЧПУ, а инкрементальные используются в системах контроля перемещения листового материала. Высокоточные энкодеры с разрешением до 26 бит используются в прецизионных шлифовальных и фрезерных станках. В лифтовом и подъемном оборудовании многооборотные абсолютные энкодеры с полым валом монтируются непосредственно на лебедке, обеспечивая точное позиционирование кабины без необходимости дополнительных редукторов. Эти устройства обеспечивают безопасность и плавность работы подъемных механизмов. Энергетическая отрасль использует энкодеры в солнечных и ветряных установках для контроля угла наклона панелей и ориентации лопастей, оптимизируя генерацию энергии. В робототехнике и медицинском оборудовании высокоточные абсолютные энкодеры применяются в протезах, экзоскелетах и роботизированных хирургических системах, где требуется максимальная надежность и точность позиционирования. Пищевая и фармацевтическая промышленность использует энкодеры с повышенной коррозионной стойкостью и возможностью влажной очистки. Автомобильная промышленность применяет энкодеры в сборочных линиях, испытательных стендах и системах контроля качества.

Сравнение с продукцией конкурентов

При сравнении энкодеров SICK с продукцией других ведущих производителей, таких как Heidenhain, Pepperl+Fuchs и Omron, можно выделить несколько ключевых особенностей. Энкодеры Heidenhain традиционно занимают лидирующие позиции в сегменте высокоточных оптических энкодеров для прецизионного оборудования, предлагая разрешение до 28 бит. Однако продукция SICK демонстрирует лучшие показатели устойчивости к тяжелым условиям эксплуатации и более широкий выбор интерфейсов связи. Компания Pepperl+Fuchs специализируется на взрывозащищенных энкодерах для химической и нефтегазовой промышленности, в то время как SICK предлагает более широкий портфель для различных отраслей. Японская компания Omron ориентируется на миниатюрные энкодеры для робототехники и электроники, тогда как SICK предоставляет решения для тяжелой промышленности с повышенными требованиями к механической прочности. Европейские производители, такие как Lenord+Bauer и Baumer, предлагают продукты, сравнимые по техническим характеристикам, но SICK отличается более развитой глобальной сервисной сетью и технической поддержкой. Американская компания Encoder Products Company специализируется на индивидуальных решениях, в то время как SICK предлагает стандартизированные продукты с возможностью конфигурации.

Критерии выбора и интеграции

При выборе энкодера SICK для конкретного применения необходимо учитывать несколько критически важных параметров. Точность и разрешение определяют минимальный обнаруживаемый угол поворота и могут варьироваться от нескольких угловых минут до долей угловой секунды. Скорость вращения влияет на выбор типа энкодера и интерфейса передачи данных. Для высокоскоростных применений требуются энкодеры с быстрыми интерфейсами типа EtherCAT или PROFINET. Условия эксплуатации определяют необходимую степень защиты корпуса, температурный диапазон и устойчивость к вибрациям. Для сред с сильными магнитными полями предпочтительны оптические энкодеры, а для зон с повышенной вибрацией — магнитные. Механические характеристики включают тип вала, нагрузочную способность подшипников и момент инерции. Для критичных применений необходимо выбирать энкодеры с функцией безопасности, соответствующие стандартам SIL 2 или SIL 3. При интеграции энкодеров в существующие системы необходимо обеспечить совместимость интерфейсов связи и протоколов обмена данными. Важным аспектом является простота монтажа и настройки, а также доступность запасных частей и технической поддержки.
