Энкодеры SIKO серии IG: принцип работы и применение

Принцип действия и сфера применения эннкодеров SIKO серии IG

Серия инкрементальных энкодеров SIKO IG — это семейство высококачественных измерительных приборов, предназначенных для точного определения угла поворота, положения и скорости вращения валов в промышленном оборудовании. Эти устройства преобразуют механическое движение в электрические сигналы, что делает их незаменимыми компонентами в системах автоматизации и управления технологическими процессами. Благодаря сочетанию проверенных принципов работы и современных инженерных решений, энкодеры серии IG обеспечивают высокую надежность и точность в различных, в том числе и тяжелых, условиях эксплуатации.

Технологические основы: как работают инкрементальные энкодеры

Инкрементальные энкодеры серии IG функционируют по принципу генерации строго определенного количества электрических импульсов на каждый оборот вала. Две выходные сигнальные цепи, традиционно обозначаемые как каналы A и B, смещены друг относительно друга на 90 электрических градусов. Это фазовое смещение позволяет контроллеру не только подсчитывать количество импульсов для вычисления угла поворота или пройденного пути, но и однозначно определять направление вращения вала. Дополнительный индексный сигнал (канал I) генерируется один раз за полный оборот, предоставляя системе фиксированную опорную точку, что критически важно для инициализации и точного позиционирования.

В серии IG применяются две основные технологии считывания положения:

• Оптическое сканирование. Основано на считывании импульсов света, проходящего через специальный диск с щелями (растр). Эта технология обеспечивает максимально высокую точность и разрешающую способность, что делает ее предпочтительной для задач, где требуются прецизионные измерения.
• Магнитное сканирование. В основе лежит определение изменений магнитного поля с помощью датчика Холла. Магнитные энкодеры отличаются повышенной устойчивостью к агрессивным средам, включая воздействие масел, охлаждающих жидкостей, абразивной пыли и сильных вибраций. Они, как правило, имеют более высокий запас прочности и срок службы в неблагоприятных условиях.

Детальный обзор модельного ряда и технических характеристик

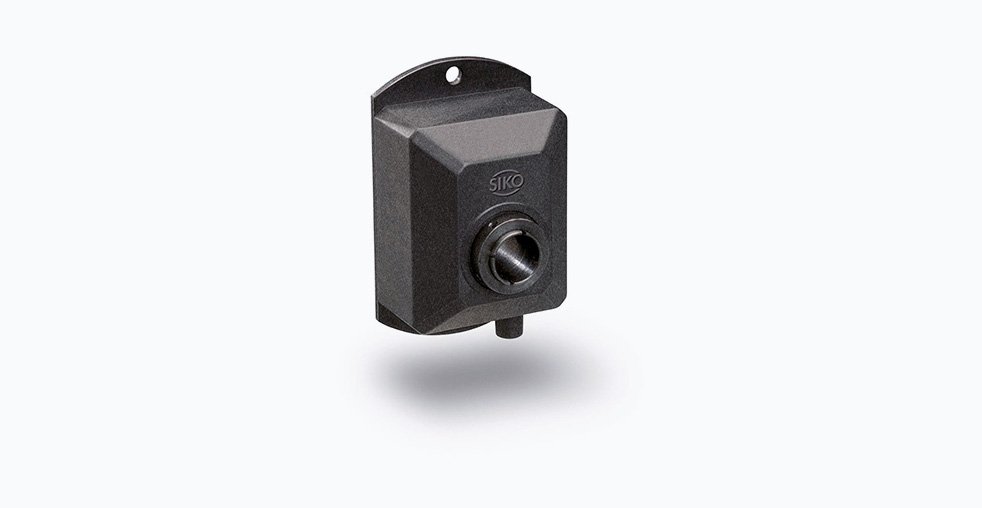

Серия IG включает в себя несколько моделей, различающихся по конструкции, габаритным размерам и рабочим параметрам. Наиболее распространенными и технологически представительными являются модели IG06 и IG07.

Конструктивное исполнение и монтажные особенности

• Типы валов. Производитель предлагает энкодеры со сплошным валом (диаметром до 6 мм для модели IG06) и с полым сквозным валом (диаметром до 22 мм). Конструкция с полым валом упрощает установку устройства, позволяя насаживать его непосредственно на вал двигателя или исполнительного механизма, что минимизирует погрешности, связанные с люфтами в соединениях.
• Габариты и степень защиты. Линейка представлена как компактными моделями с диаметром корпуса 28 мм, так и более крупными исполнениями до 58 мм. Уровень защиты корпуса варьируется от IP54, обеспечивающего защиту от пыли и брызг воды, до IP67, что позволяет устройству выдерживать кратковременное погружение в воду. Это определяет возможности применения в разных производственных средах.

Электрические параметры и интерфейсы передачи данных

Для обеспечения совместимости с разнообразной промышленной аппаратурой управления, энкодеры SIKO серии IG поддерживают несколько типов выходных сигналов.

Ключевые рабочие параметры:

• Разрешение. Количество импульсов на один оборот (PPR) варьируется в широком диапазоне от 1 до 5000, позволяя подобрать модель как для задач грубого подсчета, так и для высокоточной интерполяции положения.
• Скорость вращения. Максимальная механическая скорость для моделей типа IG07 может достигать 6000 об/мин, при этом максимальная выходная частота сигнала составляет 80 кГц, что позволяет использовать энкодеры в высокоскоростных приложениях, например, в сервоприводах или шпинделях.
• Эксплуатационная стойкость. Стандартный диапазон рабочих температур для большинства моделей составляет от 0 до +60°C. Существуют специализированные исполнения, рассчитанные на работу в расширенном температурном диапазоне от -40 до +100°C. Устройства демонстрируют высокую устойчивость к механическим воздействиям: вибрационное ускорение до 100 м/с² и ударное ускорение до 2000 м/с².

Сравнительный анализ с продукцией других брендов

На рынке промышленной автоматизации энкодеры SIKO серии IG занимают определенную нишу. Для объективной оценки можно провести сравнение с аналогичными продуктами других известных производителей.

• SIKO серия IG vs. Hengstler RI 58. Модели Hengstler RI 58 также известны своей механической надежностью и широким выбором интерфейсов. В то время как SIKO делает акцент на вариативности конструкций (сплошной/полый вал) и технологий сканирования, энкодеры Hengstler часто выделяются своим классическим, проверенным временем дизайном и широкой доступностью на рынке.
• SIKO серия IG vs. Pepperl+Fuchs VARS. Энкодеры VARS от Pepperl+Fuchs известны своими компактными размерами и защитой до IP69K, что делает их лидером в областях, требующих частой мойки под высоким давлением, например, в пищевой промышленности. Серия IG от SIKO предлагает более широкий диапазон разрешений и вариантов с полым валом, что может быть преимуществом в задачах монтажа непосредственно на вал двигателя.
• SIKO серия IG vs. Autonics E50S. Энкодеры Autonics серии E50S часто позиционируются как экономичное решение с хорошим набором базовых функций. SIKO в своей серии IG предоставляет более широкий выбор специализированных исполнений, включая модели для экстремальных температур и высоких вибрационных нагрузок, что оправдывает их применение в более требовательных условиях.

Области практического применения

Благодаря своей надежности и точности, энкодеры серии IG нашли применение в самых разных отраслях промышленности:

• Приводная техника. Контроль скорости и положения вала асинхронных и серводвигателей в станках, конвейерах и роботизированных системах.
• Упаковочное и полиграфическое оборудование. Обеспечение точного позиционирования ножей, валов и подающих механизмов, что напрямую влияет на качество конечной продукции.
• Текстильные машины. Контроль натяжения и скорости вращения шпуль, катушек и валов.
• Дерево- и металлообрабатывающие станки. Обратная связь по положению суппортов, шпинделей и других подвижных узлов.

Критерии выбора и рекомендации по эксплуатации

1. Определение необходимости абсолютного отсчета. Инкрементальный энкодер не сохраняет информацию о своем положении после отключения питания. При каждом включении системе требуется выполнить процедуру поиска опорной метки (по индексному импульсу). Если для технологического процесса это недопустимо, следует рассмотреть возможность использования абсолютных энкодеров, которые сохраняют значение координаты при пропадании питания.
2. Выбор технологии сканирования. Оптическая технология предпочтительна для применений, требующих максимальной точности и работающих в чистых или контролируемых условиях. Магнитная технология является более надежным выбором для сред с высоким уровнем загрязнения, влажности, вибрации и при наличии требований к повышенной долговечности.
3. Учет механических ограничений. При выборе модели необходимо учитывать допустимую радиальную и осевую нагрузку на вал, максимальную скорость вращения и момент трогания, который у серии IG не превышает 0.1 Н·м, что минимизирует нагрузку на привод.
4. Совместимость с системой управления. Критически важно убедиться, что выбранный тип выходного сигнала (HTL, TTL) и уровень напряжения совместимы с входными портами используемого программируемого логического контроллера (ПЛК) или частотного преобразователя.
