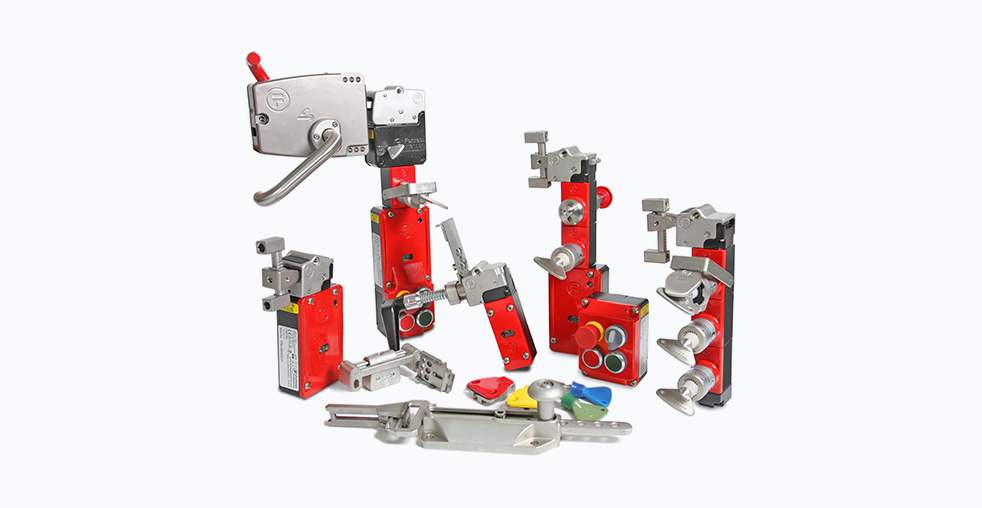

Продукция Fortress Interlocks для промышленной безопасности

Fortress Interlocks является специализированным брендом в области промышленной безопасности, предлагающим комплексные решения для блокировки машин и оборудования. Основная задача продукции — предотвращение несанкционированного или случайного доступа персонала к опасным зонам во время обслуживания, наладки или ремонта. Принцип действия основан на физическом или логическом принуждении к соблюдению безопасной последовательности операций. Устройства блокировки интегрируются в ограждения, дверцы шкафов управления, защитные кожухи и системы управления энергией, обеспечивая выполнение процедур Lockout/Tagout (LOTO). Продукция Fortress Interlocks находит применение в широком спектре отраслей: от автоматизированного машиностроения и робототехники до пищевой, химической, фармацевтической промышленности и энергетики.

ATOM: Компактная кодированная блокировка с цифровой связью

Линейка ATOM представляет собой современное электромеханическое решение для блокировки охраняемых ограждений. Ее ключевая особенность — использование технологии высокоуровневого RFID-кодирования, при котором каждый привод уникально сопряжен с корпусом переключателя. Это исключает возможность обхода блокировки с помощью стандартных инструментов или самодельных приспособлений, что является строгим требованием международного стандарта ISO 14119, регламентирующего конструкцию и выбор блокировочных устройств. Конструкция привода из нержавеющей стали обеспечивает высокое удерживающее усилие, достигающее 8 кН, и обладает способностью к самовыравниванию, что компенсирует возможные смещения ограждения в процессе эксплуатации.

С точки зрения системной интеграции, ATOM выделяется применением стандартизированных разъемов M12 и возможностью последовательного соединения до восьми устройств через выходы сигналов состояния безопасности. Это значительно снижает объем кабельной разводки и упрощает монтаж на крупных объектах. Модели, такие как ATM-610A2-A, предлагают два принципиальных режима работы. Режим «power-to-lock» подразумевает блокировку при подаче питания, что обеспечивает безопасность технологического процесса. Режим «power-to-unlock» обеспечивает разблокировку при подаче напряжения и используется для стандартных защитных ограждений. Первый режим особенно важен для непрерывных производств, так как гарантирует, что доступ будет возможен только при безопасном состоянии оборудования, даже в случае аварийного отключения питания.

Технические характеристики линейки ATOM соответствуют высшим уровням безопасности. Время отклика системы составляет менее 200 мс. Показатель диагностического покрытия достигает 99%, а вероятность опасного отказа в час находится на уровне 4.16×10⁻⁹. Эти параметры позволяют устройству соответствовать наивысшему уровню производительности PL e и категории 4 согласно стандарту ISO 13849-1. Некоторые модели также поддерживают промышленный коммуникационный протокол IO-Link, что позволяет осуществлять расширенный мониторинг состояния, диагностику и упрощает ввод в эксплуатацию.

mGard: Механические блокировки с фиксируемым ключом

Продуктовая линейка mGard реализует чисто механический подход к управлению опасными источниками энергии. Эти системы полностью исключают использование электрической проводки в точке доступа, что определяет их основную область применения: удаленные объекты, протяженные технологические линии или среды, агрессивные к электронному оборудованию. Система функционирует на основе фиксируемых и передаваемых ключей из нержавеющей стали, которые физически контролируют доступ к выключателям, клапанам, заглушкам или запорным устройствам.

Ключевое преимущество mGard — возможность детерминированной реализации сложных последовательностей операций. Например, для получения доступа к зоне обслуживания оператор должен сначала заблокировать пневматический клапан и извлечь ключ, затем заблокировать главный выключатель и извлечь следующий ключ. Только собрав все ключи в специальном мультиблоке, оператор получает возможность открыть замок на защитном ограждении. Такая система гарантирует, что все источники опасности изолированы до момента допуска в зону.

Стандартные модули системы, такие как THFABBF, рассчитаны на механический срок службы до 1 000 000 операций. Для блокировки электрических выключателей и автоматов используются болтовые модули, например, BMSR1-1-0-CLSN-Z-A-02022-006-022. Их полностью стальной механизм выдерживает высокую боковую нагрузку до 10 кН и также рассчитан на 1 000 000 циклов. Эти модули часто оснащаются встроенными контактными блоками, которые обеспечивают электрическую сигнализацию о положении запорного болта в систему управления. Для управления доступом в зоны с остаточными опасностями, такими как вращение маховиков по инерции или остывание горячих поверхностей, в систему интегрируются механические реле времени. Устройства, подобные модели TR-CLIN-024PU-60-600, обеспечивают регулируемую задержку от 1 до 10 минут, после которой ключ высвобождается.

amGardpro и S40: Решения для тяжелых условий эксплуатации

Линейки amGardpro и S40 разработаны для решения сложных прикладных задач, где критически важны высокая механическая прочность, коррозионная стойкость и возможность тонкой настройки под конкретные условия. Изделия серии amGardpro отличаются исключительной надежностью: привод с рукояткой создает удерживающее усилие до 10 000 Н в режиме блокировки. Корпуса из металлического сплава имеют степень защиты IP67, что обеспечивает полную защиту от пыли и кратковременного погружения в воду. В конструкцию могут быть интегрированы соленоидные блоки с функцией «power-to-unlock» для дистанционного управления.

Серия S40 сконцентрирована на обеспечении максимальной коррозионной стойкости, поскольку полностью изготавливается из нержавеющей стали марки AISI 316. Этот материал, в сочетании с компактной и продуманной конструкцией, делает линейку оптимальным выбором для пищевой, химической, фармацевтической и морской отраслей, где регулярно проводятся мойка под высоким давлением, обработка паром и воздействие агрессивных химических веществ.

Отдельного внимания заслуживают продукты Alfred, также выполненные из стали AISI 316, но имеющие более высокую степень защиты IP69K, что гарантирует устойчивость к мойке струями воды под сверхвысоким давлением. Кроме того, линейка Alfred включает изделия, сертифицированные для использования во взрывоопасных зонах, соответствующие директиве ATEX.

Сравнительные технические характеристики продуктовых линеек

Анализ применимости и эффективности системных решений

Выбор между различными технологическими подходами Fortress Interlocks определяется комплексом факторов, включая условия эксплуатации, требования к гибкости управления и общие экономические соображения по жизненному циклу оборудования.

Заключение

Продуктовый портфель Fortress Interlocks охватывает широкий спектр решений для промышленной безопасности, от цифровых систем, интегрируемых в концепцию Индустрии 4.0, до абсолютно надежных механических устройств для изолированных опасных зон. Каждая линейка оптимизирована под определенный набор условий и задач. Электромеханические решения, такие как ATOM и amGardpro, предлагают преимущества в гибкости, интеграции в общую систему управления и сборе данных. Механические системы mGard обеспечивают максимальную отказоустойчивость, независимость от источников питания и долговечность в суровых условиях. Специализированные серии на основе нержавеющей стали представляют собой готовые инженерные решения для соответствия строгим отраслевым стандартам в агрессивных и взрывоопасных средах. Таким образом, корректный выбор системы блокировки требует детального анализа конкретных производственных условий, требований нормативных документов и экономических аспектов на протяжении всего жизненного цикла оборудования.
