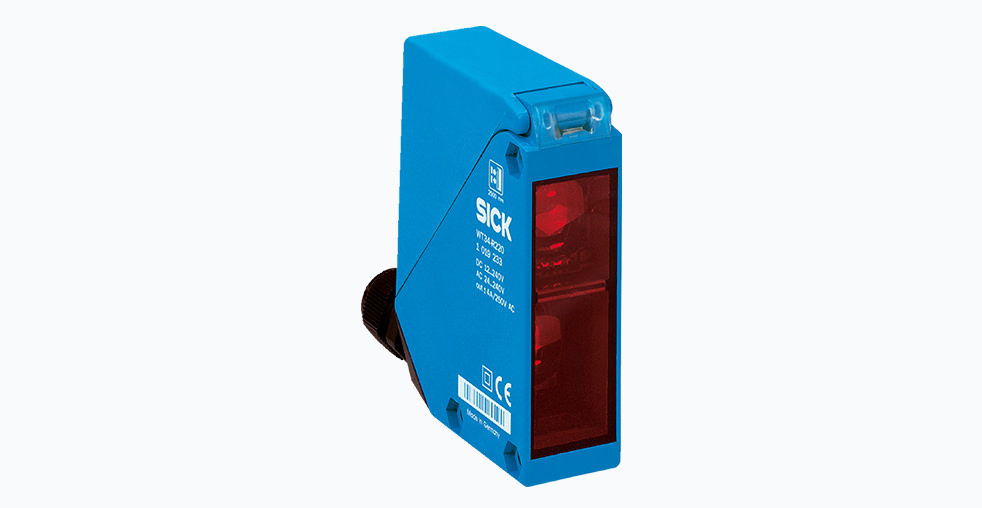

Фотодатчики SICK: Высокоточные решения для промышленной автоматизации

Введение: почему именно фотодатчики SICK?
В современных промышленных системах автоматизации точность обнаружения и надежность работы оборудования являются критически важными параметрами. Среди многообразия сенсорных устройств особое место занимают фотоэлектрические датчики компании SICK, которые сочетают в себе передовые оптические технологии, прочное исполнение и адаптивность к различным условиям эксплуатации. Эти устройства преобразуют световые сигналы в электрические, обеспечивая бесконтактное обнаружение объектов в самых разных производственных сценариях — от конвейерных линий до роботизированных комплексов.
Принципы работы и оптические схемы фотодатчиков
Фотоэлектрические датчики SICK функционируют на основе различных оптических схем, каждая из которых оптимальна для конкретных применений:
1. Датчики сквозного луча (Through-beam)
Состоят из раздельных передатчика и приемника, расположенных напротив друг друга. Объект обнаруживается в момент прерывания светового луча. Основное преимущество — максимальная дистанция обнаружения (до 60 метров) и устойчивость к помехам. Однако такие датчики критичны к точности взаимного позиционирования компонентов и могут подвергаться ложным срабатываниям при воздействии интенсивной внешней засветки.
2. Датчики с отражением от рефлектора (Retro-reflective)
Излучатель и приемник размещены в одном корпусе. Световой луч направляется на специальный отражатель (рефлектор) и возвращается обратно. Преимущество — упрощенный монтаж (не требуется прокладка кабеля между раздельными блоками) и большая дистанция обнаружения (до 35 метров). Важно учитывать, что рефлектор требует периодической очистки от загрязнений, а система чувствительна к вибрациям места установки.
3. Датчики диффузного отражения (Diffuse reflective)
Регистрируют свет, отраженный непосредственно от поверхности объекта. Ключевое преимущество — необходимость установки только одного устройства (приемник и передатчик в общем корпусе). Современные модели датчиков SICK этого типа оснащаются функцией подавления фона (background suppression), что позволяет точно детектировать объекты на заданном расстоянии, игнорируя мешающие отражения от поверхностей, расположенных дальше. Дистанция обнаружения обычно меньше, чем у предыдущих типов.
Параметр | Сквозной луч | С рефлектором | Диффузный |
---|---|---|---|
Макс. расстояние | До 60 м | До 35 м | До 3-5 м (обычно) |
Точность позиционирования | Критична | Умеренно важна | Наименее важна |
Влияние объекта | Минимальное | Среднее | Значительное |
Сложность монтажа | Высокая | Средняя | Низкая |
Устойчивость к помехам | Высокая | Средняя | Зависит от модели |
Конструктивные особенности и технические характеристики
Фотодатчики SICK отличаются продуманной конструкцией, учитывающей сложные условия промышленной эксплуатации:
- Корпуса изготавливаются из металла (например, нержавеющей стали) или высокопрочного технического пластика, обеспечивая защиту от вибраций, ударов и агрессивных сред.
- Степень защиты обычно соответствует стандарту IP67 или IP69K, что позволяет использовать их в условиях повышенной запыленности, влажности и даже применять мойку под высоким давлением.
- Оптические компоненты: Высококачественные линзы и специально подобранные светодиоды (видимого красного, зеленого света или инфракрасного диапазона) обеспечивают стабильный и сфокусированный световой луч. Технология PinPoint от SICK предоставляет узкий, четко сфокусированный световой пучок для точного обнаружения мелких объектов.
- Электронная начинка включает современные процессоры обработки сигналов, которые фильтруют помехи (например, от окружающего освещения или электромагнитных наводок) и компенсируют возможное загрязнение оптики.
- Выходные интерфейсы разнообразны: от традиционных PNP/NPN транзисторных ключей до цифровых интерфейсов (IO-Link) и промышленных сетей (Profibus, Profinet, EtherNet/IP). Это обеспечивает легкую интеграцию в любую систему управления.
- Функция диагностики и встроенные индикаторы (светодиоды состояния) значительно упрощают наладку, мониторинг работоспособности и оперативное устранение неисправностей.
Серии фотодатчиков SICK и их специализация
SICK предлагает чрезвычайно широкий модельный ряд, где каждая серия оптимизирована под определенный класс задач:
- GR18: Цилиндрические датчики в металлическом или пластиковом корпусе. Отличаются универсальностью и надежностью. Яркий светодиод PinPoint облегчает визуальную настройку. Подходят для общих задач обнаружения в машиностроении, упаковке, логистике.
- DeltaPac: Специализированные решения для упаковочной промышленности. Способны надежно работать на высоких скоростях (десятки тысяч циклов в час), обнаруживать разнообразные материалы упаковки, включая глянцевые и прозрачные.
- MultiPac: Датчики с прямоугольным корпусом и мощным светодиодом. Предназначены для обнаружения сложных объектов: с глянцевыми, неровными, черными или зеркальными поверхностями. Дистанция обнаружения может достигать 500 мм.
- H18 SureSense: Обладают исключительной способностью к обнаружению практически любых материалов, включая черные матовые и прозрачные (стекло, пленка). Сверхпрочный пластиковый корпус и интуитивная световая индикация делают их идеальными для сложных сред.
Практические аспекты выбора, монтажа и эксплуатации
Для инженера важны не только характеристики, но и нюансы применения.
Критерии выбора:
- Тип оптической схемы: Определяется дистанцией, размером объекта и условиями монтажа.
- Материал и цвет объекта: Для темных, поглощающих свет объектов требуются датчики с большей избыточной мощностью луча. Для прозрачных — датчики с поляризационным фильтром.
- Окружающая среда: Наличие пыли, тумана, стружек диктует необходимость выбора модели с соответствующей степенью защиты и компенсацией загрязнения.
- Быстродействие: Время отклика должно быть адекватно скорости процесса.
- Интерфейс подключения: Совместимость с используемым ПЛК или системой управления.
Советы по монтажу и настройке:
- Надежно закрепляйте датчик и отражатель, используя штатные кронштейны, чтобы минимизировать вибрации.
- Тщательно выравнивайте передатчик и приемник в системах сквозного луча. Даже незначительное отклонение на больших расстояниях приводит к сбоям.
- Защищайте оптические поверхности от прямого попадания пыли, грязи и брызг, используя защитные кожухи или выбирая модели со встроенным воздушным продувом.
- Регулярно очищайте линзы и рефлекторы согласно инструкции производителя.
- При настройке используйте потенциометр или программные средства для регулировки чувствительности, обеспечивая надежное срабатывание на целевом объекте и игнорирование фоновых помех.
- Учитывайте возможное влияние посторонней засветки (солнечный свет, свет от сварочных аппаратов) и при необходимости используйте экранирование или датчики с специальными фильтрами.
- Фиксируйте кабели и разъемы, предотвращая их повреждение и создание помех.
Применение в промышленности: нестандартные кейсы
Помимо стандартных задач подсчета, позиционирования и контроля наличия объектов, фотодатчики SICK находят применение в сложных и ответственных системах:
- Контроль пламени в горелочных устройствах: Специализированные модели, работающие в УФ- или ИК-спектре, селективно реагируют на пульсации пламени, игнорируя раскаленные поверхности топки. Это критически важно для безопасности котлов и промышленных печей.
- Медицинская техника: Высокоточные датчики используются в анализаторах для детектирования наличия тест-полосок, пробирок, а также в неинвазивных диагностических приборах (пульсоксиметры).
- Робототехника: Обеспечивают точное позиционирование манипуляторов, обнаружение захватываемых объектов, работу систем безопасности (ограничение опасных зон).
Заключение: инвестиция в надежность и эффективность
Выбор фотодатчика SICK — это не просто покупка компонента, а инвестиция в повышение надежности технологического процесса, снижение простоев и брака. Широчайший ассортимент, продуманность конструкций, адаптивность к сложным задачам и высочайшее качество исполнения делают продукцию SICK предсказуемым и оправданным выбором для инженера-проектировщика и специалиста по автоматизации.
Понимание принципов работы, особенностей разных серий и нюансов практического применения позволяет максимально эффективно использовать потенциал этой техники, создавая точные, безотказные и экономически эффективные системы автоматизации.
