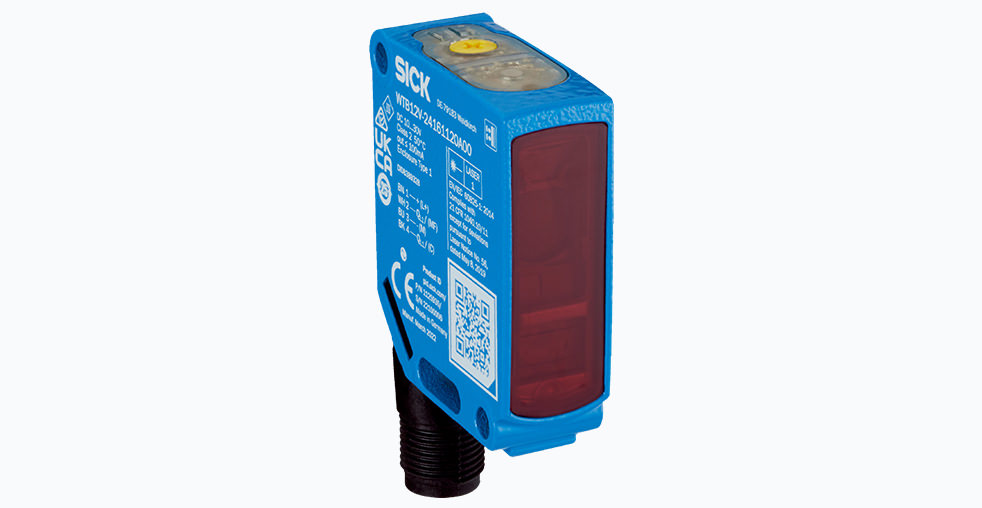

Фотоэлектрические датчики Sick: точность и надежность для промышленной автоматизации

Введение: почему фотоэлектрические датчики остаются критически важными

В современной промышленной автоматизации фотоэлектрические датчики продолжают оставаться одним из наиболее востребованных типов сенсорного оборудования, несмотря на появление новых технологий. Высокая точность, способность работать на больших расстояниях и универсальность в обнаружении объектов различных материалов и свойств делают их незаменимыми для множества применений — от конвейерных линий до роботизированных комплексов. Среди производителей этой продукции немецкая компания Sick выделяется благодаря своим инновационным решениям и высочайшим стандартам качества.

Принципы работы и классификация: технические основы выбора

Фотоэлектрические датчики Sick используют видимый или инфракрасный свет для бесконтактного обнаружения объектов. Их работа основана на анализе изменений в световом потоке — будь то прерывание луча, отражение от объекта или изменение характеристик света.

Ключевые физические свойства, используемые в датчиках Sick

• Прямолинейное распространение: Свет в однородной среде распространяется по прямой линии, что позволяет точно определять объекты, прерывающие луч.
• Отражение и ретроотражение: Датчики анализируют свет, отраженный от объектов или специальных отражателей. Технология ретроотражения с использованием угловых отражателей обеспечивает точное возвращение луча к приемнику даже при небольших отклонениях.
• Поляризация: Для фильтрации помех от блестящих поверхностей многие модели Sick используют поляризационные фильтры, которые выделяют свет с определенной ориентацией волны.
• Импульсная модуляция: Для защиты от внешних световых помех и увеличения дальности действия в датчиках Sick применяется импульсно-модулированный свет с определенной частотой, на которую настроен приемник.

Типы датчиков по методу зондирования

• Сквозной луч (Through-beam): Состоят из раздельных излучателя и приемника, устанавливаемых напротив друг друга. Объект обнаруживается при прерывании луча. Основные преимущества: максимальная дальность действия (до 60 метров и более), высокая помехоустойчивость, надежное обнаружение объектов независимо от их цвета, фактуры и формы.
• Ретрорефлекторные (Reflective): Излучатель и приемник размещены в одном корпусе. Луч направляется на специальный отражатель (рефлектор) и возвращается обратно. При появлении объекта луч прерывается. Преимущества: упрощенный монтаж (только одна точка подключения к сети) по сравнению с барьерными, но большая дальность действия чем у диффузных.
• Диффузные (Diffuse): Также имеют излучатель и приемник в одном корпусе, но обнаруживают объект по свету, отраженному от его поверхности. Преимущества: максимальная простота установки (не требуется отдельный отражатель или приемник), возможность определения цвета и текстуры объекта. Недостатки: чувствительность к цвету и фактуре поверхности объекта, меньшая дальность действия по сравнению с барьерными и рефлекторными типами.
• Фонового подавления (Background suppression): Разновидность диффузных датчиков, которые определяют расстояние до объекта, а не интенсивность отраженного света. Это позволяет им надежно обнаруживать объекты на определенном расстоянии, игнорируя фон.
• Конические (Convergent): Оптические оси излучателя и приемника сходятся в определенной точке, создавая ограниченную зону обнаружения. Идеальны для точного позиционирования небольших объектов.

Таблица: Сравнение основных типов фотоэлектрических датчиков

Конструктивные особенности и технические характеристики датчиков Sick

Датчики Sick отличаются продуманной конструкцией, которая обеспечивает надежность в различных условиях эксплуатации.

Оптические компоненты

• Источники света: В современных датчиках Sick применяются в основном светодиоды (красные, инфракрасные, синие) и лазерные диоды. Красные светодиоды видимого спектра упрощают настройку, инфракрасные — обеспечивают большую дальность и невидимы для человеческого глаза, а синие — особенно эффективны для обнаружения прозрачных объектов (стекло, прозрачные пластики). Лазерные диоды создают узконаправленный луч для решения задач точного позиционирования и измерения.
• Приемники: В качестве приемников обычно используются фотодиоды или фототранзисторы, чувствительные к определенной длине волны излучаемого света.
• Линзы: Специальные линзы фокусируют световой поток, увеличивая дальность действия и стабильность работы датчика.

Электронная начинка и выходные интерфейсы

Электронная компонента датчиков Sick обеспечивает обработку сигнала, адаптацию к условиям окружающей среды и взаимодействие с системами управления.

• Выходные схемы: Датчики могут иметь дискретные выходы (NPN/PNP, NO/NC) для простых задач обнаружения и аналоговые выходы (0-10 В, 4-20 мА) для задач измерения расстояния или интенсивности отраженного света.
• Цифровые интерфейсы: Многие современные модели поддерживают IO-Link — стандартизированный протокол точки-точки для двустороннего обмена данными с контроллером. Это позволяет не только передавать состояние датчика, но и дистанционно менять его параметры, получать диагностическую информацию (температура, загрязнение оптики, стабильность сигнала), что значительно упрощает техническое обслуживание и интеграцию в концепцию Индустрии 4.0.
• Функции диагностики и индикации: Светодиодные индикаторы на корпусе обеспечивают визуальную информацию о состоянии питания, выходном сигнале и качестве принимаемого сигнала, что крайне полезно при пусконаладке и диагностике.

Критерии выбора: на что обращать внимание инженеру

Выбор конкретной модели фотоэлектрического датчика Sick зависит от множества факторов.

1. Свойства объекта: Цвет, материал, размер, фактура поверхности, прозрачность, возможная скорость перемещения. Для темных, матовых или прозрачных объектов могут потребоваться специальные модели.
2. Расстояние срабатывания: Необходимое расстояние от датчика до объекта. Важно учитывать не только максимальное, но и минимальное расстояние срабатывания (слепая зона).
3. Условия окружающей среды: Наличие пыли, влаги, тумана, колебаний температуры, а также вибрации и механические воздействия. Для суровых условий выбираются датчики с соответствующими степенями защиты IP (например, IP67, IP69K) и стойкими к вибрациям корпусами (металлическими или из специальных пластиков).
4. Фоновые условия: Наличие источников яркого света (солнце, прожекторы), которые могут создавать помехи, или отражающих поверхностей позади целевого объекта. В таких случаях оптимальны датчики с фоновым подавлением или импульсной модуляцией света.
5. Требования к скорости отклика: Время срабатывания датчика критично для высокоскоростных производственных линий.
6. Тип питания и выходного сигнала: Совместимость с имеющейся системой управления (напряжение питания, тип выхода — PNP/NPN, аналоговый/дискретный, наличие IO-Link).
7. Конструктивное исполнение и способ монтажа: Цилиндрический или прямоугольный корпус, наличие поворотного кронштейна для облегчения юстировки, вариант подключения (разъем или кабель).

Практические аспекты монтажа и эксплуатации

Даже самый совершенный датчик будет работать плохо, если его неправильно установить и настроить.

• Юстировка: Точная настройка положения датчика, отражателя и приемника критична для барьерных и рефлекторных моделей. Лазерные маркеры в некоторых моделях Sick значительно упрощают этот процесс.
• Защита от помех:
  • Защищайте оптику датчика от прямого воздействия сильных источников света.
  • Избегайте установки напротив глянцевых поверхностей, которые могут создавать ложные отражения. Используйте датчики с поляризационными фильтрами.
  • Не прокладывайте кабель датчика в одном кабельном канале с силовыми высоковольтными кабелями.
• Чистка и обслуживание: Регулярно очищайте оптические поверхности (линзы излучателя и приемника, отражатели) сухой мягкой тканью без использования агрессивных химических веществ. Функция самодиагностики через IO-Link позволяет планировать обслуживание по фактическому состоянию, а не по графику.
• Стабильность крепления: Жестко фиксируйте датчик и отражатель на всех предусмотренных точек крепления, используйте кронштейны, гасящие вибрации, чтобы избежать смещения и ложных срабатываний.

Области применения: от стандартных задач до уникальных решений

• Логистика и сортировка: Подсчет коробок на конвейере, определение их размеров, сортировка по цвету или высоте с помощью датчиков фонового подавления и измерительных моделей.
• Упаковочная промышленность: Контроль наличия этикеток, крышек, уровня жидкости в прозрачных бутылках. Для обнаружения прозрачных объектов особенно эффективны датчики с синим светом.
• Автомобильная промышленность: Точное позиционирование деталей и кузовов на сборочных линиях, контроль наличия уплотнений и мелких компонентов.
• Металлообработка: Обнаружение меток на рулонах металла, контроль кромки полотна.
• Фармацевтическая промышленность: Подсчет таблеток в блистере, контроль наличия пробок в ампулах в условиях строгих требований к чистоте.

Заключение: инвестиция в надежность и эффективность

Выбор фотоэлектрического датчика Sick — это не просто покупка компонента, это инвестиция в стабильность и эффективность производственного процесса на годы вперед. Высокая повторяемость результатов, устойчивость к внешним воздействиям, богатый выбор моделей для любых задач и передовые функции диагностики позволяют минимизировать простои и сократить общую стоимость владения.

Понимание физических принципов работы, особенностей конструкции и критериев выбора позволяет инженерам и специалистам по автоматизации максимально эффективно применять эти инструменты, создавая надежные и технически совершенные системы.
