ИБП Eaton 9PX: источники бесперебойного питания двойного преобразования
Введение в продукцию Eaton: Управление энергией и автоматизация
Eaton — международная компания, специализирующаяся на решениях в области управления электроэнергией. Продуктовый портфель бренда охватывает широкий спектр устройств и систем, предназначенных для обеспечения надежности, безопасности и эффективности электроснабжения в различных отраслях. Основные направления деятельности включают производство источников бесперебойного питания (ИБП), систем защиты от перенапряжений, низковольтного распределительного оборудования, устройств автоматизации и промышленных компонентов. Принцип действия большинства решений основан на преобразовании, контроле и распределении электрической энергии, что позволяет защитить чувствительное оборудование от сбоев в сети, повысить энергоэффективность и автоматизировать ключевые процессы.
Продукция Eaton применяется в центрах обработки данных, на промышленных предприятиях, в коммерческой недвижимости, объектах здравоохранения, телекоммуникационной инфраструктуре и энергетике. Компания делает акцент на системном подходе, предлагая не просто отдельные компоненты, а комплексные, совместимые между собой решения, способные работать как единая экосистема.
Источники бесперебойного питания серии 9PX: Детальный анализ
Линейка ИБП Eaton 9PX представляет собой семейство устройств онлайн-типа с технологией двойного преобразования, разработанных для питания критически важного оборудования. Эти ИБП обеспечивают максимальный уровень защиты, непрерывно фильтруя и стабилизируя входящее напряжение. Ключевым преимуществом архитектуры двойного преобразования является полная изоляция подключенной нагрузки от нестабильностей основной сети, включая провалы, всплески, гармонические искажения и высокочастотные помехи.
Принцип работы и ключевые технологии
Входной переменный ток сначала выпрямляется в постоянный, что позволяет заряжать встроенные или внешние батареи. Затем инвертор преобразует постоянный ток обратно в переменный с идеальной синусоидальной формой и строго заданными параметрами. При полном отключении внешнего электроснабжения переход на питание от батарей происходит мгновенно, без какого-либо перерыва в подаче энергии на нагрузку. Это критически важно для серверов, сетевого и телекоммуникационного оборудования, систем безопасности и медицинских приборов.
Продвинутая система управления батареями (ABM) является важной особенностью серии 9PX. Этот интеллектуальный алгоритм оптимизирует процесс заряда, выполняя трехстадийную зарядку (основной заряд, абсорбция, поддержание) и регулярное тестирование состояния батарей. Такая забота позволяет значительно продлить срок службы традиционных свинцово-кислотных аккумуляторов, снижая общую стоимость владения.
Для пользователей, приоритетом которых являются долговечность, компактность и скорость зарядки, Eaton предлагает опциональные литий-ионные аккумуляторы на основе химии LiFePO4 (литий-железо-фосфатной). Эти батареи обладают более длительным сроком службы, лучшей устойчивостью к температурным колебаниям и повышенной безопасностью благодаря стабильной химической структуре.
Возможности управления и интеграции
ИБП серии 9PX оснащены широким набором интерфейсов для мониторинга и управления. Помимо стандартных портов (USB, RS-232, сухих контактов), устройства могут комплектоваться сетевыми картами с поддержкой Gigabit Ethernet. Эти карты обеспечивают удаленный мониторинг через веб-интерфейс, совместимость с протоколами SNMP и повышенные функции кибербезопасности, соответствующие международным стандартам. Интеграция в существующие системы управления инфраструктурой центра обработки данных или здания осуществляется без сложностей.
Технические характеристики модельного ряда
Линейка 9PX включает модели разной мощности, от компактных устройств на 700 ВА до мощных систем на 11 кВА, которые можно масштабировать с помощью внешних батарейных блоков.
| Параметр | 9PX (модели 700-3000 ВА) | 9PX (модели 5-11 кВА со свинцово-кислотными АКБ) | 9PX (модели с литий-ионными АКБ LiFePO4) |
|---|---|---|---|
| Диапазон выходной мощности | 700 – 3000 ВА | 5000 – 11000 ВА | 3000 – 11000 ВА |
| Топология | Онлайн (двойное преобразование) | Онлайн (двойное преобразование) | Онлайн (двойное преобразование) |
| Форма выходного напряжения | Чистая синусоида | Чистая синусоида | Чистая синусоида |
| Тип аккумулятора | Свинцово-кислотный (VRLA) | Свинцово-кислотный (VRLA) | Литий-ионный (LiFePO4) |
| Система управления АКБ | ABM (Advanced Battery Management) | ABM (Advanced Battery Management) | Встроенная BMS (Battery Management System) |
| Типовой срок службы АКБ | 3-5 лет (зависит от условий) | 3-5 лет (зависит от условий) | 10+ лет (при 25°C) |
| Рабочий диапазон температур | 0°C до 40°C | 0°C до 40°C | 0°C до 40°C (расширенный для АКБ) |
| Коэффициент полезного действия (КПД) | До 93% | До 94% в экономичном режиме | До 96% |
Низковольтное оборудование и устройства автоматизации

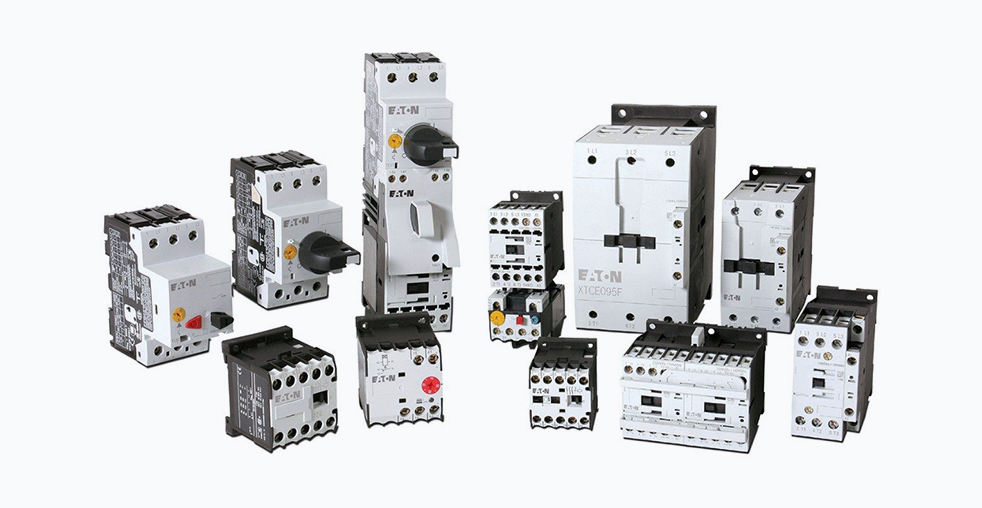

Вторым ключевым направлением Eaton является производство аппаратуры для распределения и контроля электроэнергии. Эта категория включает в себя модульные автоматические выключатели, устройства защитного отключения (УЗО), дифференциальные автоматы, контакторы и реле. Оборудование разработано в соответствии с международными стандартами (IEC, UL) и предназначено для установки в распределительные щиты жилых, коммерческих и промышленных зданий.
Особое место занимают программируемые логические реле и компактные контроллеры Eaton. Эти устройства служат для автоматизации инженерных систем: управления освещением, вентиляцией, отоплением, насосными станциями и т.д. Они обладают встроенной логикой, часами реального времени, интерфейсами для связи (Ethernet, Modbus, BACnet) и устанавливаются на стандартную DIN-рейку, заменяя сложные схемы на основе множества отдельных реле и таймеров.
Промышленные решения: корпуса, коммутация и защита
Для безопасного монтажа и защиты электронных компонентов в сложных условиях Eaton предлагает линейку корпусов, шкафов и стоек. Изделия отличаются высокой степенью защиты (IP) от пыли и влаги, механической прочностью и продуманной системой кабельного ввода. Многие модели имеют перфорированные двери для улучшенного охлаждения, съемные монтажные панели и встроенные системы кабельного менеджмента.
К этой же категории относятся компоненты для коммутации и защиты цепей: клеммные блоки, разъемы, устройства защиты от импульсных перенапряжений (УЗИП) и фильтры электромагнитных помех. Они обеспечивают надежное и безопасное соединение проводников в условиях вибрации, высокой влажности или агрессивных сред.
Сравнительный анализ подходов к резервному питанию
Выбор конкретного решения зависит от требований к надежности, бюджетных ограничений и условий эксплуатации. Сравнительный анализ различных подходов помогает принять обоснованное инженерное решение.
| Критерий | ИБП со свинцово-кислотными АКБ (например, 9PX) | ИБП с литий-ионными АКБ (например, 9PX Li-Ion) | Системное резервирование (N+1, 2N) |
|---|---|---|---|
| Первоначальные инвестиции | Средние | Высокие | Очень высокие |
| Эксплуатационные расходы | Требуется периодическая замена АКБ | Минимальные, за счет длительного срока службы АКБ | Высокие (техобслуживание, энергопотребление) |
| Занимаемая площадь и вес | Большая площадь и вес | Компактность, малый вес | Максимальная площадь под оборудование |
| Гибкость и масштабируемость | Хорошая, за счет внешних батарейных блоков | Высокая, модульная архитектура | Ограниченная, требует проектирования на этапе проектирования |
| Устойчивость к температурам | Требуется контроль температуры в помещении | Широкий рабочий температурный диапазон | Зависит от типа используемых ИБП |
| Область применения | Серверные, сети, промышленность, мед. учреждения | ЦОДы, edge-периферия, мобильные решения | Критически важные объекты: финансовый сектор, телеком |
Заключение
Продукция Eaton охватывает полный цикл управления электроэнергией — от защиты отдельных устройств до комплексной автоматизации крупных объектов. Линейка ИБП серии 9PX демонстрирует сбалансированный подход, предлагая надежную онлайн-защиту с продвинутыми системами управления как для свинцово-кислотных, так и для современных литий-ионных аккумуляторов. Широкий спектр сопутствующего низковольтного и промышленного оборудования позволяет создавать интегрированные системы с гарантированной совместимостью компонентов. При выборе решения важно оценить совокупную стоимость владения, требования к надежности, доступное пространство и условия эксплуатации, чтобы найти оптимальный баланс между производительностью, надежностью и экономической эффективностью.
