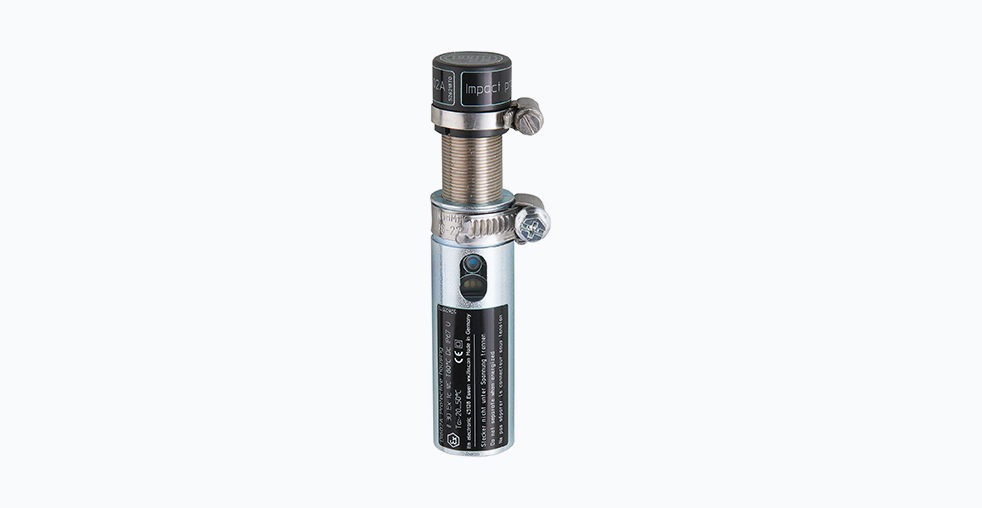

IFM DI602A: Компактный датчик скорости для взрывоопасных сред

Введение

В современных промышленных условиях мониторинг скорости вращающегося оборудования является критически важной задачей, особенно при работе во взрывоопасных средах. Датчик скорости IFM DI602A представляет собой инновационное решение, сочетающее в одном компактном корпусе функции измерения и оценки скорости, что делает его уникальным продуктом на рынке промышленной автоматизации. Это устройство демонстрирует, как современные технологии позволяют совмещать высокую точность измерений с надежностью и безопасностью.

Технические характеристики и конструктивные особенности

IFM DI602A — это компактная оценочная электроника для контроля скорости, предназначенная для мониторинга вращающихся и линейных движений с учетом пониженной скорости и блокировки. Устройство обладает рядом впечатляющих технических характеристик, которые выделяют его среди аналогов.

Ключевые параметры:

• Диапазон измерения скорости: 3–6000 импульсов в минуту
• Номинальное напряжение питания: 10–36 В постоянного тока
• Потребляемый ток: менее 15 мА
• Выходной сигнал: PNP, нормально открытый/нормально закрытый (параметризуемый)
• Расстояние срабатывания: 8 мм
• Рабочее расстояние срабатывания: 0–6 мм
• Степень защиты: IP67
• Рабочая температура: -20…50°C (при использовании вне взрывоопасной зоны: -20…60°C)

Конструкция устройства включает корпус из нержавеющей стали с резьбой M18 × 1 и длиной 68 мм, что обеспечивает механическую прочность и устойчивость к коррозии. Особого внимания заслуживают позолоченные контакты разъема, которые повышают надежность электрического соединения и устойчивость к окислению.

Эксплуатационные преимущества

Безопасность во взрывоопасных средах

Одной из наиболее значимых особенностей DI602A является его сертификация для применения во взрывоопасных зонах. Устройство имеет маркировку ATEX II 3D Ex tc IIIC T80°C Dc IP67 U, что позволяет использовать его в различных отраслях промышленности, где присутствуют взрывоопасные среды. Это достигается за счет специальной конструкции и ограничения мощности цепи, предотвращающей возможность воспламенения.

Функция обучения

Уникальной особенностью модели является возможность простой настройки точки переключения с помощью кнопки обучения. Это позволяет быстро адаптировать датчик под конкретные условия эксплуатации без необходимости сложного программирования или использования дополнительного оборудования.

Двойная функциональность

DI602A сочетает в себе два устройства: непосредственно датчик скорости и блок оценки сигнала. Такая интеграция позволяет сократить количество оборудования в системе, упростить монтаж и повысить общую надежность системы мониторинга.

Практические аспекты применения

Монтаж и настройка

Устройство предназначено для монтажа внакладную, что упрощает его установку на различные типы оборудования. Благодаря компактным размерам и стандартной резьбе M18 × 1, монтаж может быть выполнен даже в условиях ограниченного пространства.

При настройке важно учитывать поправочные коэффициенты для различных материалов:

• Сталь: 1.0
• Нержавеющая сталь: 0.7
• Латунь: 0.5
• Алюминий: 0.4
• Медь: 0.3

Эти коэффициенты позволяют компенсировать различия в электромагнитных свойствах материалов и обеспечить точность измерений независимо от типа контролируемого объекта.

Совместимость и интеграция

DI602A предназначен для прямого подключения к ПЛК, что упрощает интеграцию в существующие системы автоматизации. Стандартный разъем M12 обеспечивает быстрое и надежное соединение без необходимости специального инструмента или сложных процедур монтажа.

Рекомендации по эксплуатации

Оптимизация работы

Для обеспечения максимальной точности и долговечности устройства рекомендуется:

• Соблюдать рабочий диапазон расстояний срабатывания (0–6 мм)
• Учитывать температурные ограничения при работе во взрывоопасных зонах
• Регулярно проверять состояние соединений и целостность корпуса
• Использовать защитный кожух при работе в особо агрессивных средах

Устранение неисправностей

Три светодиодных индикатора (желтый для состояния выхода, зеленый для режима работы и зеленый для входного сигнала) обеспечивают визуальную диагностику состояния устройства, позволяя быстро идентифицировать возможные проблемы в работе системы.

Альтернативные модели и перспективы

Согласно данным производителя, модель DI602A является снимаемой с производства с датой прекращения производства 31 марта 2025 года. В качестве альтернатив предлагаются модели DI604A или DI605A. При выборе альтернативного изделия и аксессуаров необходимо учитывать, что технические характеристики могут отличаться, поэтому не рекомендуется использовать DI602A для новых проектов.

Заключение

IFM DI602A представляет собой совершенное решение для мониторинга скорости, сочетающее компактные размеры с расширенной функциональностью. Его способность работать во взрывоопасных средах, простота настройки и высокая надежность делают его ценным инструментом для специалистов в различных отраслях промышленности. Несмотря на предстоящее снятие с производства, это устройство демонстрирует подходы к проектированию промышленной электроники, которые продолжают развиваться в новых моделях производителя.

Для инженеров и специалистов по автоматизации DI602A служит примером эффективного интегрального решения, которое позволяет не только контролировать скорость вращения, но и оценивать полученные данные непосредственно в точке измерения, уменьшая нагрузку на центральные системы управления и повышая общую надежность промышленных процессов.
