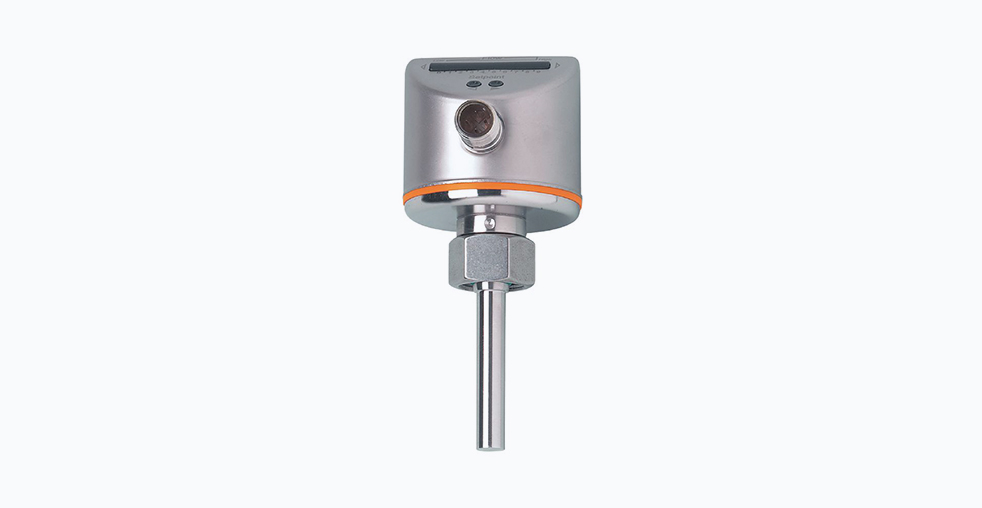

Калориметрический датчик потока IFM SI5010: принцип работы и технические характеристики

Принцип работы и технологические особенности

Калориметрический датчик потока IFM Electronic SI5010 предназначен для мониторинга потоков жидкостей и газов в промышленных условиях. В основе его работы лежит термический принцип измерения, при котором анализируется разница температур между двумя встроенными терморезисторами. Один из них постоянно нагревается, а второй измеряет фактическую температуру среды. При движении потока происходит охлаждение нагреваемого элемента, и именно градиент этого охлаждения преобразуется в точные данные о скорости потока.

Особенностью технологии является способность измерять крайне низкие скорости потока — от 3 см/с для жидкостей и от 200 см/с для газов. Это достигается за счёт высокой чувствительности сенсорного элемента и сложных алгоритмов обработки сигнала. Устройство сохраняет стабильность показаний даже при быстрых изменениях температуры среды — до 300 K/мин.

Основные технические параметры

Датчик SI5010 обладает следующими техническими характеристиками:

• Диапазоны измерения:
  • Жидкие среды: 3–300 см/с
  • Газы: 200–3000 см/с
• Электрические параметры:
  • Рабочее напряжение: 18–36 В постоянного тока
  • Выходной сигнал: PNP, конфигурируемый нормально открытый/нормально закрытый
  • Интерфейс связи: IO-Link
  • Максимальный ток нагрузки: 250 мА
• Эксплуатационные показатели:
  • Рабочая температура: от -25 до +80 °C
  • Максимальное давление: 300 бар
  • Степень защиты: IP67
  • Материалы контактных частей: нержавеющая сталь 316L/1.4404
• Точность и воспроизводимость:
  • Погрешность точки переключения: от ±2 до ±10 см/с
  • Воспроизводимость: 1–5 см/с
  • Гистерезис: 2–5 см/с

Конструкция и монтаж

Конструкция датчика отличается высокой прочностью и устойчивостью к агрессивным средам благодаря корпусу из нержавеющей стали. Для монтажа используется резьба M18×1.5, что соответствует отраслевым стандартам и упрощает установку.

Важной особенностью является модульная система адаптеров, позволяющая адаптировать датчик к различным трубопроводным системам:

• Адаптер E40096: для подключения G 1/2, глубина погружения 21 мм
• Адаптер E40107: для подключения 1/2 NPT, глубина погружения 23 мм
• Адаптер E40099: для подключения G 1/4, глубина погружения 13,5 мм

Это обеспечивает гибкость при интеграции в существующие технологические процессы без необходимости дополнительных доработок.

Области применения

Пищевая и фармацевтическая промышленность

Благодаря использованию материалов, соответствующих гигиеническим требованиям, датчик подходит для применения в пищевой и фармацевтической отраслях. Он эффективно контролирует потоки очищающих растворов в системах CIP, обеспечивая контроль качества моечных процессов.

Обрабатывающая промышленность

В станках с ЧПУ и обрабатывающих центрах датчик надёжно отслеживает поток охлаждающих жидкостей и масел. Его высокая точность позволяет обнаруживать даже минимальные отклонения в подаче, предотвращая повреждение инструмента и заготовок.

Пневматические системы и контроль газовых потоков

Устройство работает с широким спектром газов, что делает его ценным компонентом в системах пневмоавтоматики, вентиляции и контроля технологических газовых потоков.

Интеграция в Industry 4.0 и возможности IO-Link

Интерфейс IO-Link расширяет функциональность SI5010, превращая его из простого датчика присутствия потока в интеллектуальное устройство с расширенными возможностями. Это обеспечивает:

• Непрерывный мониторинг параметров потока в реальном времени
• Удалённую диагностику и конфигурацию параметров
• Предиктивную аналитику — возможность прогнозирования обслуживания на основе трендов изменения параметров
• Автоматическую идентификацию и параметризацию при замене

Это особенно важно в рамках реализации концепций Индустрии 4.0 и построения цифровых производственных сред.

Сравнение с аналогами

В линейке IFM представлены несколько моделей, имеющих свои особенности:

• SI5010: универсальная модель для жидкостей и газов с IO-Link
• SI0550: специализированная версия для мониторинга масел и охлаждающих жидкостей в станках

При выборе следует учитывать не только диапазоны измерения, но и динамические характеристики. Время отклика для жидкостей составляет 1–2 секунды, тогда как для газов может достигать 10 секунд из-за различной теплопроводности сред.

Рекомендации по эксплуатации

Для обеспечения максимальной точности и долговечности датчика следует учитывать несколько практических аспектов:

• Ориентация при монтаже: для достижения оптимальных характеристик рекомендуется вертикальный монтаж с направлением потока снизу вверх
• Калибровка под конкретную среду: хотя датчик откалиброван производителем, тонкая настройка под конкретную среду повышает точность измерений
• Учёт температурного градиента: при резких изменениях температуры среды возможны временные отклонения показаний, что учитывается конструкцией и алгоритмами обработки сигнала

Перспективы использования в современных производствах

Калориметрический датчик потока IFM SI5010 представляет собой современное измерительное устройство, которое сочетает проверенный физический принцип измерения с цифровыми интерфейсами. Его ключевые преимущества — высокая точность в широком диапазоне условий, прочность конструкции и возможности интеграции в концепции Industry 4.0 через IO-Link.

Для технических специалистов этот датчик предлагает комплексное решение для оптимизации технологических процессов, прогнозного обслуживания и повышения общей эффективности производственных систем. Соответствие строгим промышленным стандартам и расширенные диагностические возможности делают его стратегически важным компонентом в модернизации производственных активов.
