Индуктивные датчики серии SICK IME18: технические характеристики и применение в промышленной автоматизации

Технические характеристики и конструктивные особенности
Основные параметры
Индуктивные датчики серии IME18 характеризуются следующими техническими параметрами:
- Рабочее расстояние срабатывания: от 2 до 20 миллиметров в зависимости от конкретной модели
- Напряжение питания: постоянный ток 10-30 В
- Выходные конфигурации: PNP или NPN с нормально разомкнутым или нормально замкнутым контактом
- Частота переключения: до 1000 Герц для некоторых моделей
- Степень защиты: IP67, обеспечивающая защиту от пыли и временного погружения в воду
- Температурный диапазон работы: от -25°C до +75°C, с возможностью расширения до -40°C в специальных исполнениях

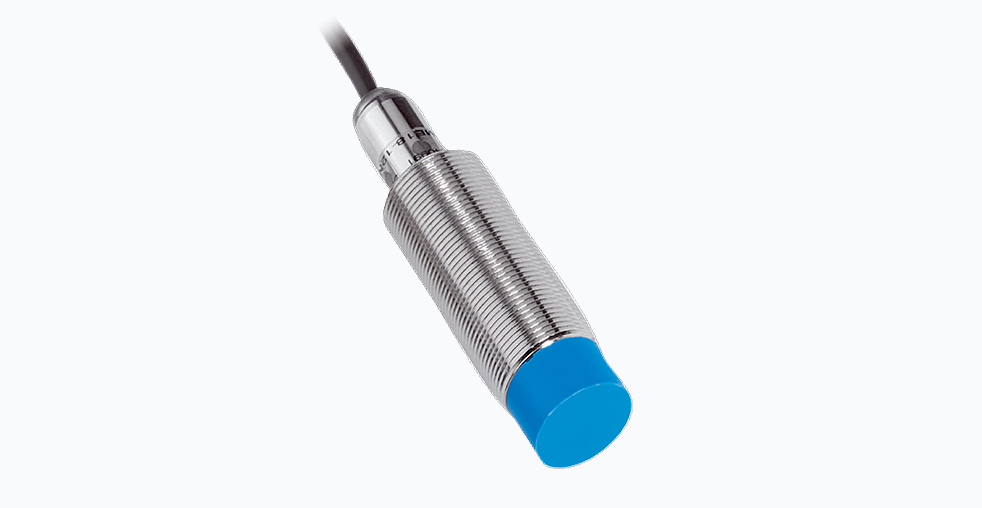

Конструктивное исполнение
Корпус датчиков изготовлен из никелированной латуни, что обеспечивает механическую прочность и устойчивость к коррозии. Конструкция предусматривает два варианта монтажа: заподлицо с поверхностью монтажной панели или с выступающей чувствительной зоной. Резьбовая часть корпуса соответствует стандарту M18, что упрощает установку в типовые технологические отверстия.
Электрическое подключение осуществляется через разъем типа M12 или посредством интегрированного кабеля длиной до 2 метров. Такое решение обеспечивает удобство монтажа и замены оборудования в случае необходимости.
Сравнительный анализ модельного ряда
В таблице представлены основные характеристики наиболее распространенных моделей серии IME18:
Модель | Рабочее расстояние | Тип монтажа | Выходной сигнал | Тип подключения |
---|---|---|---|---|
IME18-12BPSZC0K | 12 мм | Заподлицо | PNP, NO | Разъем M12 |
IME18-20NPSZC0S | 20 мм | Незаподлицо | PNP, NO | Разъем M12 |
IME18-08BPSZW2S | 8 мм | Заподлицо | PNP, NO | Кабель 2 м |
IME18-05BPSZC0K | 5 мм | Заподлицо | PNP, NO | Разъем M12 |
IME18-30NNSZW2K | 30 мм | Незаподлицо | NPN, NC | Кабель 2 м |
Функциональные возможности и защитные механизмы
Датчики серии IME18 оснащены системой увеличения рабочего расстояния, которая в некоторых моделях позволяет увеличивать стандартное расстояние срабатывания в три раза. Эта особенность расширяет область применения устройств и повышает гибкость их использования в различных технологических процессах.
Система защиты включает несколько уровней:
- Защита от короткого замыкания в выходной цепи
- Защита от обратной полярности подключения питания
- Подавление импульсных помех и электромагнитных наводок
- Стабилизация работы при колебаниях напряжения питания
Высокая частота переключения позволяет использовать датчики в системах с быстродвижущимися объектами, где требуется точное определение положения и своевременное формирование управляющих сигналов.
Особенности применения и монтажа
Критерии выбора модели
При выборе конкретной модели индуктивного датчика следует учитывать несколько факторов:
Материал обнаруживаемого объекта оказывает влияние на рабочее расстояние срабатывания. Сталь, чугун и цветные металлы имеют разные коэффициенты влияния, которые необходимо учитывать при проектировании системы.
Условия эксплуатации определяют требования к температурному диапазону и степени защиты. В помещениях с повышенной влажностью или наличием агрессивных сред рекомендуется использовать модели с усиленной защитой корпуса.
Тип подключения выбирается исходя из особенностей монтажа и обслуживания оборудования. Разъемное соединение упрощает замену датчика, а кабельное исполнение обеспечивает更高的 надежность соединения.
Монтажные особенности
При установке датчиков с монтажом заподлицо необходимо обеспечить отсутствие металлических предметов в непосредственной близости от чувствительной зоны. Для моделей с монтажом незаподлицо следует соблюдать рекомендованные расстояния до окружающих металлических поверхностей, указанные в технической документации.
Области применения в промышленной автоматизации
Производственные автоматизированные системы
В конвейерных линиях и транспортных системах датчики IME18 применяются для подсчета изделий, контроля положения и обнаружения наличия металлических компонентов. Высокая частота переключения позволяет точно отслеживать быстро движущиеся объекты без потери данных.
В станках с числовым программным управлением эти устройства используются для определения положения инструмента, контроля наличия заготовок и ограничения рабочих перемещений.
Робототехнические комплексы
В промышленной робототехнике датчики серии IME18 обеспечивают точное позиционирование манипуляторов и контроль конечных положений движущихся частей. Устойчивость к вибрациям и температурным перепадам делает их подходящими для применения в роботизированных комплексах.
Пищевая и фармацевтическая промышленность
Коррозионностойкое исполнение и высокая степень защиты позволяют использовать данные датчики в пищевой и фармацевтической промышленности, где требуется регулярная санитарная обработка оборудования. Они применяются для контроля наличия металлической тары, обнаружения инструмента и позиционирования оборудования.
Сравнение с аналогами других производителей
При выборе индуктивных датчиков специалисты часто сравнивают продукцию SICK с аналогичными устройствами других производителей. Датчики Omron предлагают схожие характеристики по расстоянию срабатывания, но могут отличаться конструкцией корпуса и вариантами подключения. Pepperl+Fuchs выпускает модели с расширенным температурным диапазоном, что может быть критично для некоторых применений. Autonics предлагает экономичные решения с базовым функционалом, подходящие для менее требовательных применений.
Каждый производитель имеет свои особенности в конструкции и функциональности датчиков, поэтому выбор должен основываться на конкретных требованиях технологического процесса.
Перспективы развития и интеграция в современные системы
Индуктивные датчики серии IME18 соответствуют современным тенденциям развития промышленной автоматизации. Стандартизированные интерфейсы подключения позволяют легко интегрировать их в системы управления, соответствующие концепциям Индустрии 4.0 и Промышленного интернета вещей.
Совместимость с промышленными сетями передачи данных и возможность диагностики состояния делают эти датчики частью интеллектуальных систем мониторинга и управления технологическими процессами.
Развитие серии IME18 продолжается, и можно ожидать появления новых моделей с улучшенными характеристиками и дополнительными функциональными возможностями, отвечающими растущим требованиям современной промышленности.
